Paso 6: El relé (interruptor)

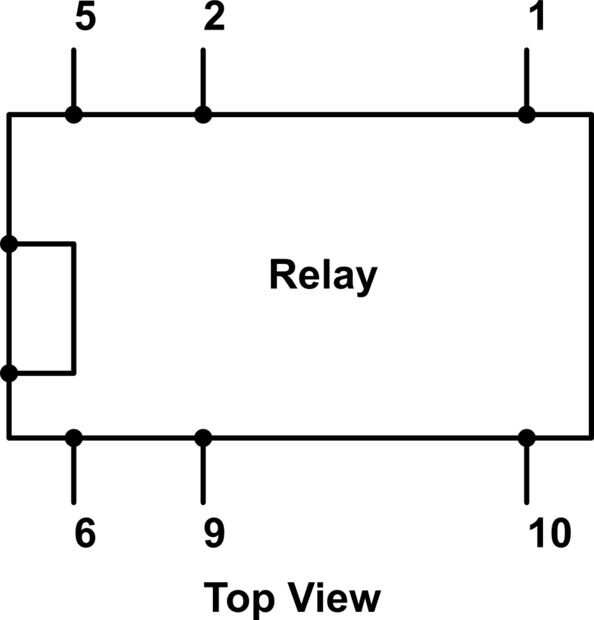

De acuerdo con el diagrama para el relé, los pines 2 y 9 representan la bobina (nota que no es la polaridad de la bobina). Los pines 1 y 10 conectan el interruptor. En mi configuración, aquí están las conexiones:
Relé Pin 5--> gancho a tierra del mando a distancia
Relé Pin 10--> gancho disparador del mando a distancia
Relé Pin 2--> gancho de escudo término 20 (esto conecta con Arduino Digital 5)
Relé 9--> gancho de escudo término 60 (esta tierra)
Para evitar cualquier indeseado de los cargos, conectado un diodo 1N4148 entre el pin 2 y pin 9 en el relé.

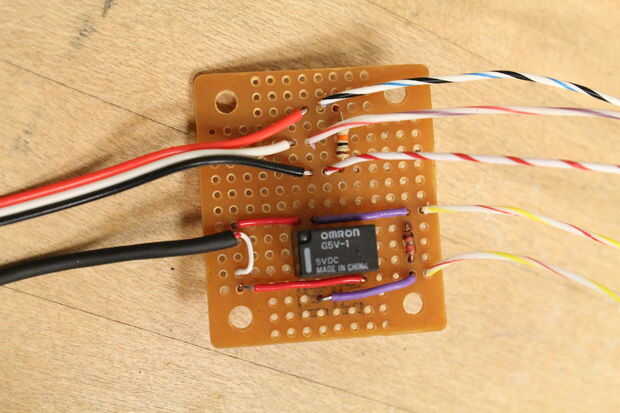

Una vez este conectado, organizar la configuración del relé y la configuración de Sensor de movimiento en el tablero de circuito pequeño de una manera organizada y limpia. Ver la imagen con mi configuración.

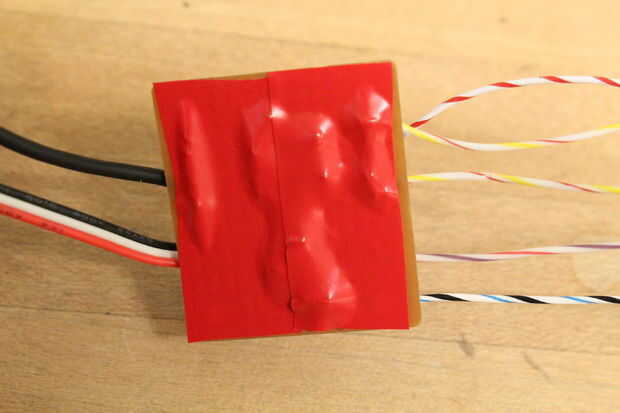

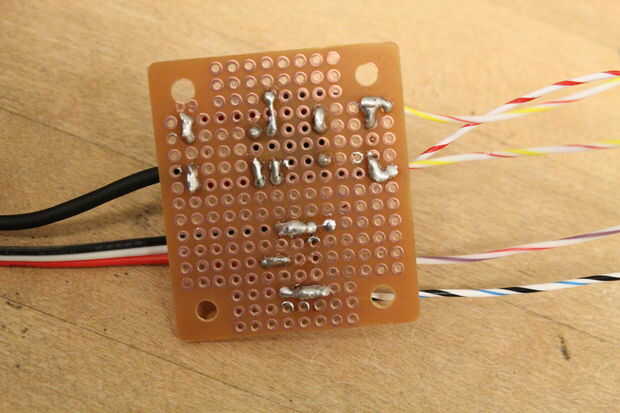

Entonces, usted está listo para soldar! Tomar su soldador y soldadura de los cables en la parte posterior de la placa de circuito para conectar todos los cables que necesita conectar. Después de terminar, cubre la parte posterior con cinta de la placa de circuito para evitar cualquier conexión accidental.
Para aprender más sobre este relé:
http://www.Omron.com/ECB/Products/pry/111/g5v_1.html
Hoja de datos aquí:
http://www.Omron.com/ECB/Products/PDF/en-g5v_1.pdf
