Tomando la electrónica básica a Internet (IoT) | Home Lights (3 / 7 paso)

Paso 3: circuito

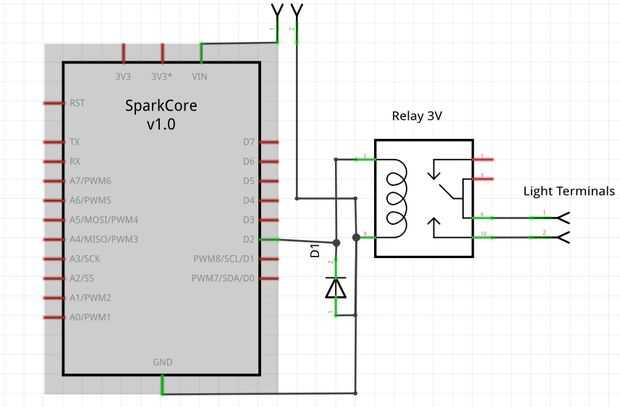

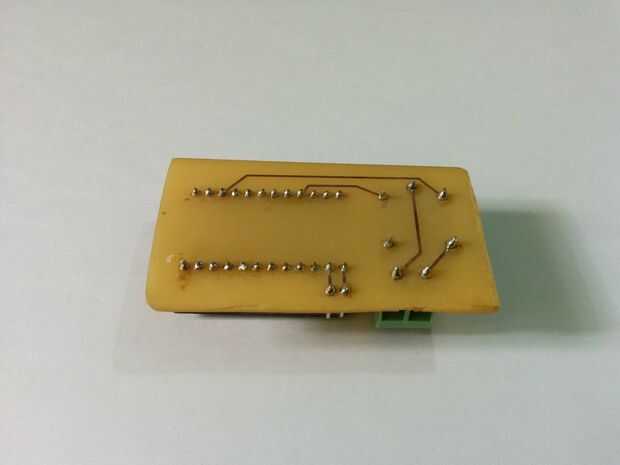

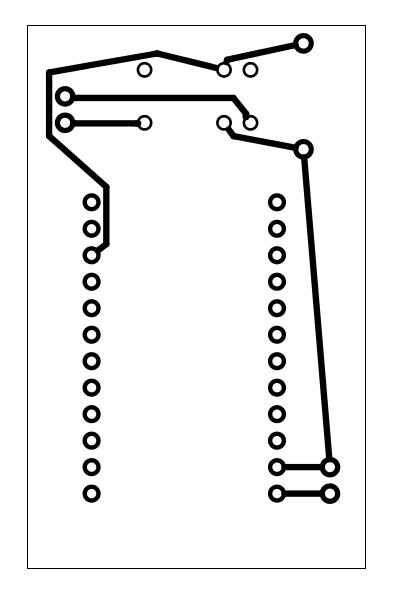

El circuito es muy simple, todos los componentes que conforman el circuito es un núcleo de chispa y un relé de 3V. El diagrama del circuito puede encontrarse arriba, tuve un PCB grabado al agua fuerte y el archivo pdf etchable puede encontrarse en los archivos adjuntos.

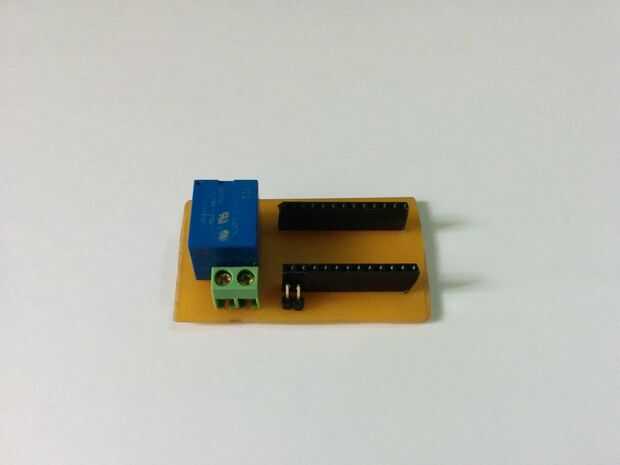

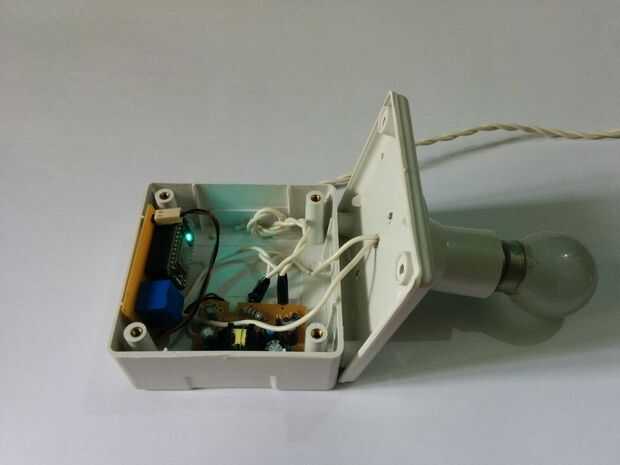

Suelde todos los componentes y probar el ejemplo blink como a continuación se debe escuchar el sonido de relé un click cada 5 segundos, si escucha el sonido todo ha ido bien y usted puede proceder al siguiente paso.
