Paso 1: Creación de la X10 circuito

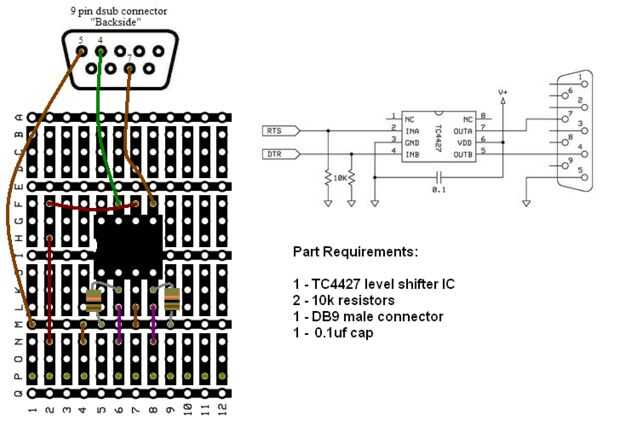

He creado mío en un protoboard "solderless", pero esta imagen tiene un diseño de PCB y esquema.
Aquí le damos las instrucciones paso a paso para la construcción de un tablero del PWB "perf":
- Colocar zócalo de 8 pines en J5-J8
- Cable rojo de N2 a H2
- Cable rojo de F2 a F7
- Puente pequeño de alambre de N4 a M4
- Pequeño alambre puente de M7 a L7
- Cable morado de N6 a L6
- Cable morado de N8 a L8
- resistencia de 10 k de M5 a K6
- resistencia de 10 k de M9 a K8
- Alambre de M1 a 9 pines-5
- Alambre de F6 a 9 pines-4
- Alambre de F8 a 9 pines-7
- Fila de 4 pines macho P1-P4 de la soldadura
- La soldadura de pernos macho fila de 4 (o más) P6-P9
- Insertar TC4427 frente izquierda
Una vez que tengas el circuito terminado, conecte los siguientes cables al ordenador de bolsillo Mini:
- P4 a Vss en el equipo Mini de bolsillo
- P2 a 5v en el ordenador de bolsillo Mini (esto puede encontrarse en el primer pin del conector iR)
- P6 a P13 en el equipo Mini de bolsillo
- P9 a P12 en el equipo Mini de bolsillo
