¿Tomar una fuente de alimentación de computadora de buscar dentro de un ATX (1 / 2 paso)

Paso 1: Una mirada dentro de la fuente de alimentación

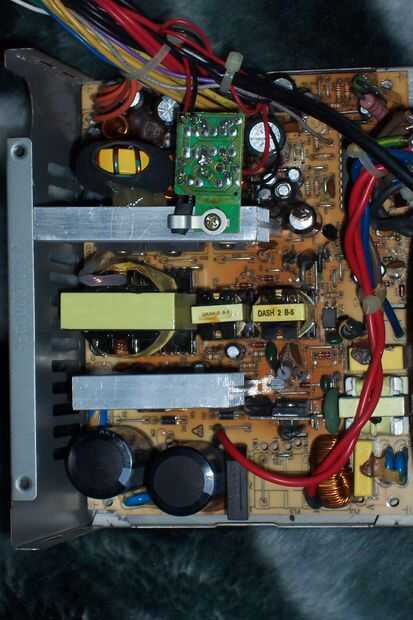

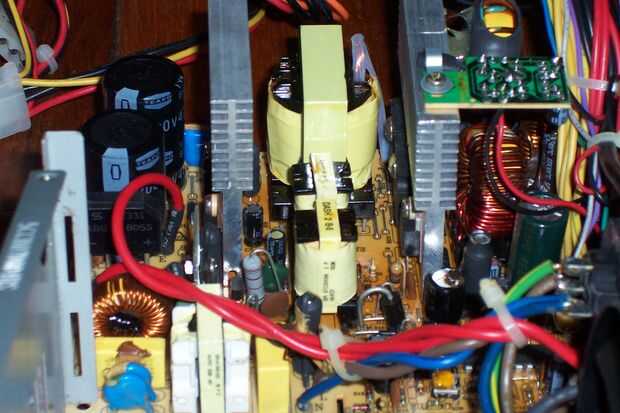

Esta fuente de alimentación especial tiene una salida conmutada no significa la salida siempre tiene voltaje. el rectificador hacia abajo la parte inferior de la fuente de alimentación utiliza 4 diodos para cambiar AC a DC. En el lado primario de la Junta, vemos las tapas X Y dominar el espacio. Sirven como filtros de la red. Más abajo, justo a la derecha de la toroide, son algunos rectángulos amarillos. Estas son tapas diseñadas para ayudar a la fuente mango subidas y corriente. A la derecha de los fusibles es otro inductor (lo blanco) usado para la red más filtrado. Realmente puede ser un transformador de aislamiento. En el medio, vemos los disipadores de calor. conectados a ellos son los mosfets, aumentar la frecuencia de la CA. Esto permite que los transformadores a ser más pequeños y resulta en menos ondulación a filtrar hacia fuera. En la parte superior derecha es el voltaje de regulación de las partes. En los disipadores de calor son más Vregs. En la parte superior derecha es el lado secundario, con sus condensadores de filtro y el inductor.
