Tomas de corriente inteligente DIY (3 / 15 paso)

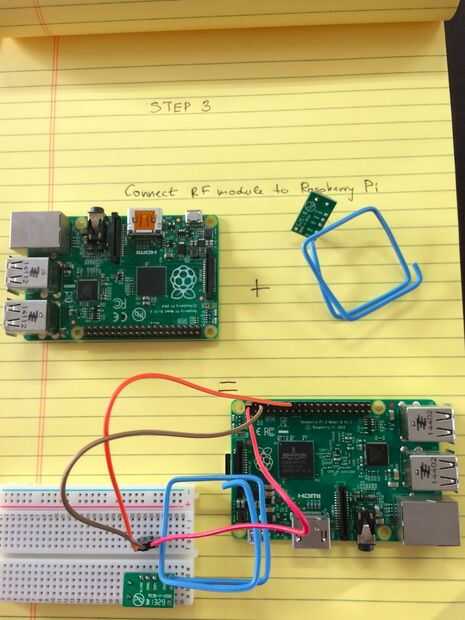

Paso 3: Conectar el módulo de RF a frambuesa PI con un pan Junta y puente los cables.

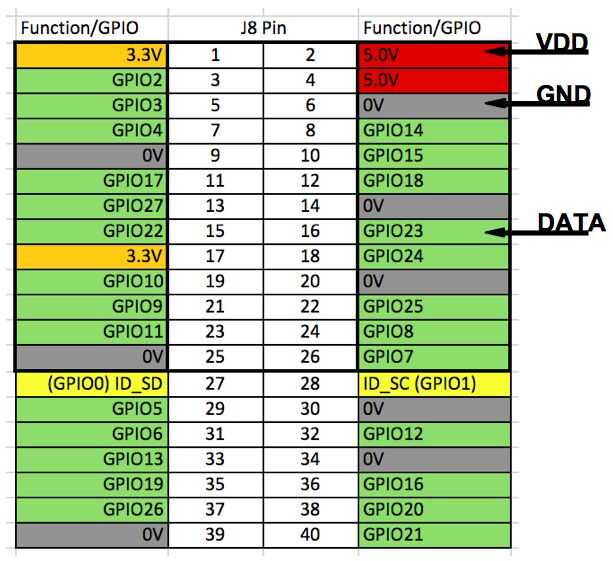

Conectar como siguiendo:

Potencia del módulo de RF con conector de frambuesa PI #2.
VDD -> 5V (#2)

Módulo de RF de tierra al pin de frambuesa PI #6.
GND -> tierra (#6)

Datos de módulos de RF con conector de frambuesa PI #16.
Datos -> GPIO23 (#16)
