Toner transferencia no remojo, alta calidad, doble cara PCB en casa (9 / 13 paso)

Paso 9: Grabar la Junta

Usar su método favorito. Aquí es mío. Para trabajo muy fino que siempre se hace un nuevo lote de reactivo, a pesar de puede volver a utilizar este grabador. A medida que envejece parece comer el toner casi tan rápido como el cobre que produce huellas de picaduras y rotos.

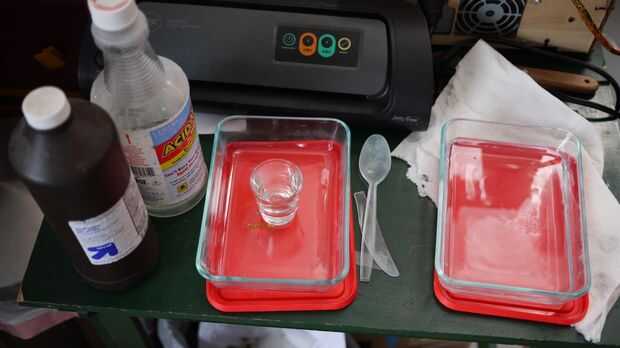

1. Poner 2 piezas el peróxido de hidrógeno en el tanque de etch.
2. Agregue cuidadosamente una parte de ácido.
3. Revuelva con cuidado.
4. Poner la placa en y agite. Vuelta y vuelta el tablero cada 30 segundos. Prueba para un etch incluso.
5. Una vez que el cobre se ha ido a ambos lados, poner en el agua de enjuague.

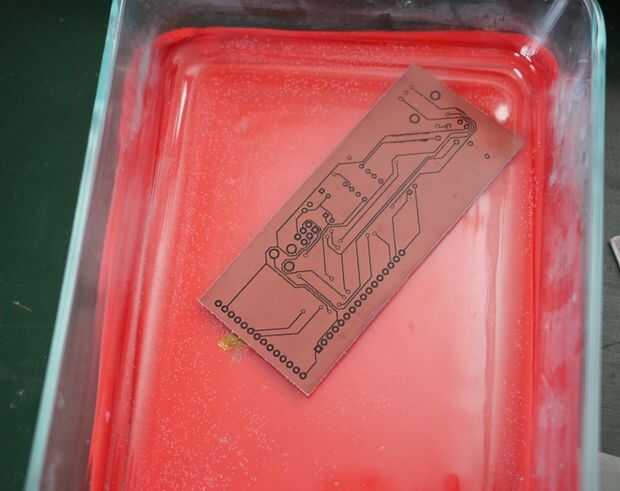

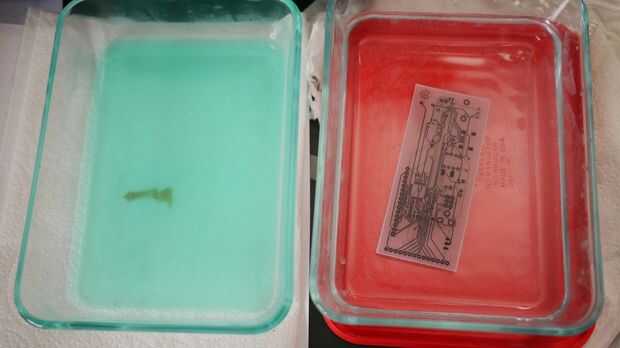

Cuadro 2 muestra el grabador al comienzo. En el cuadro 3 es verde de todo el cobre grabado fuera del tablero.

Quinn Dunki en su blog Blondihacks utiliza vinagre, agua oxigenada y sal. Nunca he probado eso pero suena bastante bien, si algo lento. Ella también tiene un writeup buena para hacer tablas muy agradables usando métodos foto-resist.
