Tonos de Ravez: La Asamblea del uno mismo LED gafas Kit. (10 / 13 paso)

Paso 10: Conectar las gafas con el conductor llevado

Ahora viene la tarea de conectar dos circuitos juntos. Para ello, cuatro longitudes de cable de cinta de 8-way deben soldarse a cada conjunto de almohadillas de soldadura en placas de circuito impreso. Va a la A, B pasa a B, C pasa a C y así sucesivamente.

Sólo tienes que seguir estos pasos:

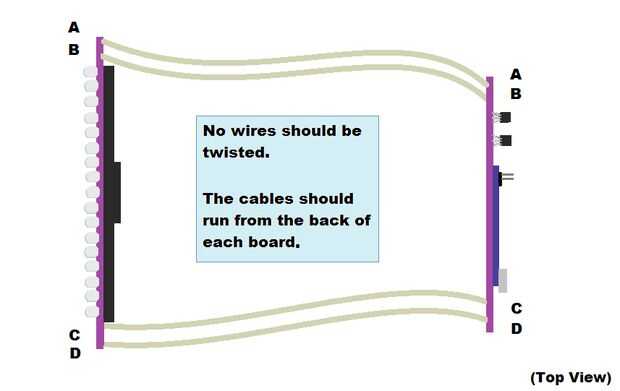

  1. Volver a leer esta página y mira el diagrama, como crucial para obtener este derecho de parte de los vidrios para que funcione correctamente.

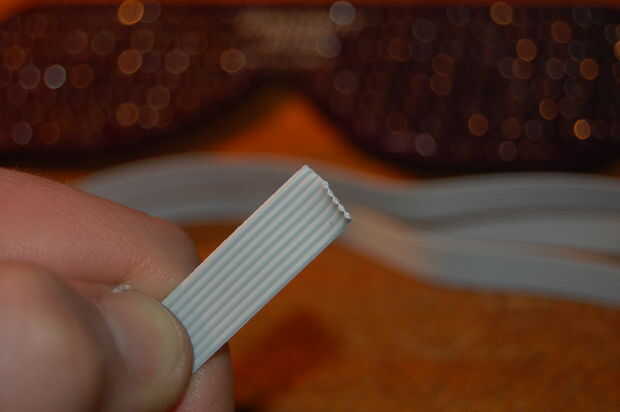

  2. Cortar el alambre con un par de tijeras para obtener un borde plano. (Imagen 2)
  3. Separar el cable en 8 cables en cada extremo.

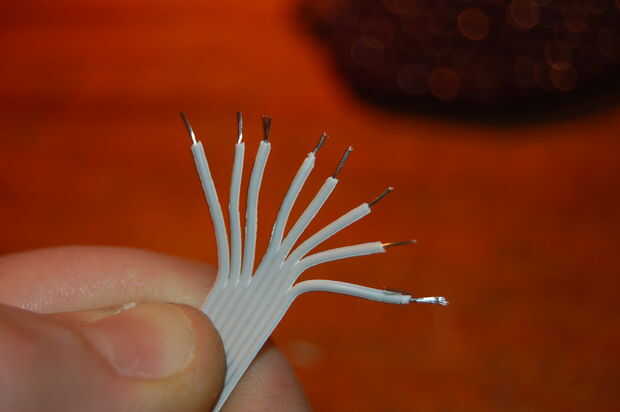

  4. Tira una pequeña cantidad de aislamiento de cada cable. (Imagen 3)

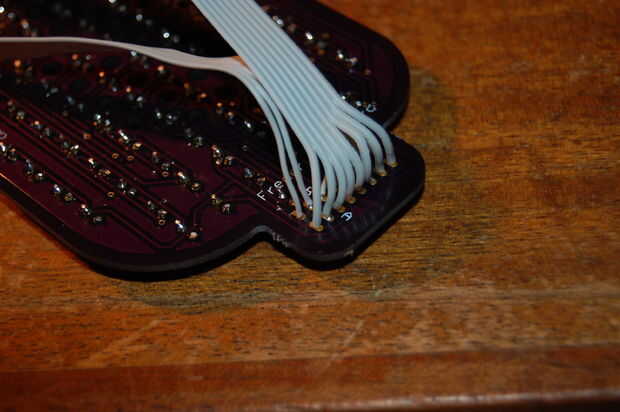

  5. Soldar cada cable el cable para cada cojín en caja A del conductor.  Se cerciora de que los cables en una manera linear de la soldadura y mantenga en el orden en que se encuentran en el cable. (Imagen 4)
  6. Repita los pasos 2 a 5 para los otros 3 cables. Usted debe dejarse con 4 cables diferentes de 8 vías que salen del circuito controlador.

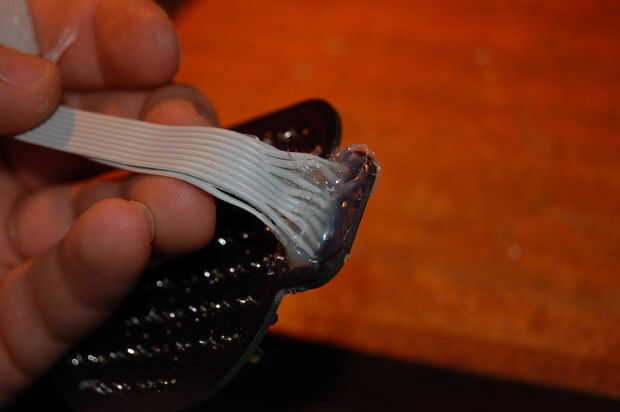

  7. Usar una pistola de pegamento caliente, pegar los cables para evitar que partiendo. (5 de la imagen)
  8. Trate de descansar el conductor y gafas en la cabeza para determinar dónde cortar los cables.
  9. Marque los cables con un bolígrafo pero no olvide añadir una o dos pulgadas, si no va a ser difíciles ponerse y quitarse las gafas.
  10. Repita los pasos 2 a 7, para unir los vidrios a los cables.

Haga clic en cualquier imagen para ver mejor.
