Tonos de Ravez: La Asamblea del uno mismo LED gafas Kit. (5 / 13 paso)

Paso 5: Montaje del circuito del conductor: cambio de registros

El registro de desplazamiento es una parte clave del conductor y permite 24 pins que se controlan con sólo 3 pines de arduino.

Al igual que antes, siga estos pasos:

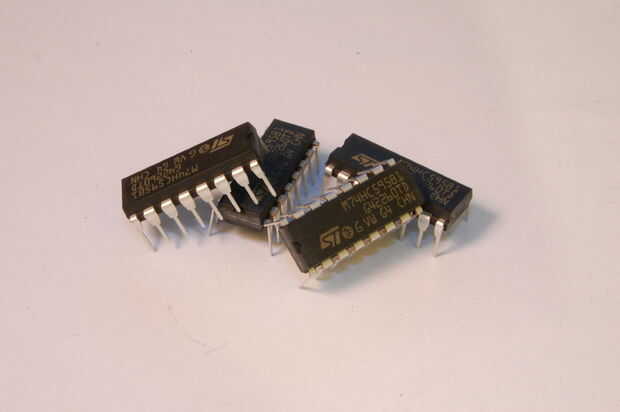

  1. Identificar la pequeña muesca en un extremo de la viruta. (Imagen 1)

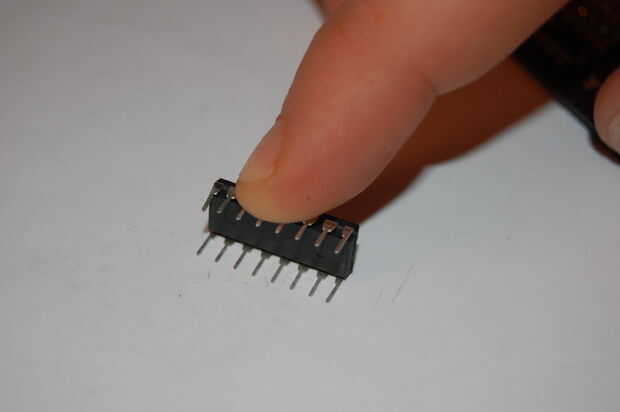

  2. Las patas del chip de la curva un poco hacia dentro. (Imágenes 2 y 3)
  3. Inserte el chip en el PCB.

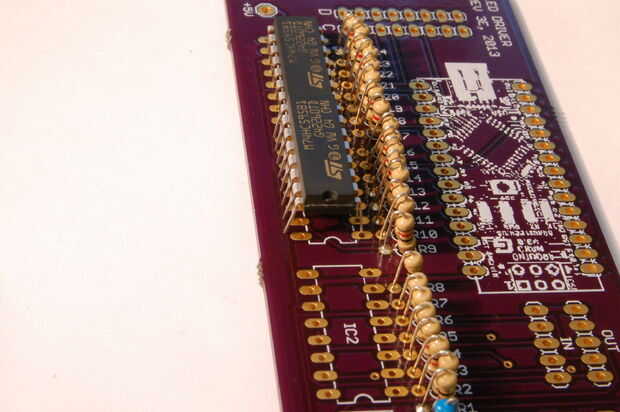

  4. Doblar las piernas para mantener el chip en su lugar. (Imagen 4)
  5. Soldar todos los pines en el chip.

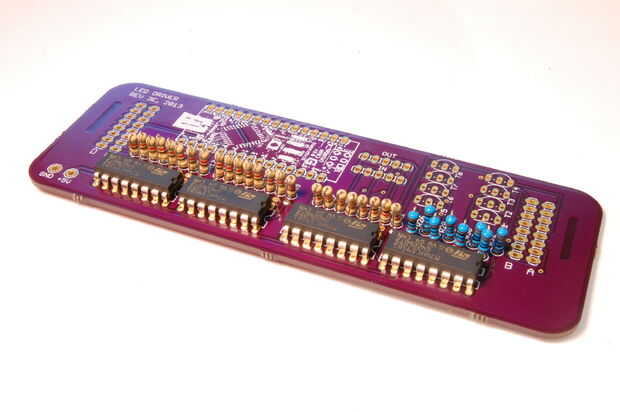

  6. Repita los pasos 1 a 5 para todos los 4 chips. (Imagen 5)

Haga clic en cualquier imagen para ver mejor.
