Tonos de Ravez: La Asamblea del uno mismo LED gafas Kit. (6 / 13 paso)

Paso 6: Montaje del circuito del conductor: transistores NPN

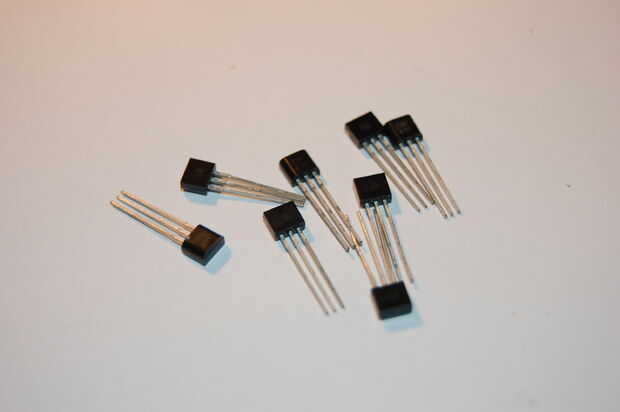

Los transistores permiten el Arduino cambiar entre cada fila de led muy rápidamente y crear una imagen.

Una vez más, siga estos pasos:

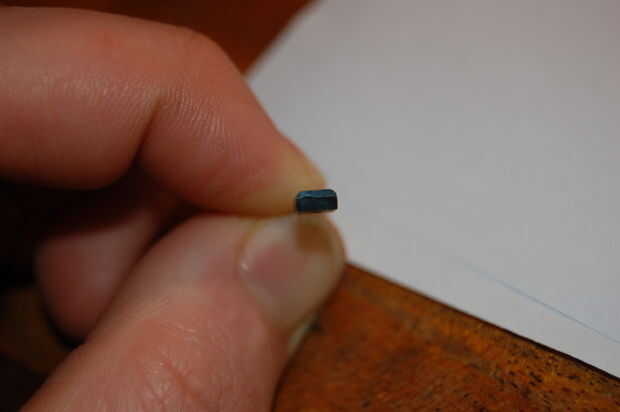

  1. Identificar el lado curvo del transistor. (Imágenes 2 y 3)

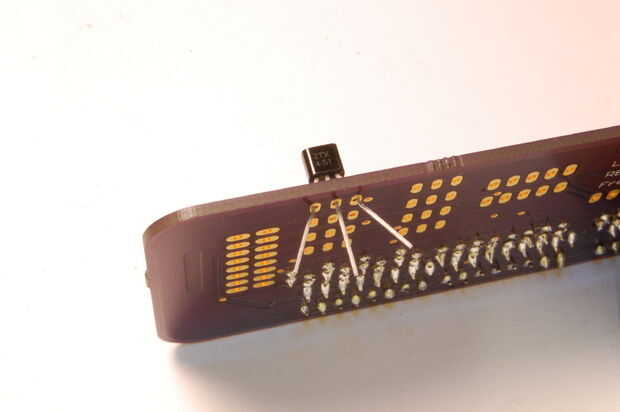

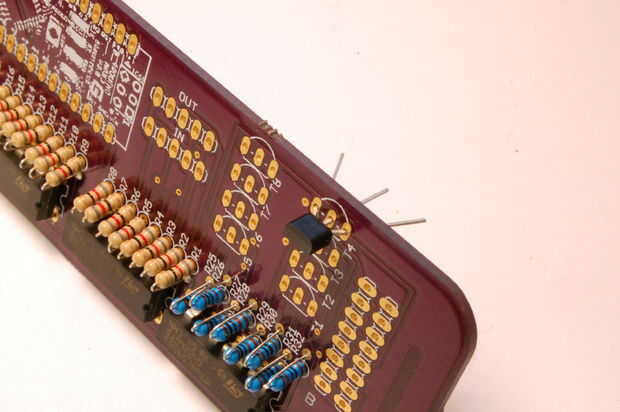

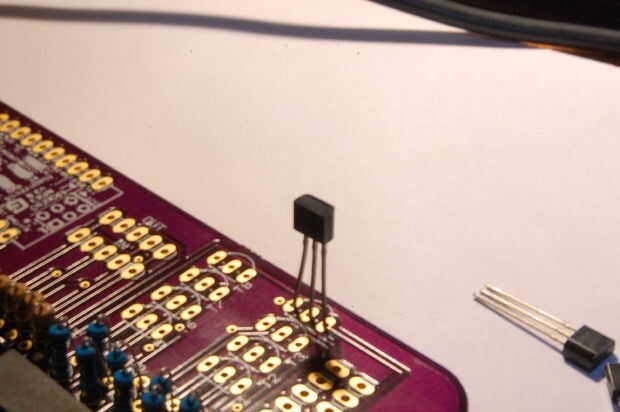

  2. Doblar las piernas de la hacia afuera del transistor y luego inserte el transistor en el PCB. (Imágenes 3, 4 y 5)

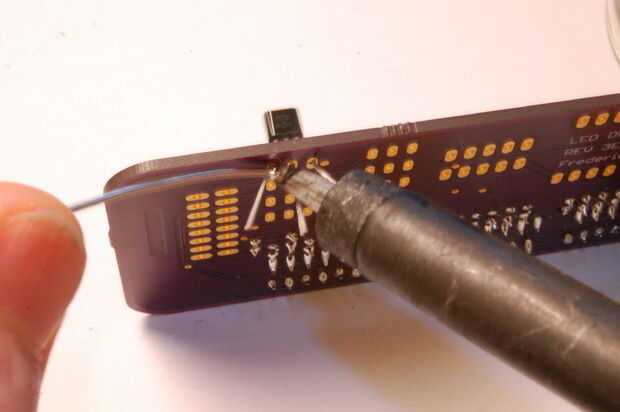

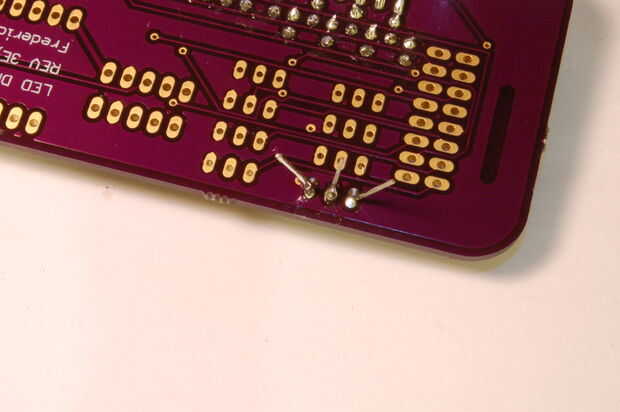

  3. La soldadura de cada pata del transistor en el lugar, dejando el transistor se enfríe cada vez. Esto es porque los transistores son más susceptibles a daño térmico. (Imágenes 6 y 7)

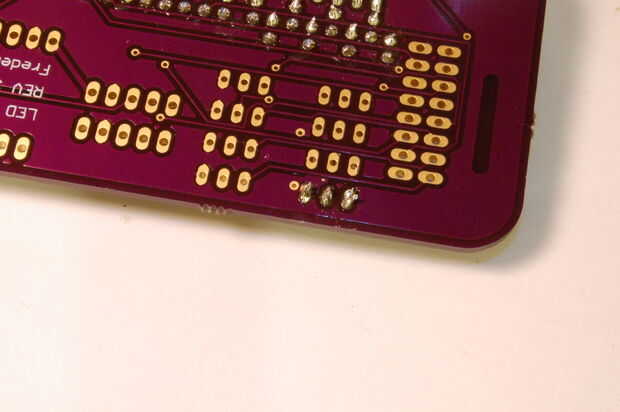

  4. Recortar las patas del transistor exceso utilizando un par de cortadores. (Imagen 8)

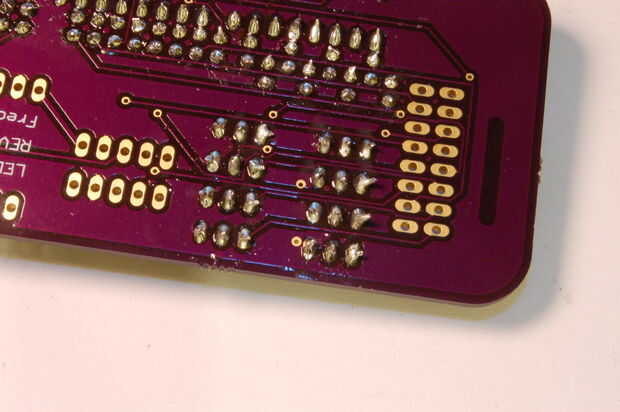

  5. Repita los pasos 1 a 4 para todos 8 transistores. (Imagen 9)

Haga clic en cualquier imagen para ver mejor.
