Tonos de Ravez: La Asamblea del uno mismo LED gafas Kit. (7 / 13 paso)

Paso 7: Montar el circuito controlador: Arduino Nano

Son dos formas de hacer este paso. Método, simplemente requiere que el arduino en lugar de la soldadura. Esto tiene sus ventajas, ya que evita que el arduino de caer hacia fuera cuando en uso. Método dos le permite eliminar el arduino en cualquier momento pero usos requiere dos 15 pines cabeceras, que se pueden encontrar aquí.

Método uno:

  1. Identificar el conector USB en el arduino.

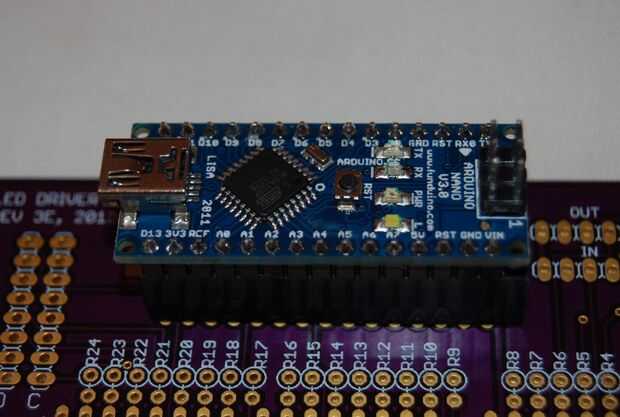

  2. Inserte el arduino en el PCB para que el arduino tiene la misma orientación que la imagen en el PCB. (Imagen 1)

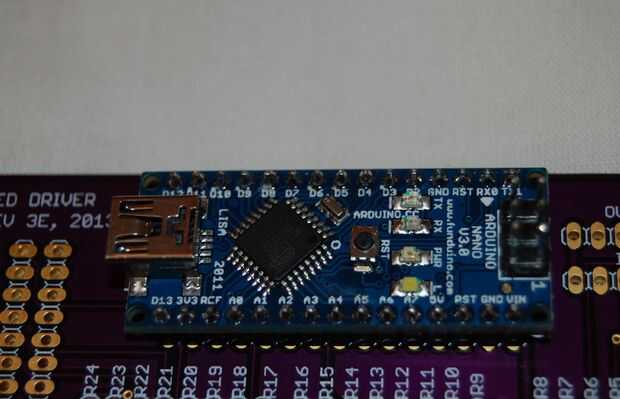

  3. El arduino a la placa de la soldadura. (Imagen 2)

Método dos:

  1. Con un par de cortadores, cortar el conector de encabezado de modo que hay dos 15 pernos piezas.
  2. Soldar los conectores de encabezado en el PCB.
  3. Identificar el conector USB en el arduino.

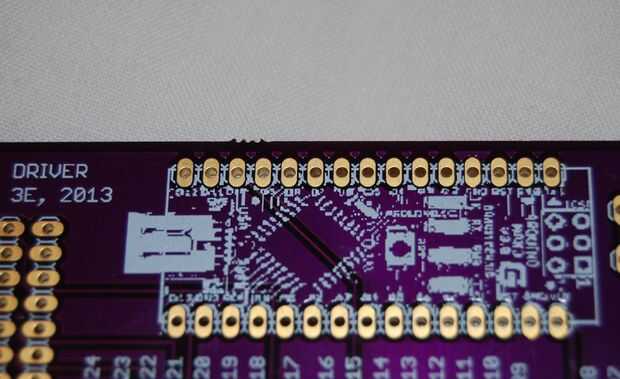

  4. Conectar el arduino en el conector de la cabecera. Asegúrese de que el arduino tiene la misma orientación que la imagen en la placa. (Imágenes 1 y 3)
