Tonos de Ravez: La Asamblea del uno mismo LED gafas Kit. (8 / 13 paso)

Paso 8: Soldadura del marco de los vidrios:

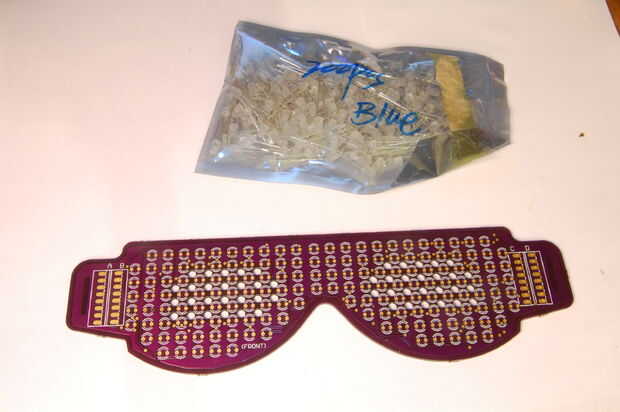

Los LEDs debe ser firmemente soldados a la PCB para permitir a la función correctamente. Para todos los de LED, pistas de la PCB y ver agujeros en las gafas, cada pad de soldadura tuvo que ser reducido en tamaño, lo que significa que más cuidado debe tenerse al soldar esta parte. Sin embargo, con un poco de paciencia y algo de práctica, será más fácil que hacerlo en la forma original. El PCB de vasos se muestra en la parte inferior de la imagen 1.

Sólo tienes que seguir estos pasos:

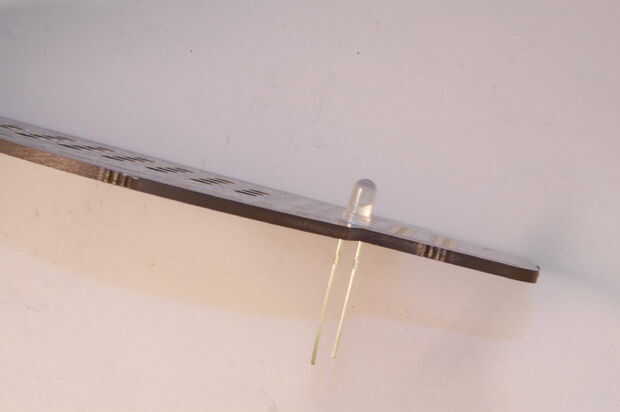

  1. Identificar la parte delantera de las gafas de PCB. (Imagen 2)

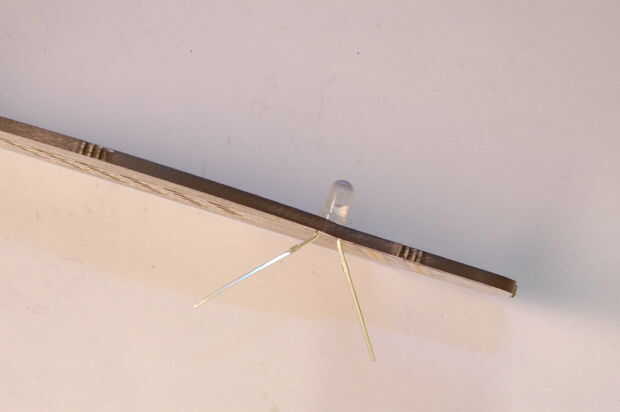

  2. Identificar la clavija más larga de un LED. (Imagen 3)

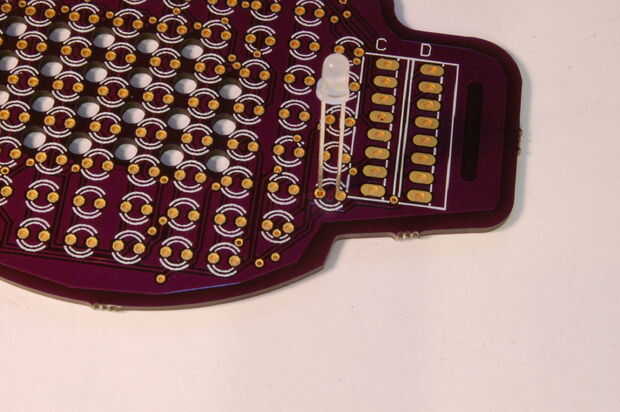

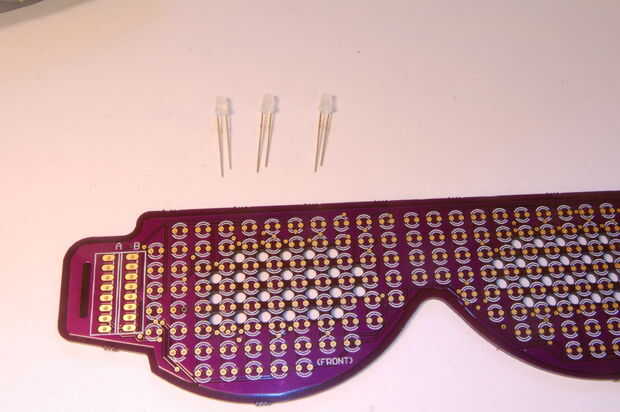

  3. Inserte el LED con el perno más largo a la izquierda y el perno más corto a la derecha. (Imágenes 4 y 5)

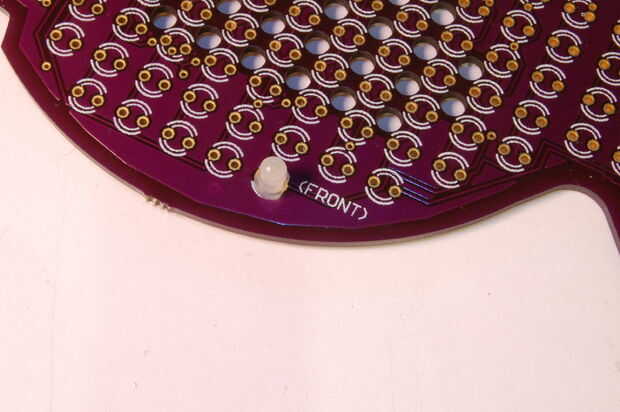

  4. Se doblan hacia afuera para evitar que caigan las patas de los LEDs. (Imagen 6)
  5. Calentar el soldador y práctica para soldar un LED a la vez. Asegúrese de que la plancha está bastante caliente y que permite tiempo suficiente para que la soldadura fluya a través de la plataforma de la soldadura.
  6. Usando un par de cortadores, quite los pasadores de LED exceso dejando como poco meter de vuelta posible.
  7. Repita los pasos 2 a 6 para los restantes 153 LEDs...

Haga clic en cualquier imagen para ver mejor.
