Tope de puño automático (2 / 5 paso)

Paso 2: El cableado para el puño para golpear

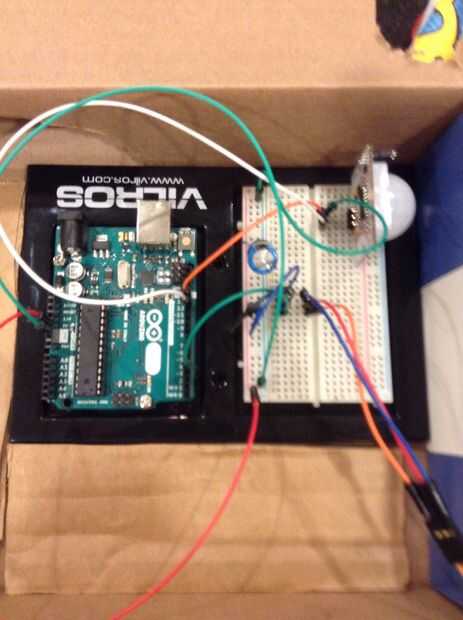

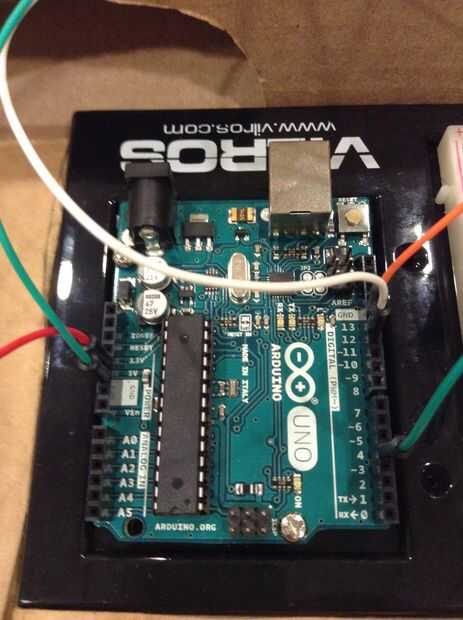

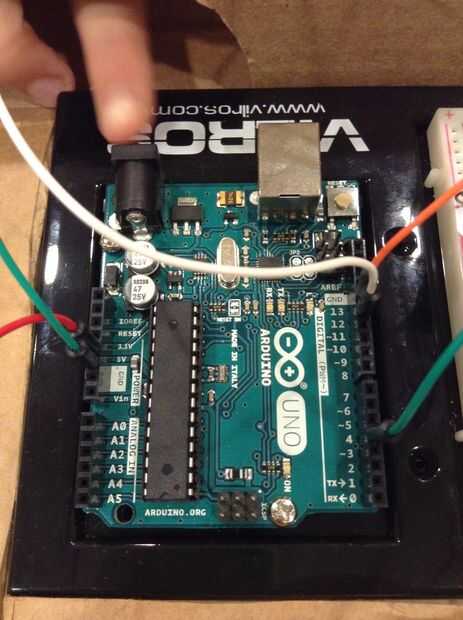

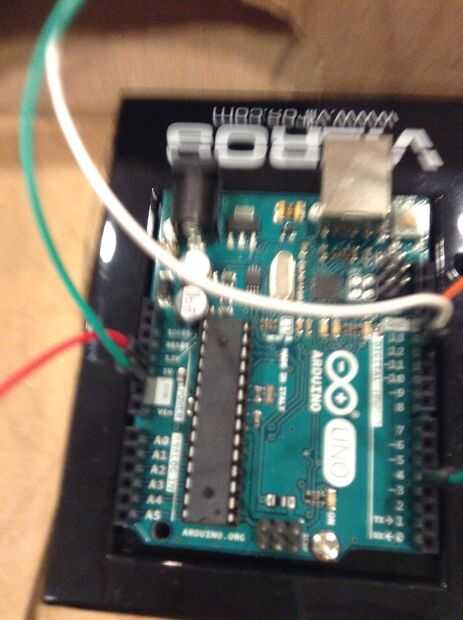

Aunque el cableado en la foto parecía complicado es bastante simple.

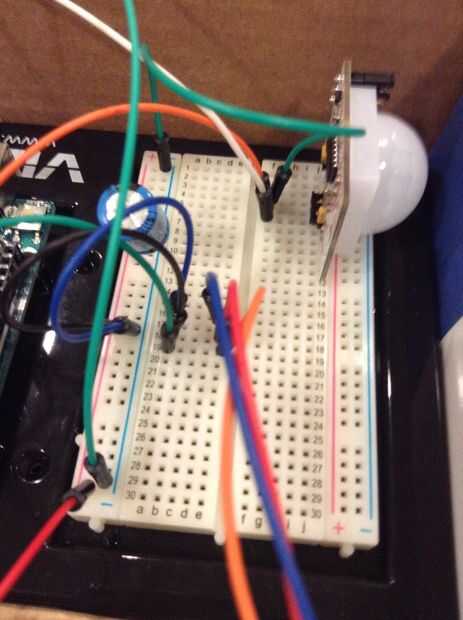

el suelo de sensores pir está conectado a tierra.
el vcc de sensores pir es conectado al pin 13.
los sensores pir out está conectado al pin 12.

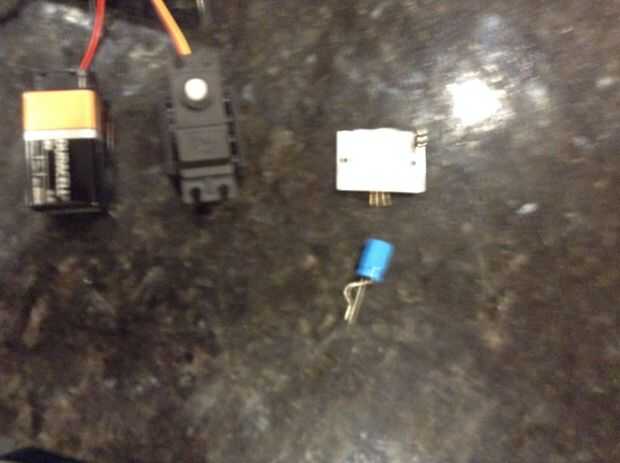

lo servos blanco o amarillo cable conectado al pin 4.
los servos cable rojo está conectado a 5v.
el cable de color marrón o negro de servos está conectado a tierra.

el condensador se conecta entre los 5v y la tierra.

en retrospectiva, podría tener más fácil si color codificado los cables.
