Paso 3: modelado
Utilicé Rhino y el paramétrico Grasshopper plug-in para importar datos GIS y atributos relacionados a través de la clave de complementos personalizados y Garza. Ambos plug-ins permiten los datos de geometría y atributos ser importados juntos. Los atributos pueden utilizarse entonces para crear modelos tridimensionales que representa los datos.
Por ejemplo:
La densidad de vivienda es simplemente una protuberancia de los bloques del censo a la altura de cada número de densidad.

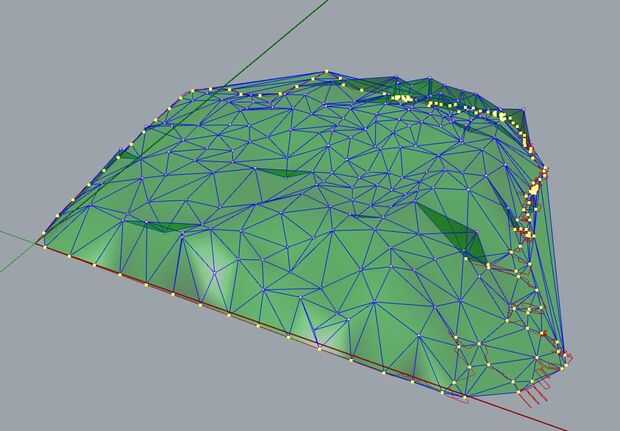

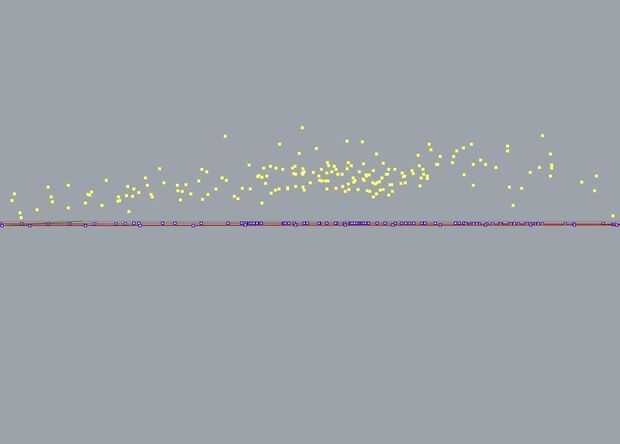

El nivel de ingresos mediano es un poco más complicado. Se trata de tomar primero el centroide del bloque del censo y luego levantándolo hasta la altura de la renta mediana. Puntos adicionales se distribuyen uniformemente a lo largo del perímetro de los límites de la ciudad. Estos puntos se utilizan entonces para crear una superficie de malla que se aproxima a la topografía de ingresos de la ciudad.

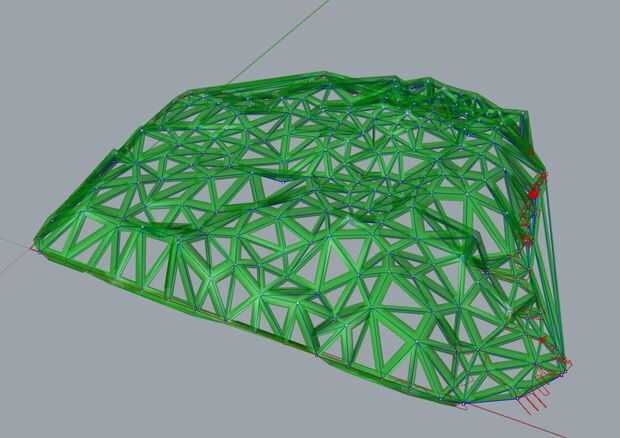

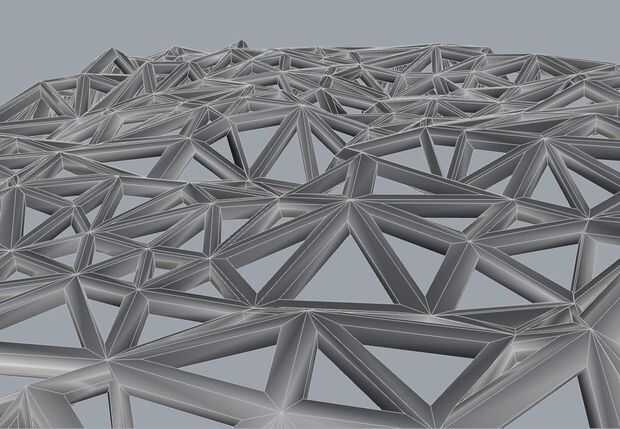

Los niveles de ruido ambiental es un proceso similar a los ingresos, pero incluye un paso adicional que crea el marco de contorno gruesa malla, en lugar de una superficie.
