Toque activado Blinky insignia (1 / 6 paso)

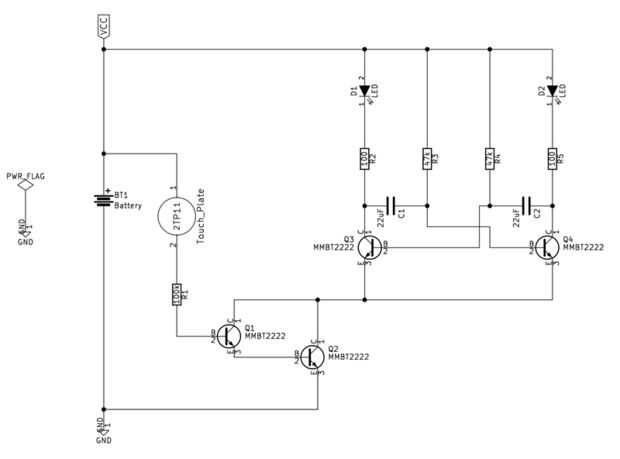

Paso 1: esquema

La placa de toque consiste en unas pistas de cobre espaciadas, y cuando pones un dedo a través de una pista, que actúa como un resistor, enviando una pequeña corriente en el par de darlington Q1 + Q2, que amplifica la corriente y se enciende el circuito multivibrator biestable formado por Q3 + Q4. El circuito es alimentado por una celda de moneda CR2032.
