Toque activado Finger Led (guante opcional) (5 / 6 paso)

Paso 5: Construir el pedazo de extremo LED carcasa/dedo

Hay varias maneras de hacerlo. Fui personalmente a través de varias iteraciones para obtener el diseño que tengo ahora pero el concepto es el mismo: conectar una de las patas del LED a uno de los filamentos de auricular y dejar el otro abierto. Cuando el LED se enciende, el dedo empujará el filamento de alambre en contacto con la pierna abierta de LED, completando así el circuito.

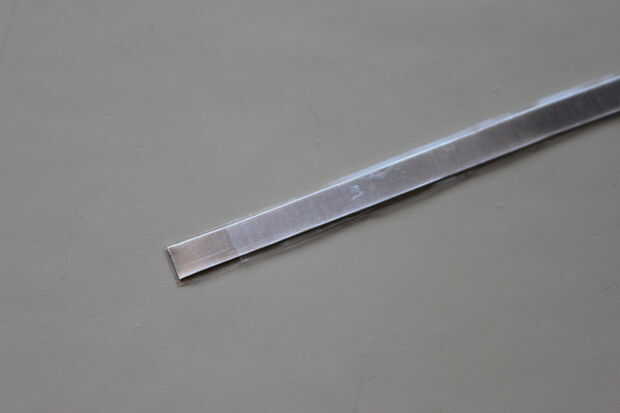

En mi caso, usé un trozo de tira de aluminio en espiral alrededor de mi dedo para actuar como ambos un conductor de la ayuda actual y estructural negativa. Va a tocar la pierna del cátodo (-) del LED. Para la corriente positiva usé cinta conductora y una resistencia para conectar la pierna del ánodo (+) a la hebra positiva del auricular.

Descripción del paso:

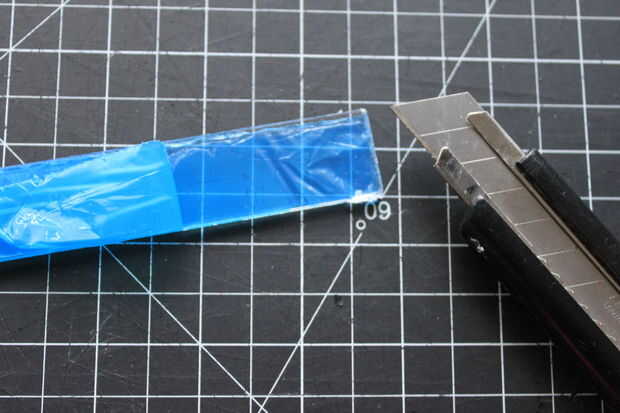

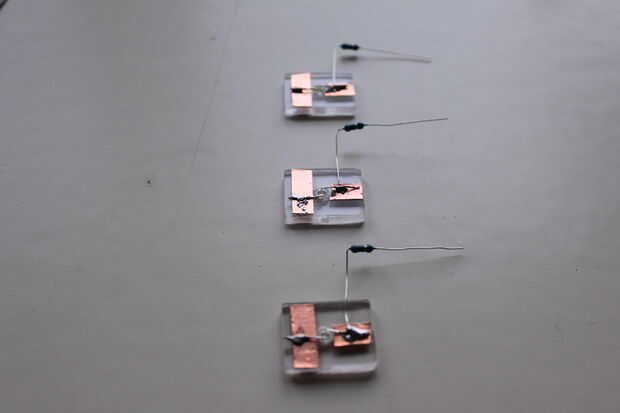

a. corte de acrílico a la medida del dedo.

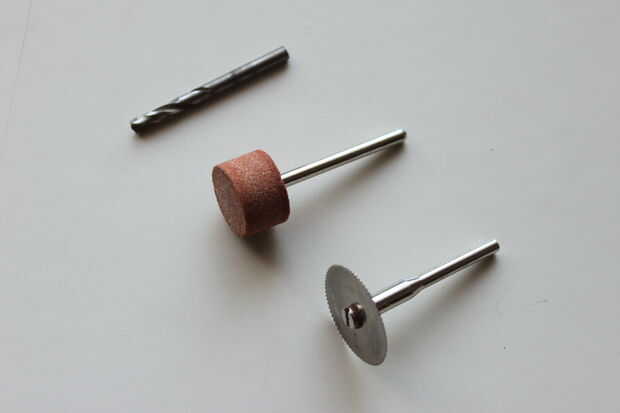

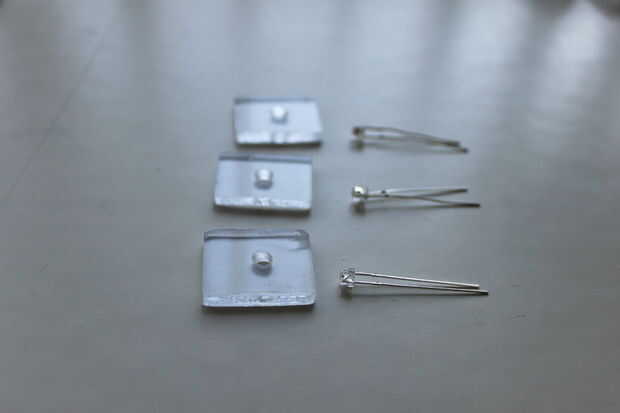

b. Perfore un orificio en acrílico para alojar los LEDs
c. limar LED si es demasiado alto para el acrílico grueso.
d. cinta dos trozos de cinta conductora a un lado del acrílico. (estos serán los contactos positivos y negativos)

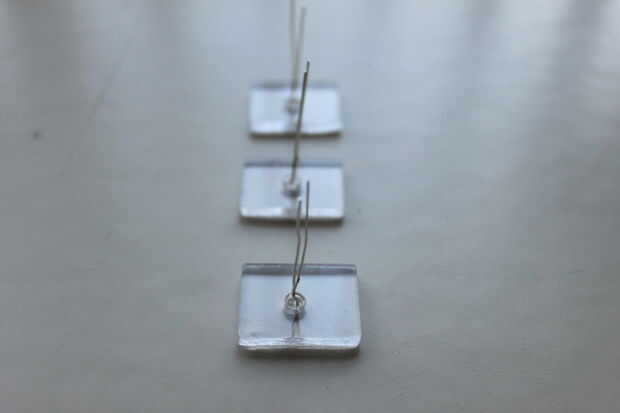

e. poner LED en el acrílico y doblar las piernas. Cada uno tocando una pieza de las cintas conductoras.

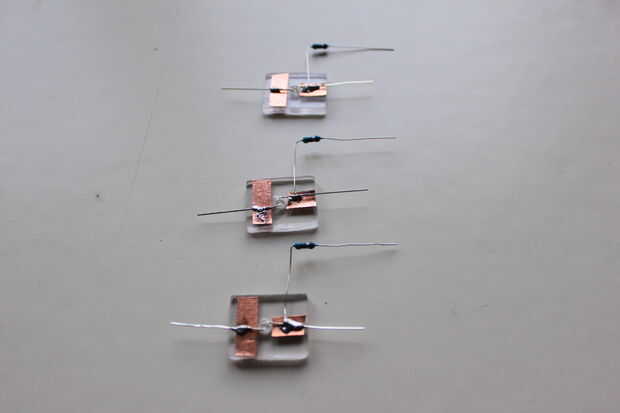

f. la soldadura de las patas del LED en las cintas conductoras.
g. suelde una resistencia a una de las cintas conductoras.
h. corte exceso patas LED

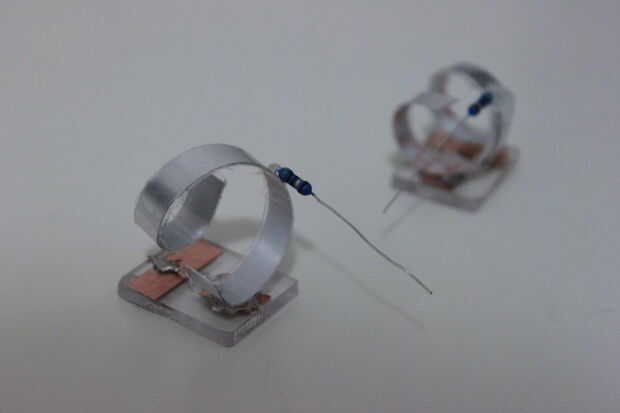

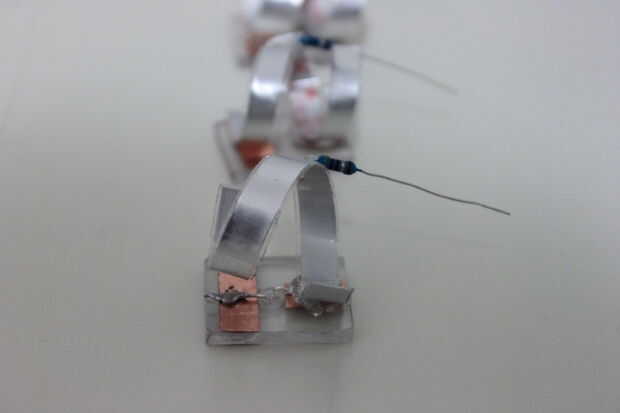

i. bobina de aluminio pegamento para acrílico

PRECAUCIÓN
Asegúrese de mantener que el lado positivo y lado negativo separan en el pedazo de dedo. Utilizar cinta adhesiva transparente en la tira de aluminio si tienes que.
