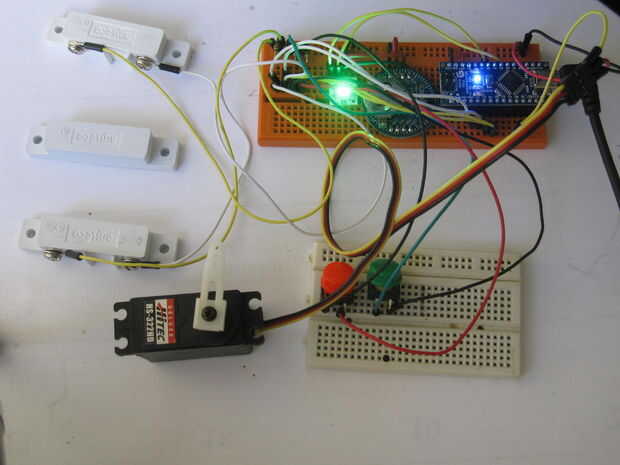

Paso 1: Se necesita...
2. un regulador micro Arduino Nano V3
3. 2 x rodillo interruptores para detectar cat/status (o interruptores magnéticos reed). Similar a este uno.
4. 2 x momentáneos interruptores de botón pulsador (normalmente abierto) para manualmente abriendo o cerrando la puerta en cualquier momento
5. un protoboard
6. un módulo de LED BlinkM MinM (I2C)
7. un módulo de reloj de tiempo real de alta precisión Chronodot (I2C)
8. un Servo.
9. 4 x 10 K resistencias (para interfaces de 4 interruptores)
10. varios cables
11. los pequeños tornillos y tuercas para fijar los interruptores y el servo a la puerta
12. una fuente de alimentación mini-B USB

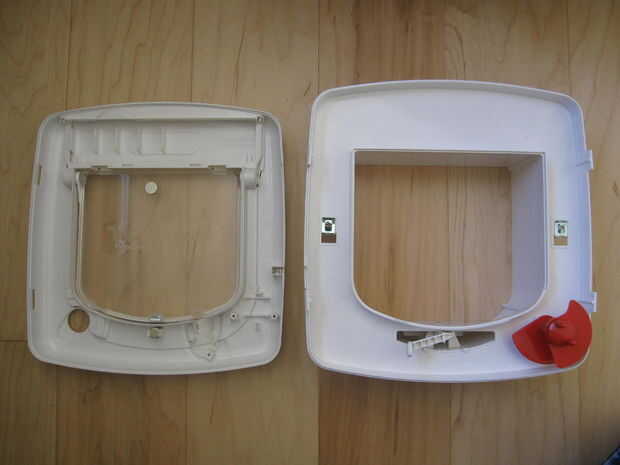

La manera de Staywell 4 trabando la puerta del animal doméstico proporciona el alojamiento perfecto para este prototipo, porque ya está diseñado para alojar módulos electrónicos (otros modelos del fabricante) y hardware adicional. También cuenta con una aleta y un guardia del interior de la aleta. El protector de la tapa impide que mascotas inteligentes abrir la puerta desde el interior.
Tamaño el arduino nano es ideal para el montaje interior de la puerta; sin embargo otra arduino probablemente encajará demasiado.
El Chronodot reloj en tiempo real (RTC) es un módulo I2C que realiza un seguimiento de la fecha y hora actual, incluso cuando la energía no está presente.
La mínima BlinkM es un módulo I2C LED inteligente que puede desaparecer dentro y fuera de una amplia gama de colores.
