Toque sensible Super Nintendo (1 / 9 paso)

Paso 1: Las partes

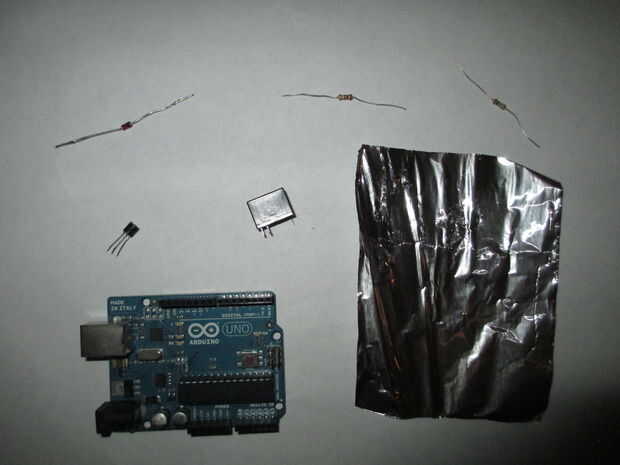

Las piezas que necesitará para este mod son:
1. un arduino (utilicé un arduino uno)
2. un interruptor de relé con un voltaje de la bobina de 5V (ouaz -ss - 105d)
3. 1M resistencia de ohm
4. 1K resistencia de ohm
5. un transistor NPN (2N222)
6. un diodo (utilicé 1N4148)
7. un pequeño PCB
8. aluminio y un clip de papel
9. alambre que juega muy bien con tu arduino
10. una bolsa de plástico

Además deben tener acceso a un poco de seguridad de Nintendo de 4,5 mm para la apertura de la Super Nintendo, un destornillador phillips y una herramienta giratoria.

Muchas de estas piezas son intercambiables. Esto es justo lo que me ha pasado a tener en mi caja de piezas.
