Paso 2: Diseño eléctrico
Energía
El sistema entero es alimentado desde una fuente de alimentación 5V 1A. El sensors(Temperature,Humidity,Rain,Gas) dibuja aproximadamente 200 mA, Edison alrededor de 500 mA, ya que la corriente total necesaria es menos de 1amp, una fuente de 1 amperio debe funcionar bien. El LED verde incorporado pin digital 13 de la Junta de Edison se utiliza para mostrar el estado de energía.
Control
Un Edison de Intel funciona el show para giro. El Edison está montada sobre una placa Arduino de breakout, que hace que sea fácil de leer las señales digitales y analógicas de los sensores. El Edison se conecta en el riel de 5V mediante un cable micro usb. El Edison tiene un radio Wi-Fi incorporada, que permite conectarse a Twitter sin necesidad de ningún hardware adicional.
Tiempo real Clock(RTC)
Dado que el sellado de tiempo automáticamente realizado por Twitter cada tweet tiene una resolución limitada a la cantidad de días totales desde la época de Tweeting, un reloj se utiliza con precisión el tiempo en tiempo real sello de la fecha y hora en el formato de hora-minutos-segundos. El reloj de tiempo real utilizado en la plataforma de giro es el módulo RTC DS 1307.
Sensores de

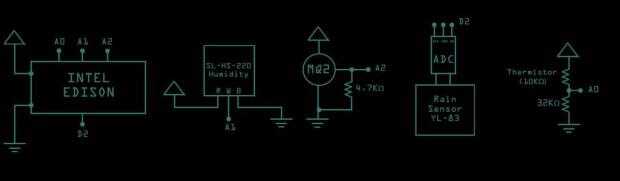

La configuración más básica de este sistema tiene cuatro sensors(Temperature,Humidity,Rain,Gas) que se conectan a la Edison. Sensores adicionales pueden ser agregados como ruido, viento, etc.. Cada sensor es alimentado directamente desde el riel de 5V y ha su perno de la señal conectado respectivamente con clavijas analógicas A0 a A2 y el pin digital 2 en el tablero de arranque de Edison. Los sensores también disponen de un potenciómetro de ajuste de sensibilidad montado sobre cada sensor; El MQ-2 es un sensor de gas combustible (gas licuado de petróleo, propano, hidrógeno y metano) produce un voltaje analógico proporcional a la concentración de gases en partes por millón. SL-HS-220 tiene un termistor que proporciona el valor de temperatura. Desde la salida el termistor no es lineal, se da la correspondiente tabla de temperatura en el repositorio de sensor. El termistor requiere un circuito divisor de tensión cuando conectado a la tarjeta de Edison, como se muestra en el diagrama del circuito. SL-HS-220 tiene también un higrómetro incorporado que mide la humedad y salidas una tensión analógica que corresponde a un valor de humedad fija. La tabla de tensión de humedad se da también en el repositorio de sensores. Un substituto común para el SL-HS-220 es el sensor DHT11. El sensor de agua sensor de lluvia tiene un potenciómetro que se ajusta para dar una salida digital para una cierta cantidad de lluvia cuya sensibilidad se puede ajustar por el usuario.
