Paso 1: Preparar la toma cuerpo de conductor tornillo y hexagonal

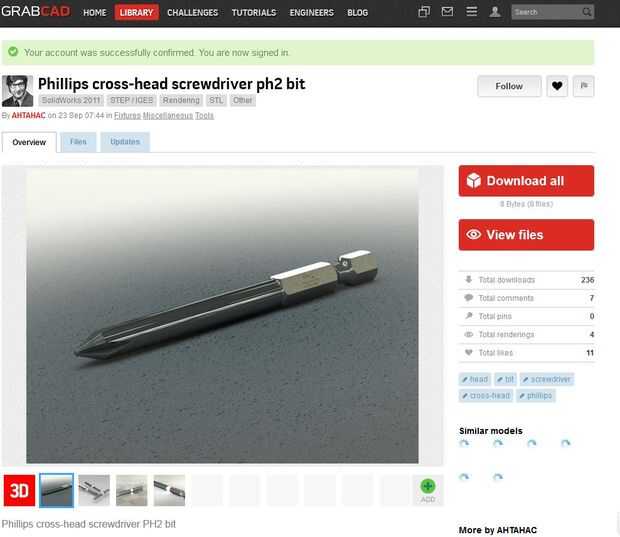

Me firmó para arriba para una cuenta gratuita en GrabCAD y descargado una parte que tengo que me inició.
Pensé que es mejor que empiezo con este modelo de broca de tornillo porque ya tiene una punta de Philip. Y la forma hexagonal ya incluido.
No estaba preocupado por la final de la dimensión ya que sabiendo que podía cambiar la escala de mi parametrizado mi CAD fácilmente para optimizar mi diseño de mi etapa final de desarrollo. Función de restricción de AutoDesk también sería sincronizar para hacer una parte diseñada completamente escalable. Espero aprender mucho de CAD trabajan haciendo algo útil.
En AutoDesk Inventor, me haga clic en abrir archivo y seleccionado el tipo de archivo a importar. GrabCAD utilizado. SLDPRT y. PASO. Sea formato podría ser importado a AutoDesk Inventor. Gracias a GrabCAD y colaborador AHTAHAC por el CAD original. (ver imagen).
Siguiente paso es guardar este CAD original como mi pieza 1ª.
Para hacer mi cuerpo del tornillo conductor, he creado un cilindro para el cuerpo del conductor tornillo. He creado un boceto 2 y el cuadro la misma superficie para crear la extrusión de la cabeza a la punta de atornillar el tornillo.

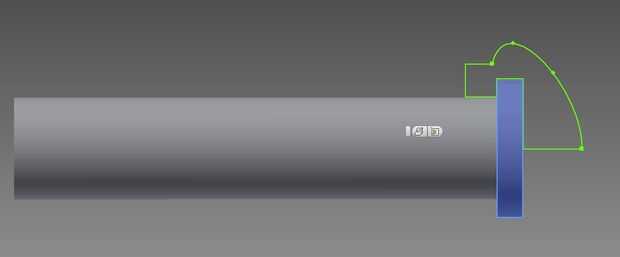

Para hacer el destornillador mango, he creado otro boceto 2D, seleccione el plano de referencia. (perpendicular a las superficies finales.

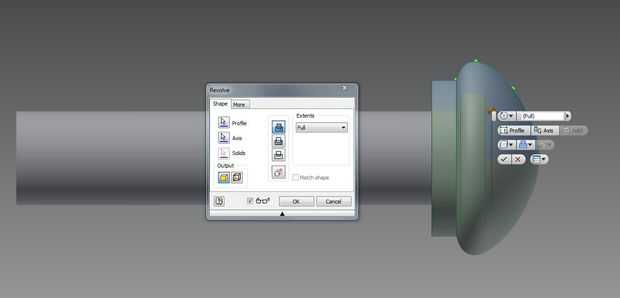

Crear la sección transversal que se muestra en la siguiente imagen. Giran en esta sección alrededor del eje de centro.

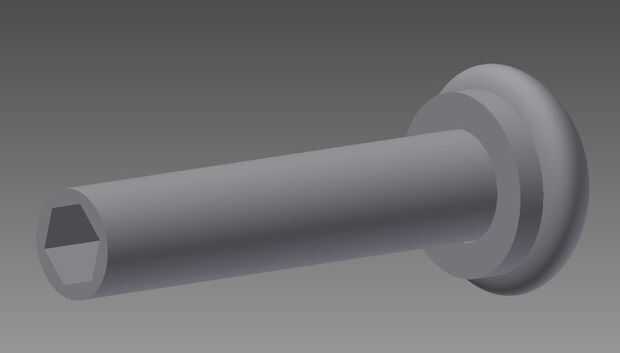

Para los expertos, se pudo ver un problema con este enfoque. Con su indulgencia, déjame seguir en este camino por ahora. Tengo mis dudas pero decido averiguar qué va a pasar. El CAD resultante se muestra en la siguiente imagen.
Primero guardé mi modelo de CAD. Luego exportados con dibujo CAD y seleccionado. Formato de archivo STL. Pongo el. STL de archivos a una unidad y traida al fabricante Bot duplicador 2 - impresora de prototipos 3D. Abrí la aplicación Bot Maker y arrastrar y soltar el. Archivo STL. Yo uso el eje más largo y la parte de la escala en Bot Maker. Entonces rotaba por lo asa está descansando sobre la plataforma. A continuación, seleccionar Make It! Añadir opción de soporte ya que la parte es tan alta y podría volverse inestable durante la impresión.
