Torno de Marina offshore

Hola a todos, este es mi primer instructable. Después de años de alentar a mi hijo Mateo (hiyadudez) para diseñar y construir cosas, he decidido participar en el concurso de diseño.

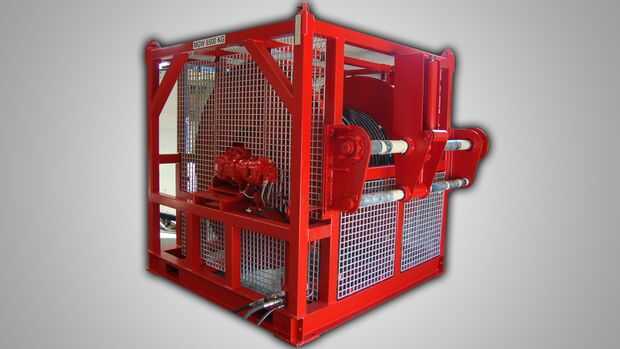

En el 3er año de Licenciatura Ingeniería emprendí un proyecto no remunerado con una empresa local para el diseño de un torno. Esto es básicamente un cable y un tambor de cable controlado con un conjunto de motor y caja de cambios hidráulico y construido dentro de un marco de acero estructural. Este cabrestante especial fue utilizada sobre la cubierta de la nave para facilitar la exploración de petróleo.

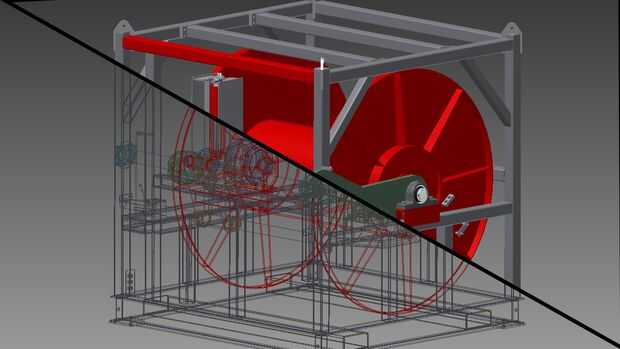

El diseño comienza con la selección de la correspondiente caja de cambios y motor que proporcionará suficiente energía para el cabrestante es apto para el propósito. Luego, con la ayuda de algunos viejos dibujos 2D, puse sobre la creación de un uso completo de modelo 3D Autodesk Inventor estudiante versión.

Detallaré algunas instrucciones paso a paso incluyendo dibujos en 2D, métodos de modelado 3D y fotografías como construido para resaltar un poco mi emoción al ser dada la oportunidad de diseñar y crear mi primer proyecto real en 3D. Esta es la culminación de 3/4 años estudiando duro y muchas, muchas horas de disfrute total con Autodesk Inventor. Espero que mi amor por el diseño brilla a través.
