TORNO del barrilete (3 / 11 paso)

Paso 3: Fase 1.0: configuración básica

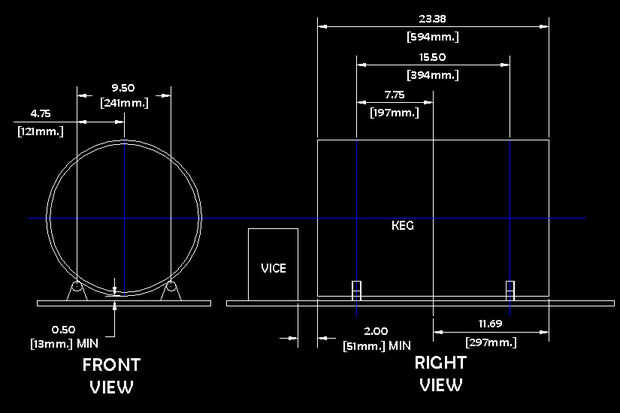

Lo primero que se necesita para hacer de este proyecto es encontrar algún lugar para trabajar. He elegido mi banco de trabajo, ya que tiene una superficie de madera contrachapada, que me permite elementos sujetadores directamente a él. Al configurar tu torno, tienen el barril práctico, que usted necesitará para ajustar la colocación de las ruedas y prensa. He proporcionado la dimensión general que he utilizado para este proyecto, dependiendo del tamaño de su tornillo, ruedas o barril que cambiará su dimensión.

Marco A:

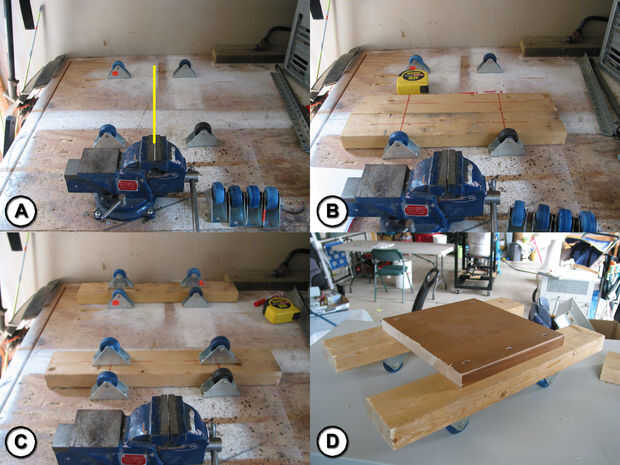

Primero comencé trazando una línea desde la línea central de la mordaza a la espalda de mi banco. A continuación había montado las ruedas 4-3/4" de la línea central y verificación de espacios libres. Con el fin de comprobar holguras colocar el barril en los rodillos y verifique que el barril es estable. Los cuatro rodillos deben estar en ejecución en los planos del barril en todo momento. Mira a ver que el barril no toque ninguna superficie no deseado tales como el tornillo y la tapa de tabla. También tienes que comprobar si la herramienta y la broca se caben en la mordaza y llegar a la superficie de corte. Si debe ejecutar en un problema, hacer las correcciones y vuelva a verificar los espacios libres.

Marco B:
Corte dos piezas de 2 x 4 a 20 pulgadas de largo, que estas piezas se actúan como los soportes del rodillo superior. Centro de las piezas en los rodillos y transferir las distancias a los tableros. Montar las ruedas restantes en el centro de los dos tableros.

Marco de C:
Esta imagen es estrictamente material de relleno; la imagen muestra los rodillos en su configuración montada.

Marco D:
Encontrar un trozo de madera suficientemente grande como para unir los soportes de dos rodillos. Montado los dos rieles en 13", si tuviera que volver a este torno; Alinear las ruedas para que coincida con el menor. Los rodillos son actualmente en un desvío leve que parece causar inestabilidad cuando cumplí el barril en el torno.
