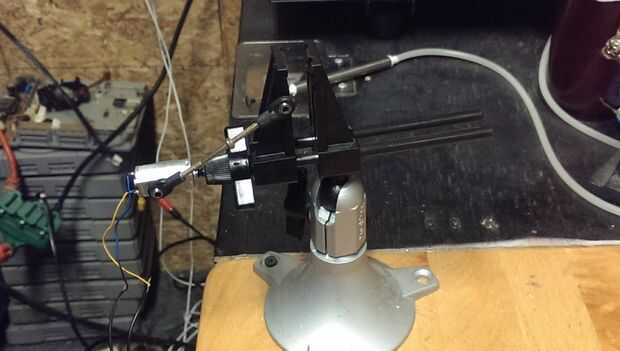

Torno eléctrico (actualización OFF ON interruptor de encendido ON) (4 / 6 paso)

Paso 4: cableado

para el cableado que desea utilizar un doble interruptor doble tiro para que usted puede cambiar entre avance y retroceso y un pulsador para empezar el motor.

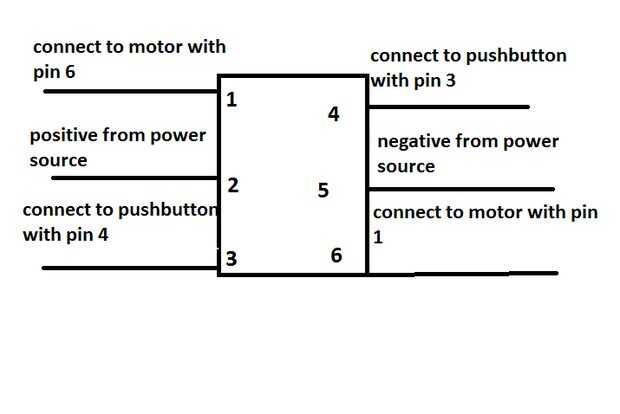

1. el centro 2 pines son para tu poder si nos fijamos en el diagrama tengo 5 y ellos 2 etiqueta adelante y conectar el positivo al pin 2 y el negativo al pin 5
2. Ahora vas a añadir cable a pin 1 y pin 6 que desea para el mismo lado del motor de alambre por lo que si tu motor tiene cables rojo y negro fijar patillas 1 y 6 al rojo en el motor
3. Ahora agregar el cable a la clavija 3 y la clavija 4 que estos 2 cables van a conectarse a un lado de la tecla y luego tomar el otro lado del botón y alambre negro en el motor

ahora probar y asegurar que todo funciona

Empuje el interruptor hacia arriba y luego presione el botón de que la prensa comienza a cerrar.

Empuje el interruptor hacia abajo y pulse el botón y el tornillo comienza a abrir

Si está hacia atrás en el interruptor abre y cierra simplemente cambie los cables alrededor de su motor por lo que ahora será negro pin 1 y 6 y el cable de su pulsador será rojo
