Paso 13: El vaso.

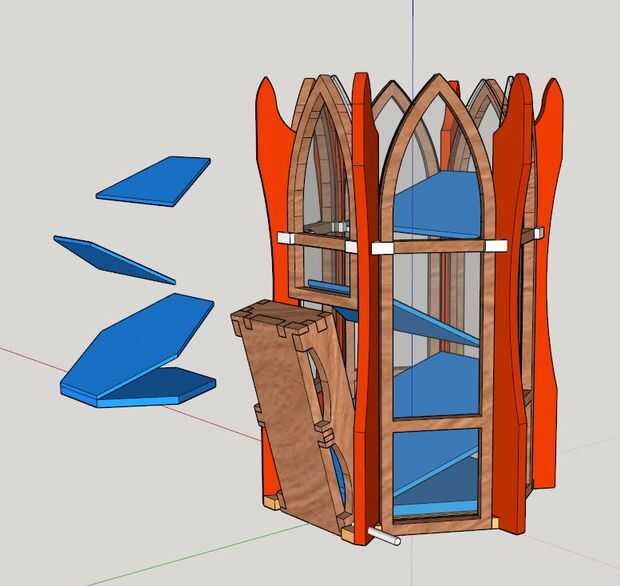

Planeó originalmente hacer ranuras de una placa angulada fijar en la carcasa. Sin embargo, después de algunos funcionamientos de prueba y un montón de cambios de diseño diferentes, colocó en un concepto de "vaso de drop-in". El concepto es hacer que su cuerpo en cualquier forma que te gusta y luego tu vaso es una pieza independiente, única que simplemente establece dentro. Esto hará que el montaje final mucho más fácil.

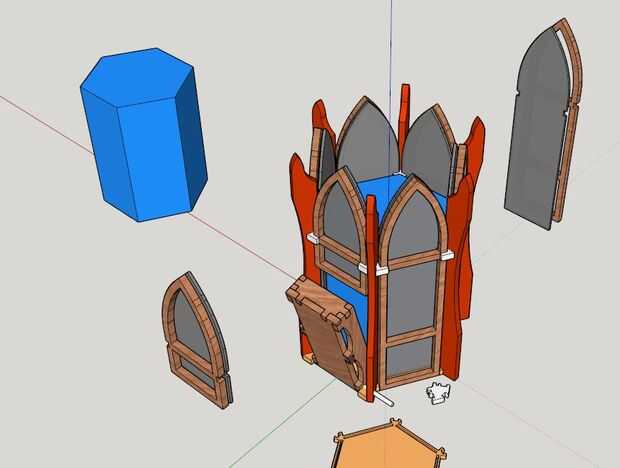

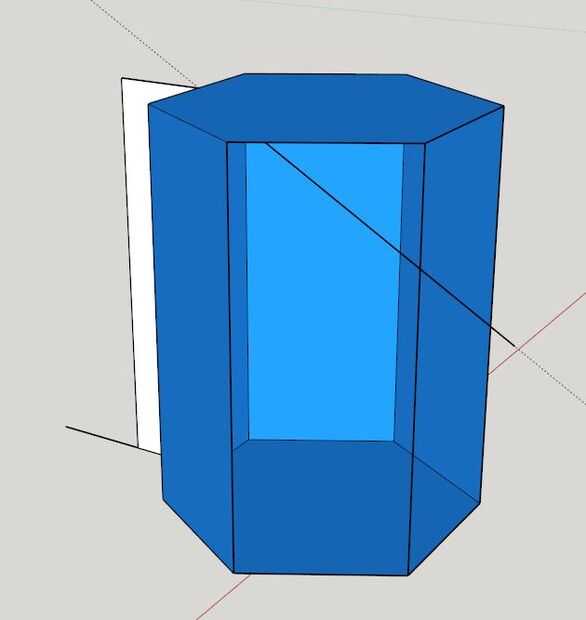

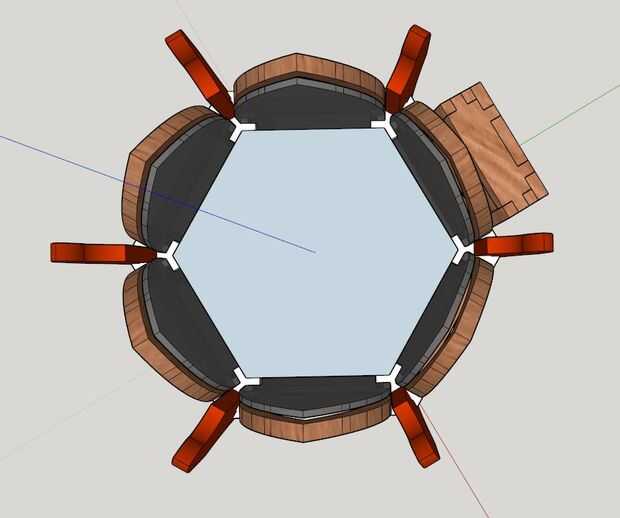

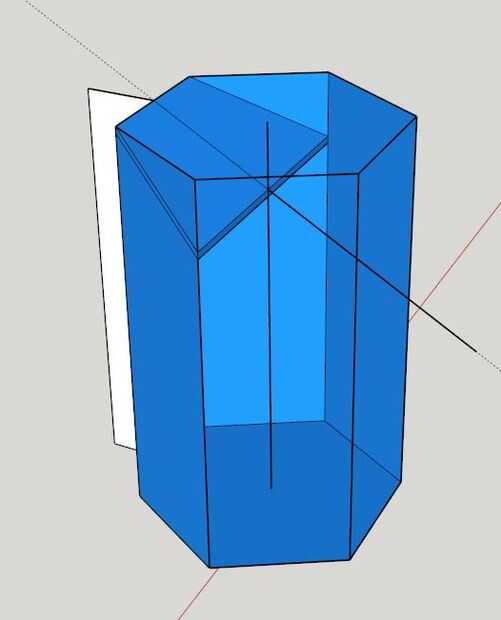

Empezar por averiguar exactamente cuánto volumen interno tiene en su torre. Hacer una forma que llena el interior. Uso el interior de los soportes porque la Asamblea vaso tendría que ir y deslizan ellos. Ahora, hacer que un componente y copiando para hacer más fácil trabajar en.

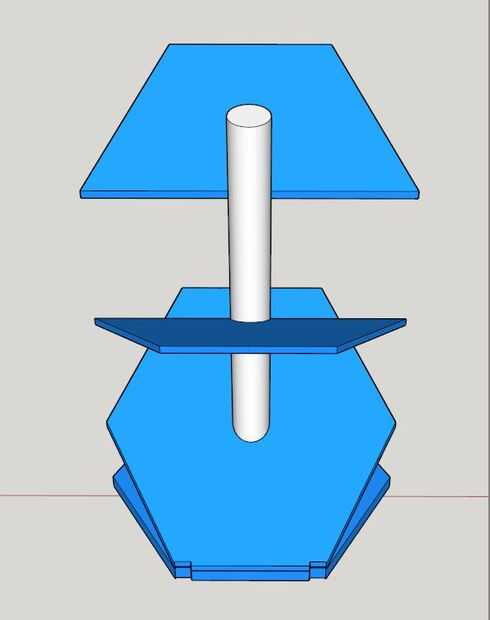

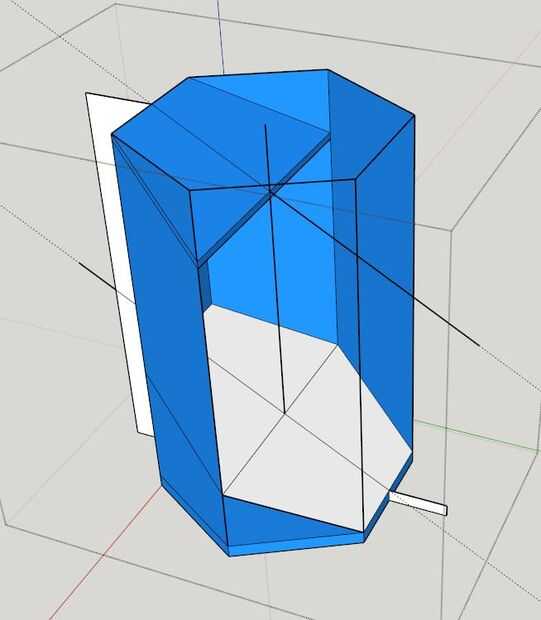

La forma más simple de esto, que surgió, fue unas placas y una base con un palo. Recuerde que es su salida para los dados.

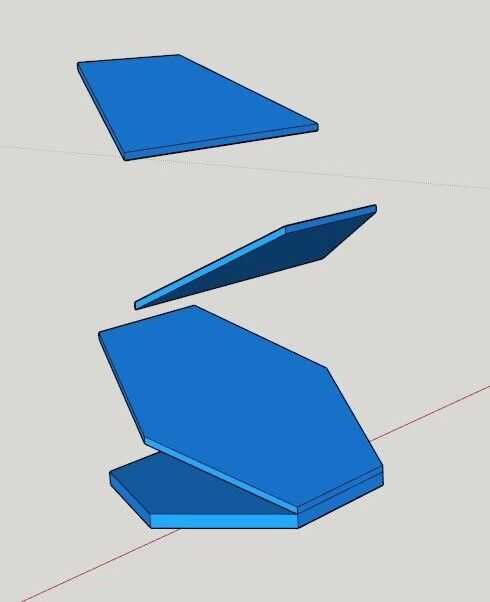

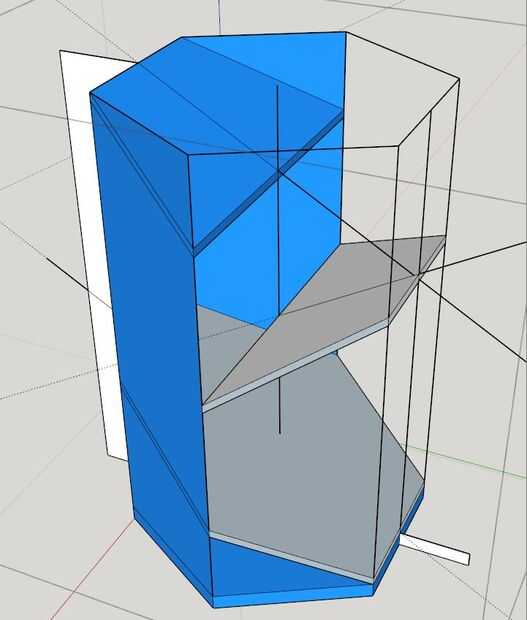

Bruto tu platos, base y centro de polo (1/2" barra de espiga"). He realizado las láminas originales de 0,2" grueso (planeado en madera contrachapada de roble), sin embargo, puesto que vamos a ser 3D imprimirlos pueden ser más delgados. Ángulos de 30 a 45 grados parecen ser bastante comunes. Elegí un ángulo áspero 30 grados para mina.

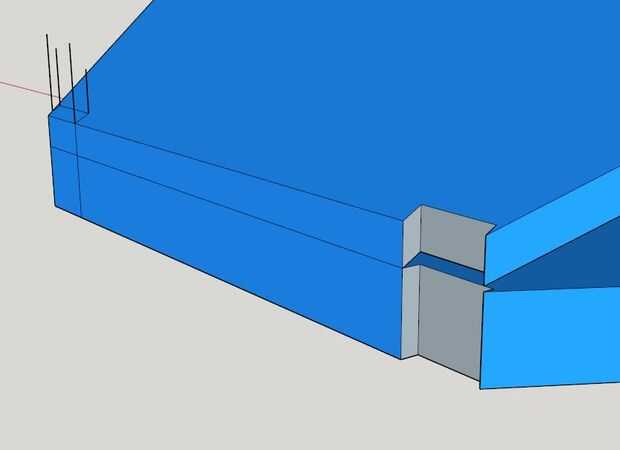

Una vez que tenemos el vaso hecho podemos referencia el ensamblado principal otra vez y ver que va a ser que algunos conflictos con el puente levadizo. Sólo tiene que utilizar el espacio dentro del conjunto de la base donde gira el puente levadizo, como guía y retire el exceso.
