Torre del zapato - un estante del zapato flotante permanente gratis, multinivel (3 / 7 paso)

Paso 3: Marcar y perforar los agujeros

Es importante que marque y perfore agujeros en las posiciones correctas, de lo contrario tus zapatos no mentira planos en sus espacios. Para los formadores que deben ser las barras de acero en las esquinas de un rectángulo de 70 mm x 40 mm. flip-flop necesitan el mismo ancho del rectángulo, pero sólo 25mm de alto. Bombas u otros zapatos femeninos que no tengo necesitaría ranuras en algún lugar entre estas alturas.

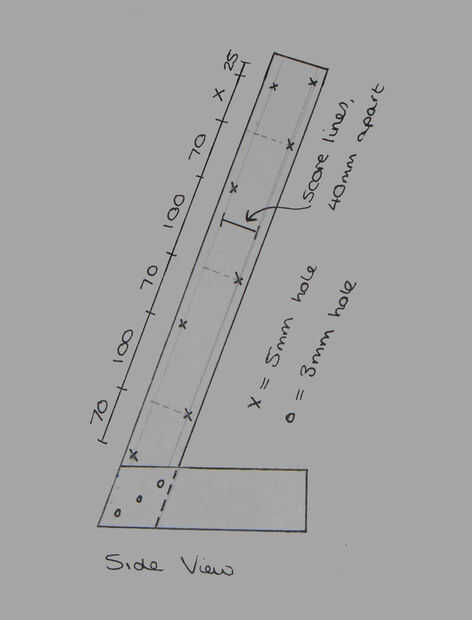

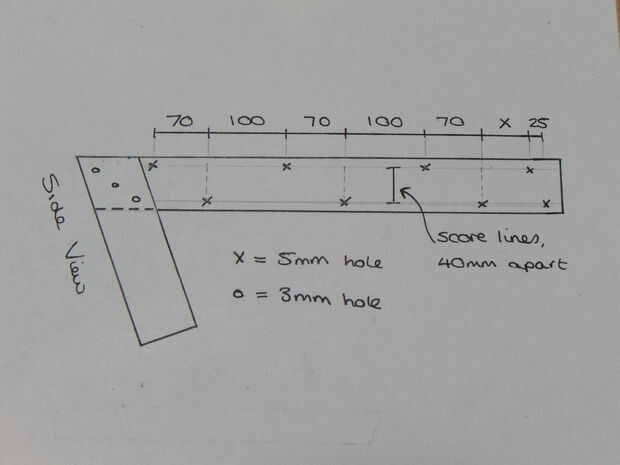

El diagrama en la figura 1 debería ilustrar esta bien. Cuadro 2 es el mismo diagrama que gira para dar una mejor impresión de cómo debe el soporte final.

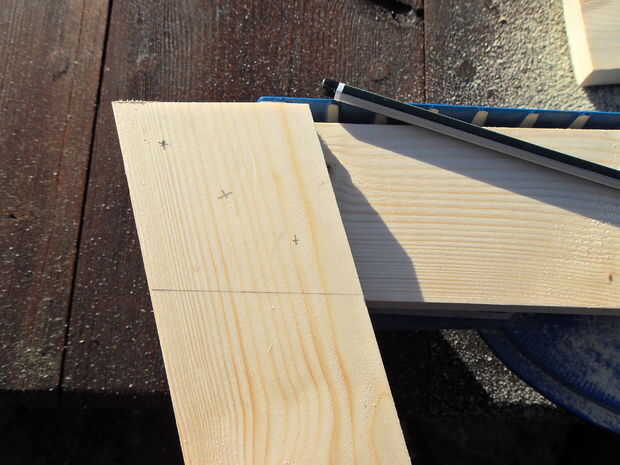

Usé un scorer (nombre correcto por favor?) Marque una línea débil que dejó 40mm separación entre los agujeros una vez marcado, entonces indicada a lo largo de estas líneas la posición de los agujeros.

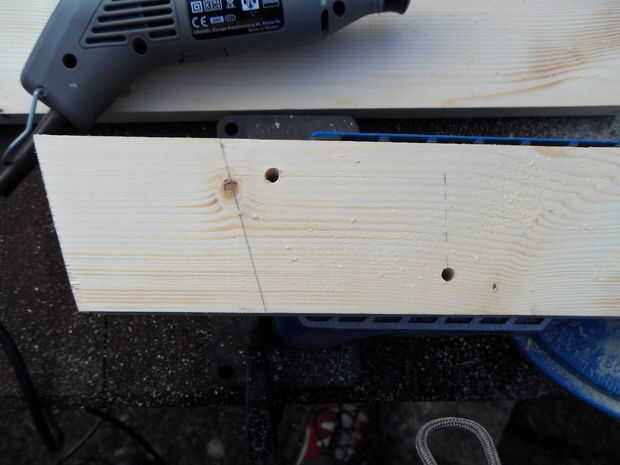

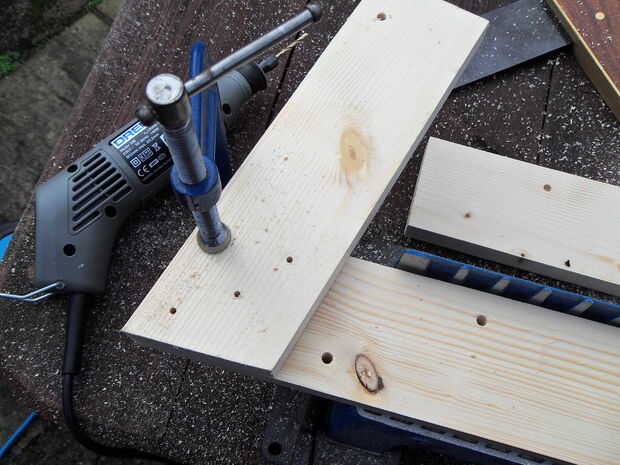

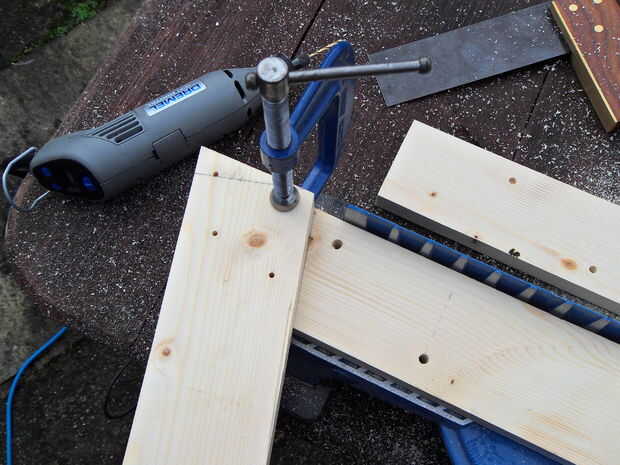

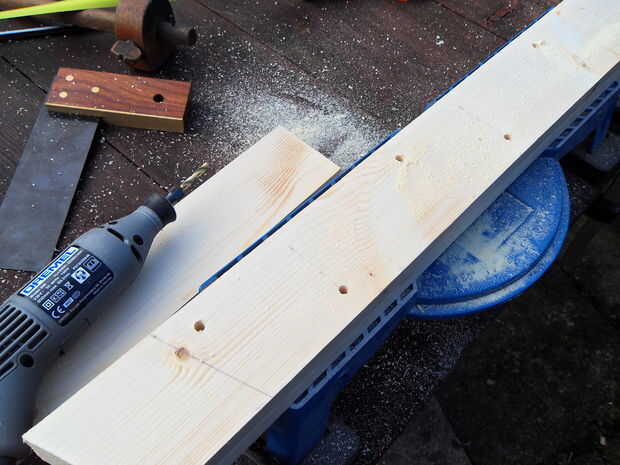

Hay más fotos para ilustrar el proceso que emprendió para marcar y taladrar los agujeros. Agujeros de 5mm donde las varillas de acero roscadas son deslizadas a través, los agujeros de 3mm son orificios que le permiten a los pies del soporte para el interior de los montantes. Los agujeros de 3mm ir todo el camino a través de los pies y parcialmente a través de los montantes.

Nota: Dejó una "X" mi diagrama, cuadro uno tiene un comentario para mostrarle donde debe ir una barra de acero adicional.
