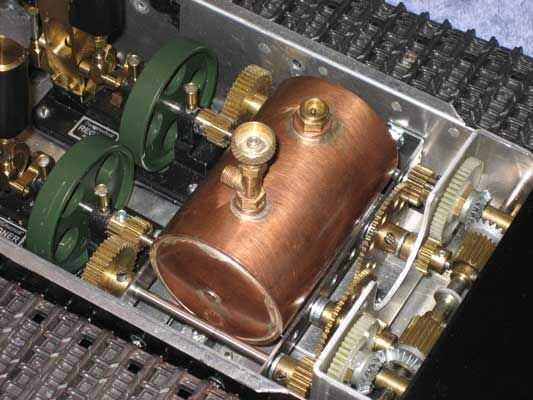

Paso 10: Montaje de tanque de combustible
Para montar el depósito de combustible, puede conectar directamente a la estructura de la caja de engranajes o un soporte.
En cualquier método, asegúrese de que el tanque de combustible no toca los ejes con los engranajes de 56 diente. Si lo hace, mover o levantar el tanque de combustible hasta que haya separación, utilizando separadores, arandelas, soporte personalizado, etc....
Montaje directo
Para el montaje directo, deberá perforar agujeros en el chasis para acceso de destornillador.
Poner un poco de pegamento blanco en la parte inferior del tanque de combustible montaje zapatas. Coloque el tanque entre los soportes de engranaje de reducción. Retire el depósito y pegamento transferido debe marcar la ubicación del taladro.
Verificar las marcas de taladro son claras de la suspensión de depósito.
Sacador de centro y taladro 5/32" agujeros en el soporte de caja de cambios y chasis. Ahora perfore agujeros de 5/16" de la parte inferior - sólo - a través del chasis. Los agujeros más grandes deben encajar cabezas de los tornillos de máquina #6-32.
Soporte alternativo
Equivoqué al taladrar los agujeros de montaje directo y empujó 5/16" a través de mi marco de caja de cambios. Argh!!!!!!
Así que... un soporte. Tomar una 2 "x 2" pieza de aluminio 0.062. Lugar donde debe ir y deslice hacia adelante el tanque de combustible. Repetir el truco desde arriba de la marca de pegamento y perfore agujeros de 5/32".
Atornille el soporte del tanque de combustible y posición dentro del chasis. Entre los engranajes de reducción frontal es un pequeño espacio. Se marca con un punzón. Agujero de taladro a través del soporte y marco de caja. Fijar con el tornillo de la chapa.
Nota el soporte aprovecha mi gran tamaño 5/16" agujeros en el marco de la caja de cambios, por lo que tendrá que repetir mi mayor momento. Una ventaja es que el soporte permite la fácil remoción del tanque de combustible desde arriba.
