Paso 15: Servo soporte de montaje
El soporte de montaje de servo tiene los servos motor servo de silbato, RC receptor/controlador y batería.

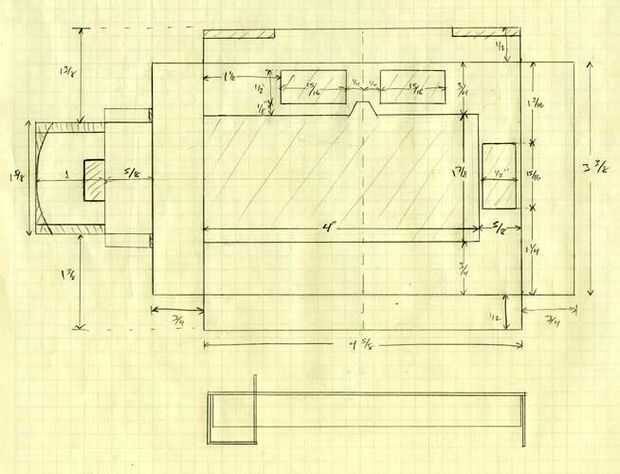

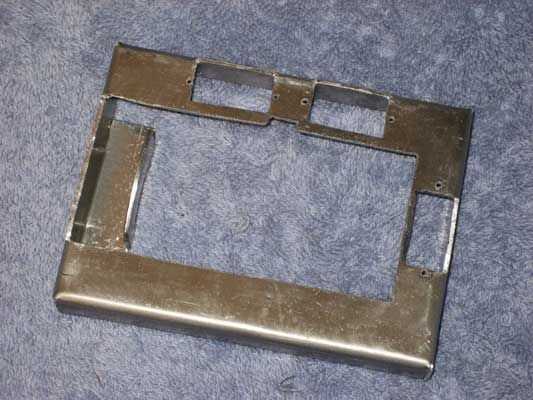

Es de 0,032" aluminio y bridas de refuerzo ha doblado por los cuatro costados. Un bolsillo para el receptor se forma con un par más curvas. Curvas más fueron fabricados usando una prensa de tornillo, bloque de madera y martillo. También es útil una Cerradora de mano del Metal de hoja .

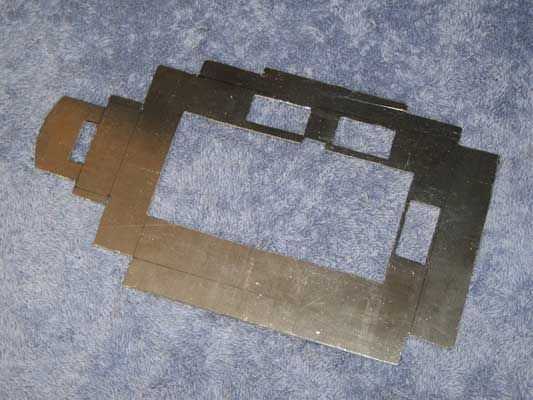

Perfore agujeros para las aberturas de servo y cortadora de metal para terminar la forma. Quité el centro más grande con un ajustable de 6" mini arco de sierra. Permite montaje de láminas en diferentes ángulos - serruchos no todos hacen. Perfore orifi cios piloto de 1/4", ajuste la hoja a través y volver a montar la sierra. Corte con cuidado la forma. Archivo de limpiar las asperezas.

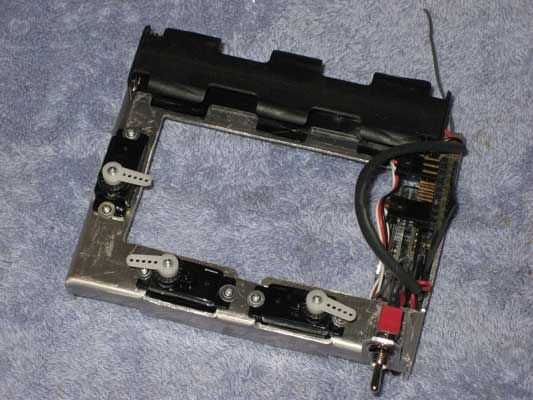

Para instalar los servos y marque los agujeros de taladro. Quitar servos, perforar las marcas y perfore los agujeros de montaje de 1/16". Vuelva a instalar los servos y fije con tornillos.
El receptor y controlador de deslizamiento en el bolsillo. Piezas de corte abierta 3/8" tubo del encogimiento y cinta aislante aislar la electrónica cuando sea necesario. La batería se encuentra en la parte delantera del soporte de cinta adhesiva de doble cara.
Un interruptor de alimentación está conectado a un pequeño soporte L JB-soldado con autógena a una esquina. La batería se conecta al interruptor, el interruptor para el receptor/control.
Para instalar el soporte del servo, perfore agujeros desde el lado del chasis y en el soporte. Tenga cuidado de no para perforar el bolsillo del receptor, o un servo. :-)
Conexión de los servos a los motores utilizando vínculos de rc de la bola y el tanque es listo para probar!
