Paso 17: protector de calor y paneles de la carrocería inferiores

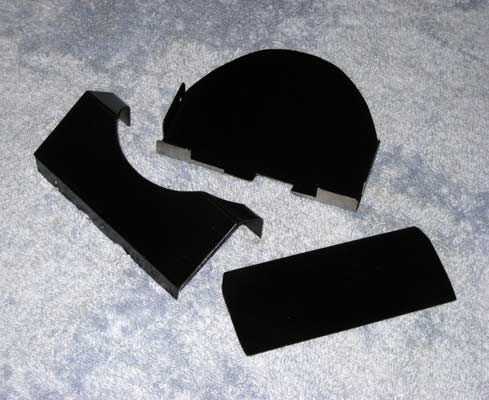

Para finalizar el chasis base, necesitamos un escudo de calor y paneles de la carrocería delantera/trasera.

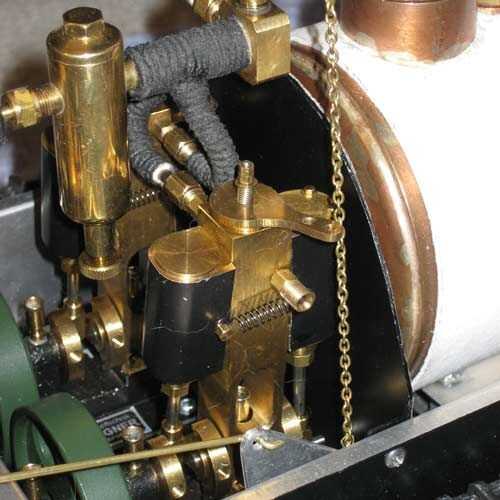

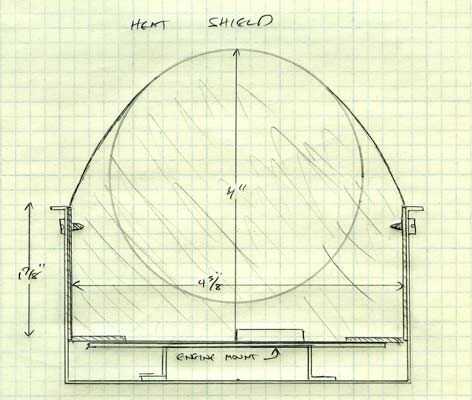

El protector de calor se ajusta entre la caldera y motores y sobre todo evita aceite de llegar a la caldera y fumar. Es una placa de aluminio de 4" de alto con tapa curvada más bridas laterales e inferiores. La curva sigue la caldera entonces ángulos hasta los lados del chasis. Un hueco en la parte inferior es para la tubería de combustible. En la caldera lado se pega un pedazo de papel de fibra cerámica. Tornillos de metal a través del chasis en ambos lados asegure.

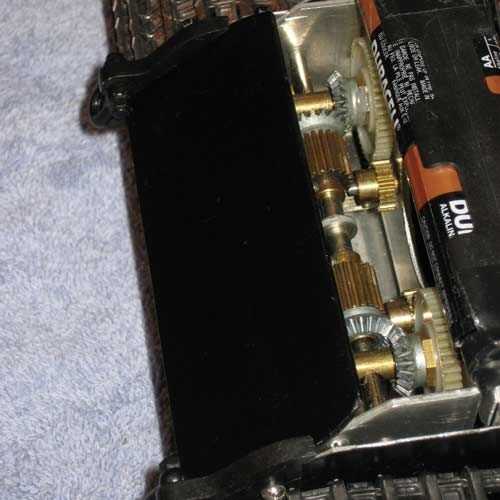

El panel frontal cubre la caja de cambios y es un simple 4-5/8 "x 2" rectángulo de 0,064" aluminio cortar para caber. Se sienta flojo en los espacios de lo puntos de montaje frontal de plástico. Las esquinas superiores podría ser necesario afeitar, dependiendo de cómo el trabajo de la parte superior del cuerpo termina montaje (visible en la mía por encima).

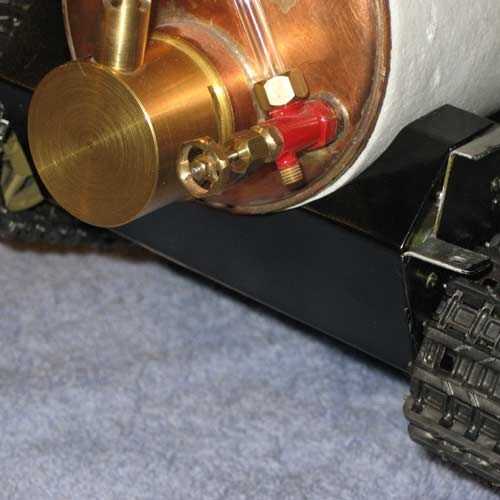

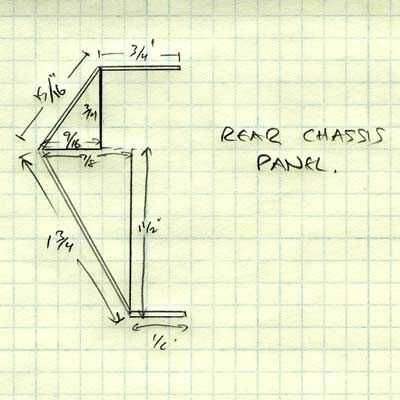

La parte trasera llena el espacio entre la caldera y el chasis, por lo tanto su forma es más compleja. Ángulos hacia arriba desde la parte inferior de chasis siguiendo el contorno del chasis, luego hacia la brida del parte superior del chasis. La curva de la caldera es transferida en y corte. Trazado de la caldera por ojo utilizando una regla, luego cortar con tijera/tijeras/metal-cortadora. Tomó unos ajustes de prueba. Tres agujeros se perforan a través del chasis desde abajo y el panel asegurado con tornillos de rosca chapa.
