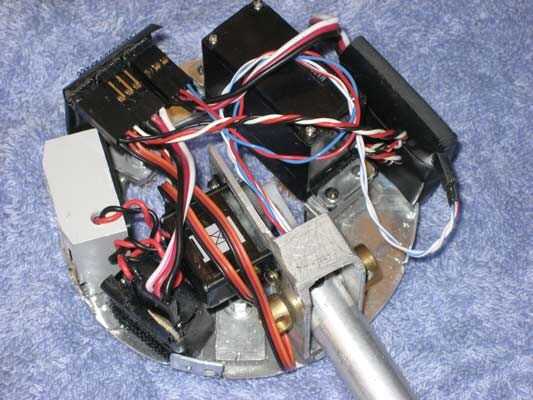

Paso 22: La Base del torrecilla

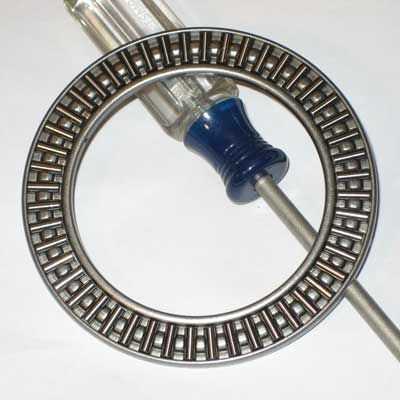

Un 3-1/4" diámetro de rodillos de aguja de empuje de eBay se encuentra en el engranaje de anillo de apoyo de la torreta.

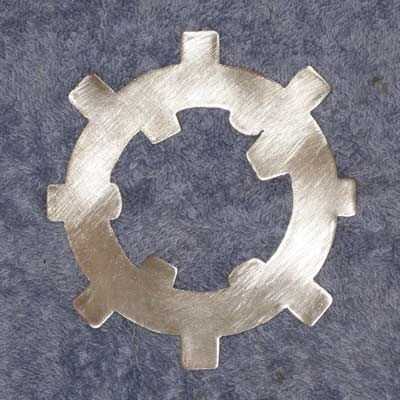

Había fabricado un anillo de aluminio con fichas para enganchar el cuerpo de la torreta. El diámetro exterior se determinó mediante una hoja de 4 "x 10" de K & S aluminio. El diámetro interior coincide con el cojinete de empuje.

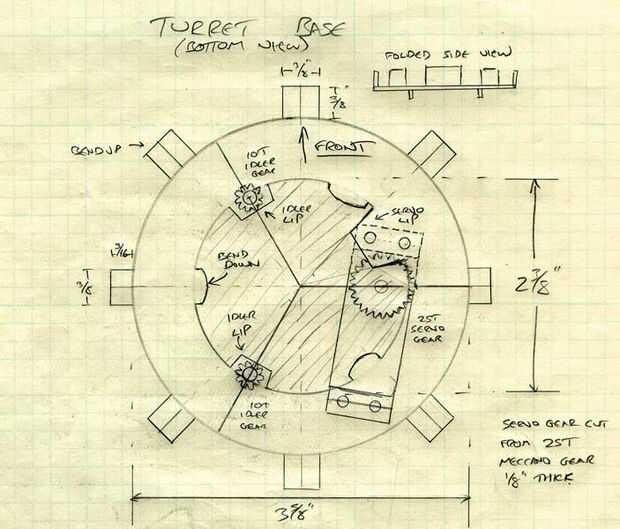

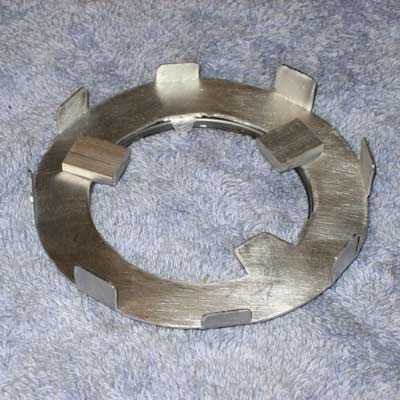

Doblar hacia arriba las lengüetas en el borde externo Conecte al cuerpo de la torre. Lengüetas dobladas hacia abajo en el borde interior alinean el cojinete de empuje. Recta lengüetas en el borde interno son para locos de los engranajes y servo (ver croquis). Los engranajes mantienen la torreta global centrada en el engranaje de anillo.

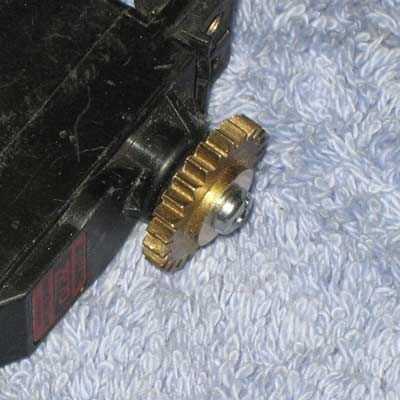

Había reutilizado un servo del tanque original aquí. Los servos engranajes se cortan de un 25T engranaje de Meccano. Es 1/8" de espesor con un concentrador fino (para el montaje en el torno). Un agujero #1 fue perforado sobre a medio camino para encajar en el engranaje de la spline de servo.

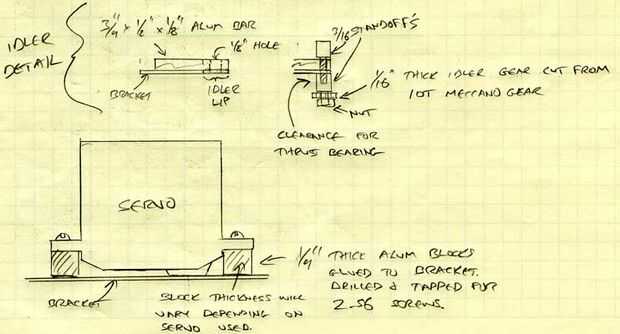

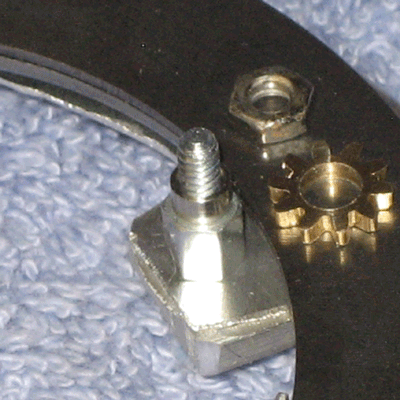

barras de aluminio de espesor de 1/8" son que JB Weld pegado a las pestañas de engranaje de rueda locos para espesarlos. Los agujeros se perforan y equipado de dos separadores de 3/16 por ficha. Montar una manga 1/8" de diámetro sobre el hilo de la exposición, un 1/16" corte de un engranaje de Meccano de 10T sobre la manga y luego la tuerca para asegurar todo. La tuerca se aprieta contra el manga y el engranaje gira libremente.

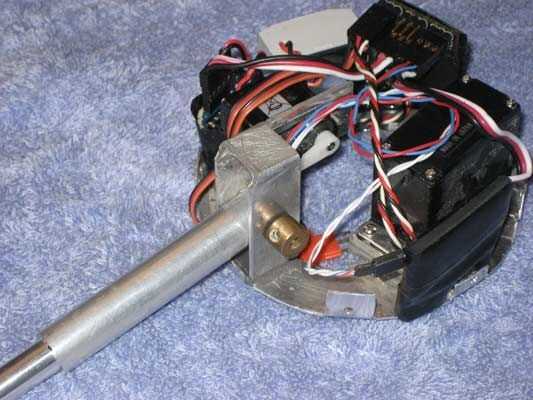

Montajes de servo aluminio (L de 5/8" x 1/4" W x 3/16" H para mi servo) fueron marcados, perforado y golpeado ligeramente 2-56tpi. Tornillo se monta en servo, entonces la posición servo con la base en el engranaje de anillo. JB-suelde con autógena a la base.
Nota: JB Weld no se pega bien al aluminio liso, tan bien rasca hasta los puntos de contacto primero.
