Paso 3: Principales elementos: la planta de energía

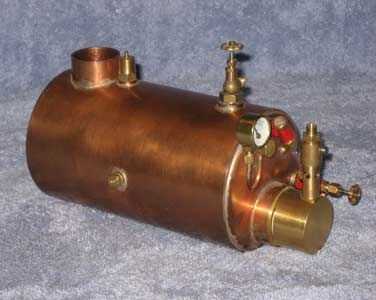

La caldera que he utilizado es un MaccSteam 3.5" diámetro Horizontal caldera Marina. Casi 7 pulgadas de la bondad de cobre pesado (sin quemador). Toma la mitad del espacio disponible chasis. La caldera viene equipada con manómetro, válvula de seguridad, mirilla de vidrio, válvulas de vapor y quemador de cerámica. Hidráulico son presión probada a 120 psi. La válvula de seguridad abre a 70 psi. Vamos a usar a 25-30 psi.
El tanque de combustible es también de MaccSteam. Utilicé la versión de diámetro de 2". Están llenos de pequeños tanques desechables de gas butano/propano combustible camping.
Nunca uso el propano puro. La presión es demasiado alta y los tanques de combustible no son calificados para él.
Por último, dos Regner 40451 Piccolo motores de vapor. Se trata de dos cilindros, de doble acción, diámetro de 10mm de diámetro, reversible, sí mismo a partir oscilante motores de vapor.
Doble acción: presión de vapor se utiliza para ambos empujar un pistón hacia arriba y hacia abajo. En los motores de oscilador los cilindros giratorio hacia atrás y adelante alrededor de un punto de pivote mientras gira la manivela. El movimiento se abre y cierra los puertos de admisión/escape, simples y eficaces.
