Paso 10: Diseño

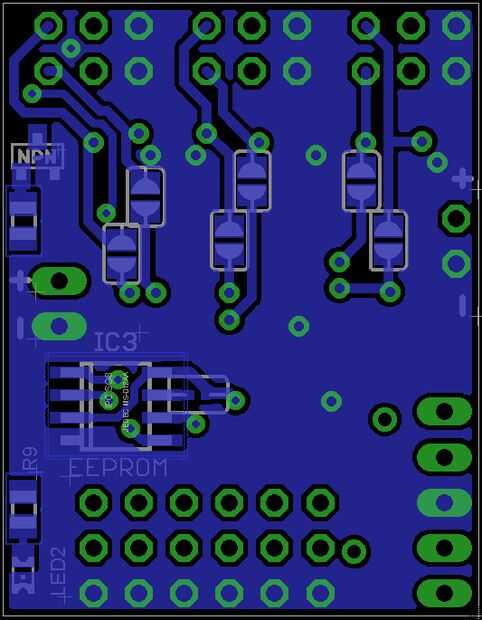

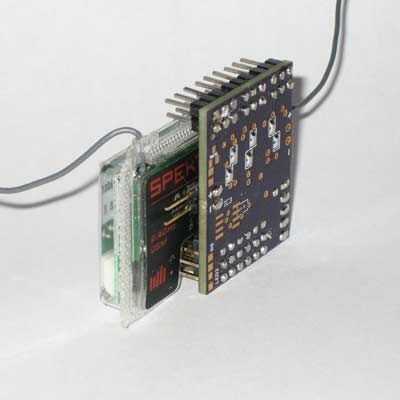

El diseño de PCB no es nada especial. Los encabezados de varios se colocaron a un receptor Spektrum AR6000. Quería que el controlador de salidas accesibles cuando se instala en el receptor. Forma de la función seguida para todo lo demás.

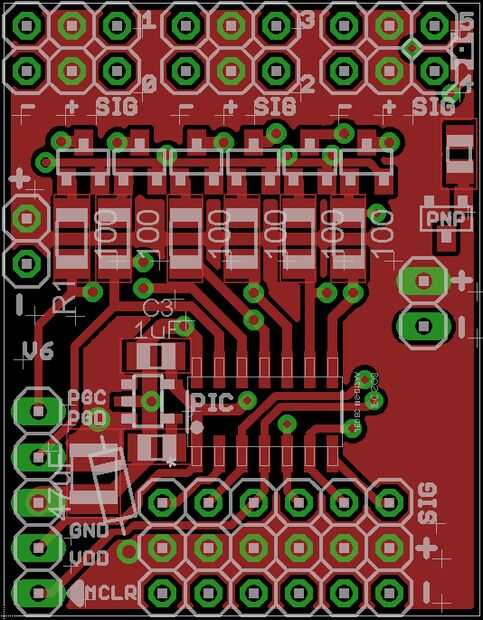

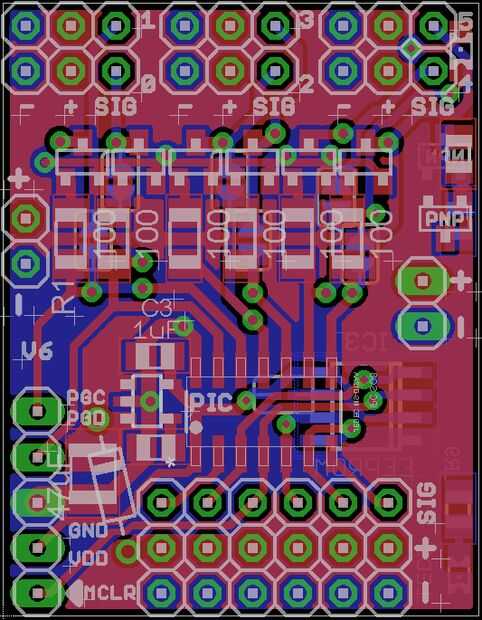

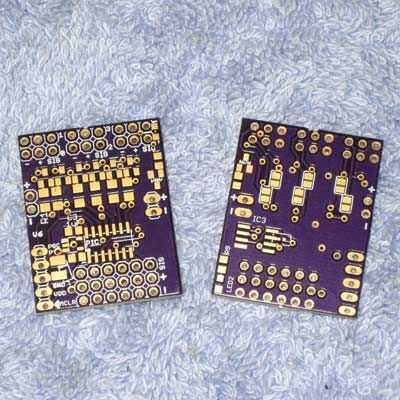

Las tablas fueron fabricadas por OSHPark. Tres para ~$7.05 incluyendo el envío. Vienen con etiquetas de soldadura doble de seda y máscara de pantalla. Qué bien.
Los tableros deben trabajar con otros receptores, pero usted puede rehacer el factor de forma. Si no necesitáis los transistores externos/piezas de repuesto para el contorno de la placa puede ser mucho menor.
