Torre tanque RC PIC Servo regulador de vapor (11 / 14 paso)

Paso 11: Montaje de la tarjeta

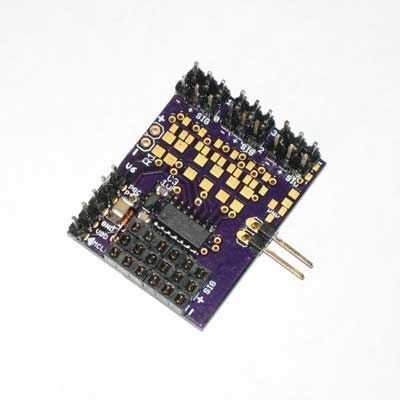

Montaje es sencillo. Recomiendo usar un soldador de punta fina.

Empezar con el PIC, regulador de voltaje, capacitores y diodos. Deje las cabeceras a la última.

En la parte inferior de la PCB son almohadillas de puente para pasar por los transistores externos. Puente las almohadillas si no utiliza los transistores.

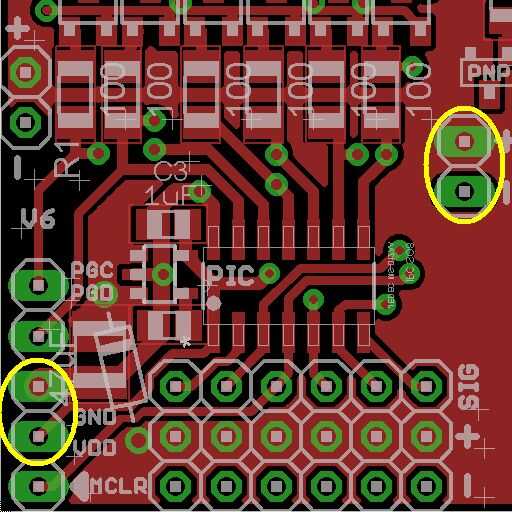

Una vez montado, compruebe para asegurarse de que el poder y la tierra no están cortocircuitadas. Tanto en el conector de alimentación como en la cabecera ICSP.
