Paso 5: Juguete pistola modificación parte 4

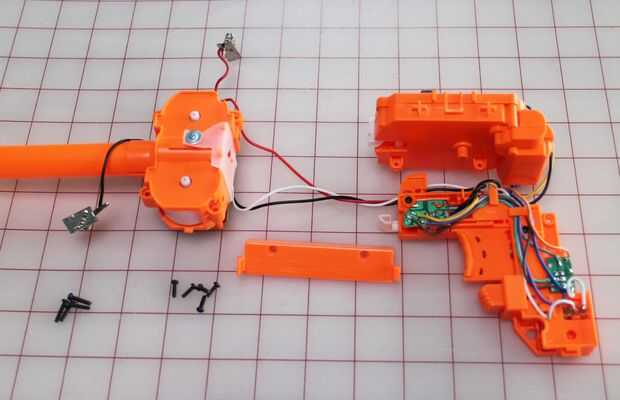

Con los mecanismos independientes de la caja, ahora podemos bucear en modificar el circuito real. La pistola tiene mucho momentáneo de interruptores de seguridad para evitar que la pistola de funcionamiento sin ser debidamente cerrada y disparadores a cabo. Nos va a controlar esto electrónicamente, así que en lugar de físicamente cerrar los interruptores, voy a soldarlos permanentemente.

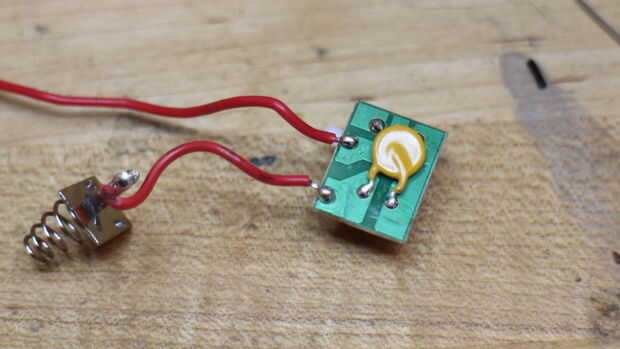

Cable rojo:
Este es el cable principal de la caja de la batería. Puesto que no tenemos el caso en su lugar, sólo podemos cortar el cable después del interruptor y usar esto como el plomo 6V +.

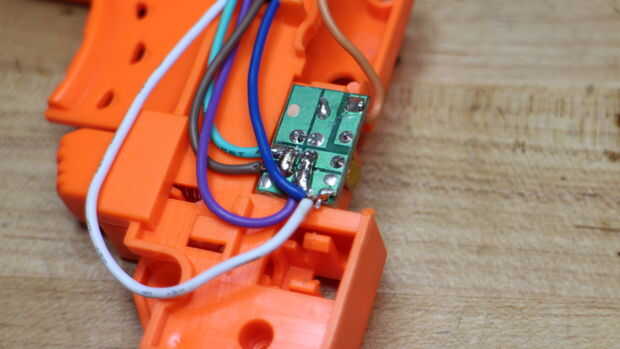

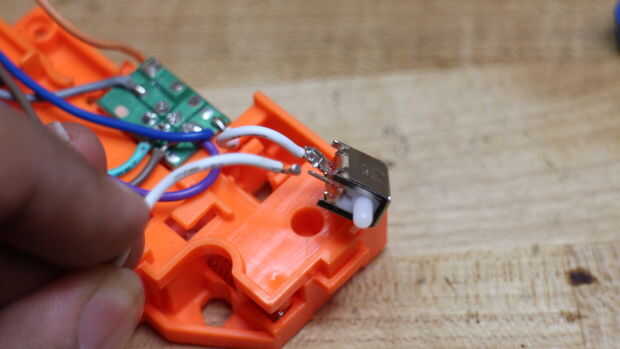

Cable blanco:
Este interruptor activa la batería del acelerador. Al principio pensé que podría ser útil hacer girar para arriba a través de un circuito separado, pero en la práctica el disparo sólo hasta cuando los tambores y el actuador se enciende simultáneamente. Simplemente corte el cable hacia el switch y soldar a la tarjeta donde estaba el otro cable del interruptor.

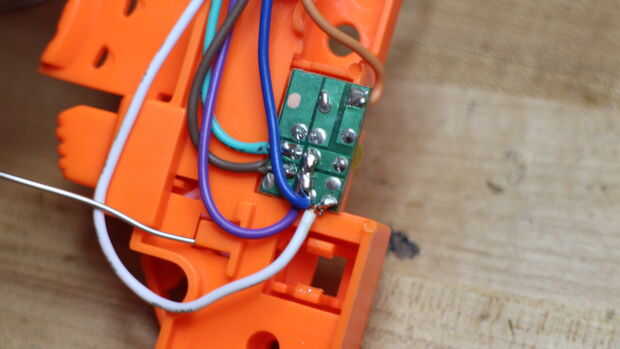

Cable gris:
Se trata de un simple alambre. Cortar en ambos extremos para retirarlo del circuito.

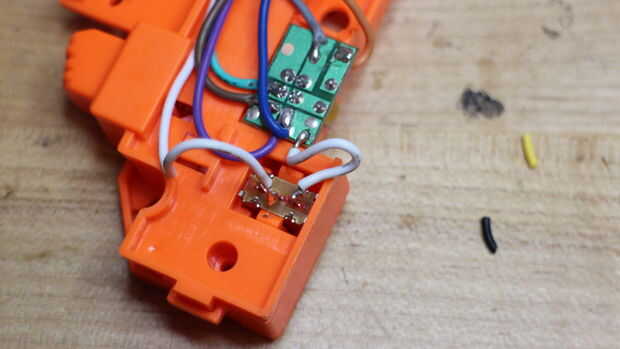

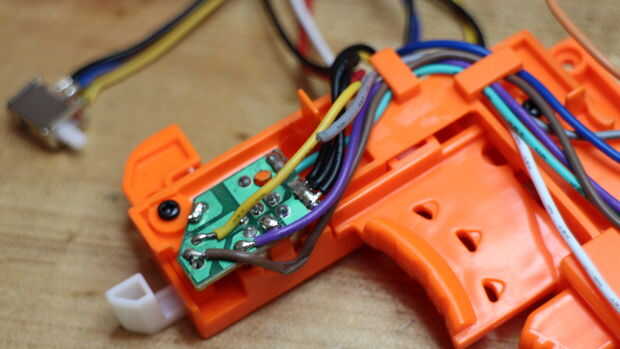

Cables azules, verdes y marrón:
Estos se unen al interruptor de gatillo. Sólo éstos pueden cortocircuitarse en el interruptor DPDT. Asegúrese de que no corta uno al otro!
