Paso 3: Diagrama de instalación a la geometría de la Base:

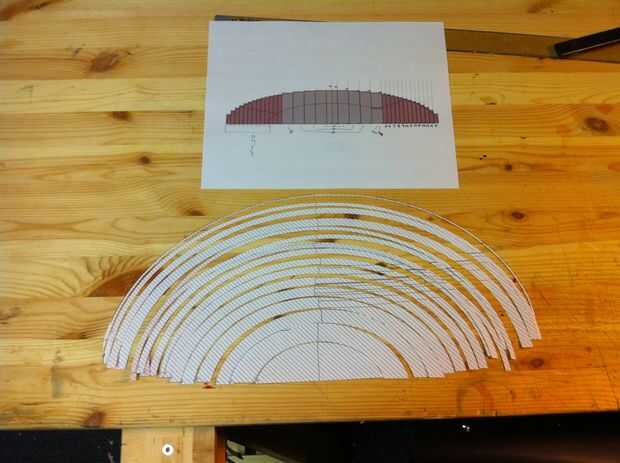

En este caso, la forma elíptica, orgánica podría realizarse precisamente * tomando un modelo digital y corte en unas pocas capas de docena. Decidí hacer mi rebanadas a través de la cintura de la torreta ya que podrían caber en una hoja de papel 11 x 17. En SolidWorks he creado el formulario base giratoria una elipse y luego exprimir para hacer una forma de rombo que llamo el huevo. Luego usé el grueso de mi espuma para crear láminas a través de esta forma. Tuve que recordar cada rodaja debe estar más delgado parte de esa área desde que talla de extra y no relleno en los escalones que desarrollarían inevitablemente de la pila. He utilizado hojas gruesas hacia el centro, donde hay apenas cualquier cambio en el perfil a través de varias piezas, y luego thinner las piezas hacia los extremos donde el perfil cambia más drásticamente.

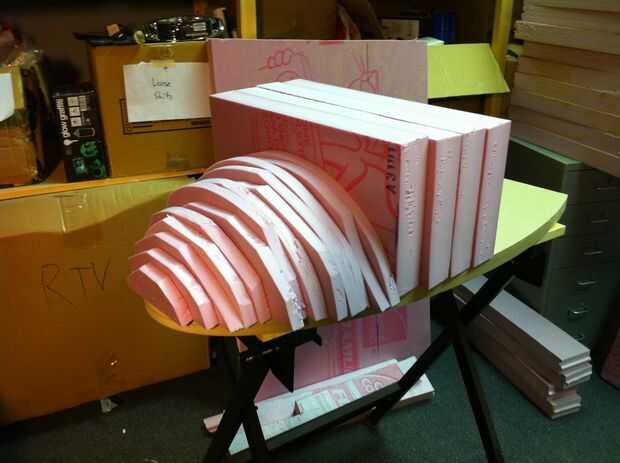

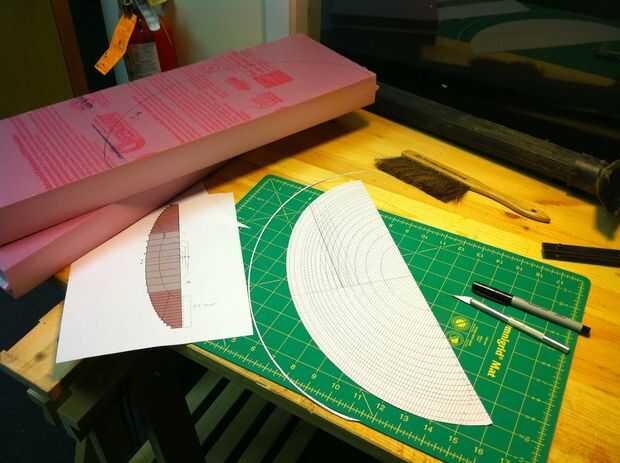

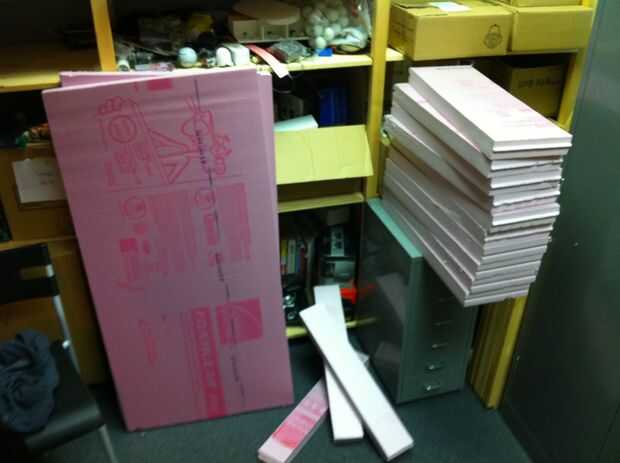

Al colocar los perfiles, empecé con el más grande - seguimiento 4 formas en espacios rectangulares cortadas (derecha e izquierda, arriba y abajo). Una vez que se trazaron, corté mi impresión hacia fuera hasta el siguiente perfil menor y traza otra formas 4. Creo que hubo 18 perfiles total, haciendo 70 lonchas de espuma (sólo había 2 pedazos de centro, no 4), utilicé un largo hoja cuchillo Olfa áspero hacia fuera las rebanadas y cortan ellos más de lo que a su forma final en un pequeño juego de mesa. Entonces les llevó hasta el contorno en una lijadora de banda de la mesa. Hubiera preferido utilizar espuma de flotación azul en lugar de la espuma de aislamiento rosa ya que es menos denso y formas más fácil. La espuma rosa es demasiado elástica y tiende a fundirse en un alquitrán negro cuando arena agresivamente.

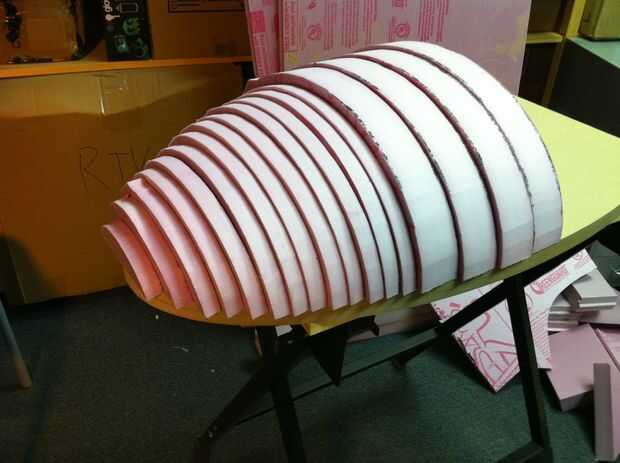

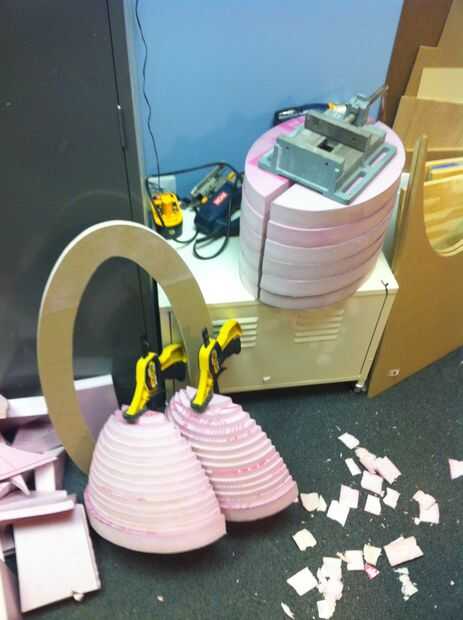

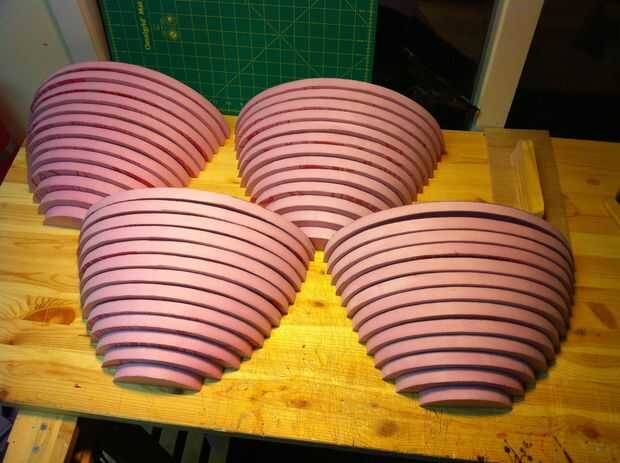

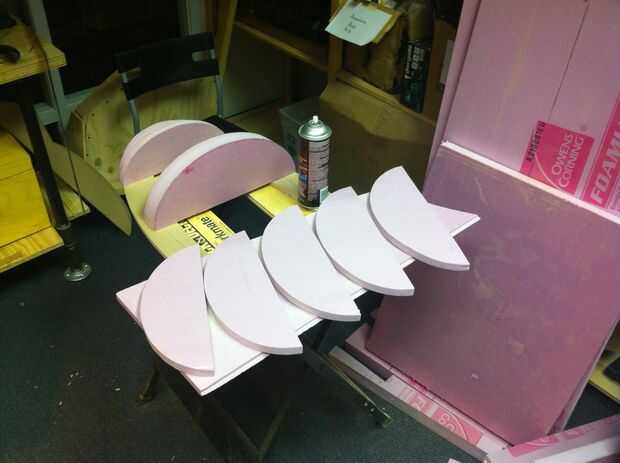

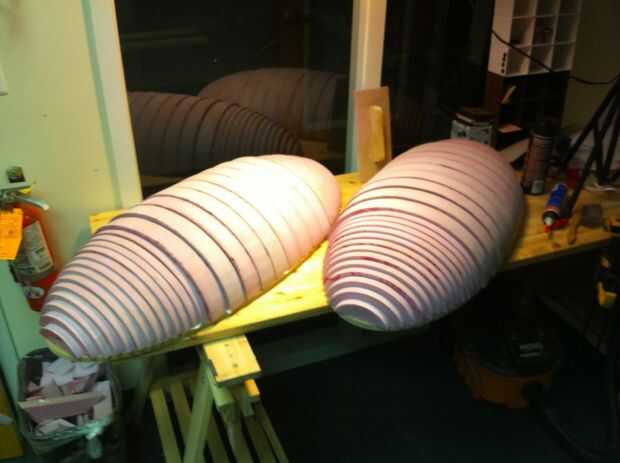

Una vez que todas las partes fueron cortadas, utilicé pegamento de aerosol Super 77 construcción de subconjuntos del cuerpo principal. Eran tan grandes como mis pinzas podrían alcanzar, y tuve algunos problemas con las secciones de laminación a las juntas que no fije. Las secciones de espuma entonces estaban pegadas a hojas de MDF de 1/2". Estas hojas son grandes elipses con el centro quitado y punta de la parte inferior cortar. La punta se retira porque en la torreta de Portal, hay una gran parte eliminada donde las piernas se encuentran con el cuerpo. El centro se corta solo para ahorrar peso. En el área donde está la punta del corte que las rebanadas de descansan sobre una pieza delgada de espuma en lugar de MDF.

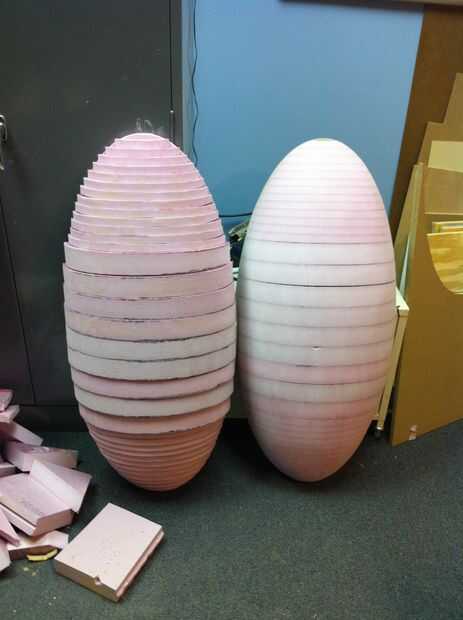

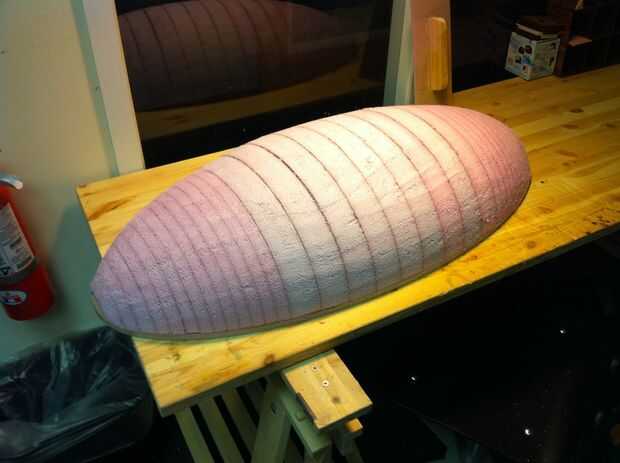

Pegué los subconjuntos de espuma a las elipses MDF con PowerGrip pegamento ya que es bastante grueso y no derrita la espuma rosa. Una vez curado el pegamento, comencé el acabado que forma con el Sureforms. No pasó mucho tiempo para obtener la forma entera a una superficie lisa agradable sólo asegurándose de que no trabajo cualquier zona tanto que yo por debajo de la esquina interior de cada paso de la escalera. Utilizando un Sureform largo y lijado bloque mantendrá su forma convexa y muy suave.
* Más tarde me di cuenta de que sería una buena manera de crear una forma aproximadamente oval de la base cortar una elipse en la forma de la vista lateral de la torreta en un pedazo pesado de MDF en la parte superior una gran caja hermética y luego poner una hoja caliente de estireno sobre él. Se debe caer en ese hueco y podría ser jalado mas a la caja con una ligera presión de vacío. Se puede controlar perfectamente el perfil, pero he escuchado esta técnica usada antes para hacer cúpulas para R2-D2 los robots y los cazadores de mitos utilizan un principio similar a la chapa de forma en el episodio 'Torpedo Tastic'.
