Paso 11: Ruta los cables de Servo Control
Conecte los cables de extensión de servos a cada uno de los servos. El servo inferior no tendrá una extensión. El segundo servo tendrá una extensión de 6" y los dos servos superior tendrá una extensión de 10". Para el servo bastante obsesionado, de encargo se pueden hacer cables. ¡ Importante! Todos los extremos de los cables, en el servo y los dos extremos de la extensión de la etiqueta. Si te acuerdas de ello, se me agradecerá más adelante.

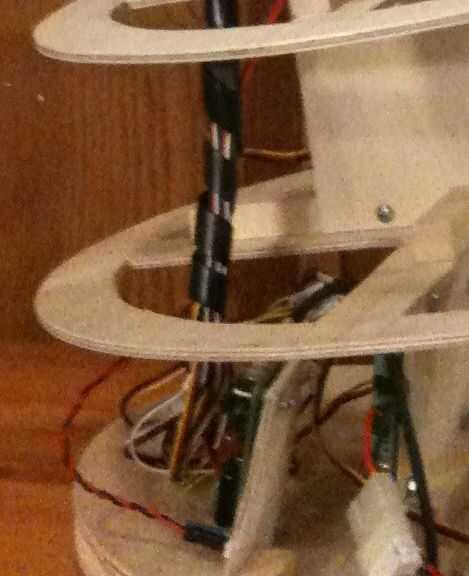

Vestir los cables hacia abajo en el centro del torso con el abrigo del cable espiral o dividir la tubería cable. Ambos están disponibles en Radio Shack y el tubo de cable split puede encontrarse en tiendas de suministros automotrices.
En la base, os adjunto el controlador del servo a la canalización vertical con unos separadores. Los cables de los servos están conectados aquí en el controlador de servos. Escribe que canal a que cada cable está conectado. Había probado el torso y el controlador con el controlador separado del cuerpo y montado en la columna más tarde. Cuando los cables se conecta, nada funcionó! Había conectado los cables boca abajo en el controlador. Documentar todas las conexiones!
También en la base, es un circuito que ayuda a sincroniza el movimiento de la boca para audio. Se describe en este Instructable: amplificador de Audio y seguidor de envolvente
