Torso de Animatronic pingüino (7 / 12 paso)

Paso 7: Acoplamiento ficha de montaje

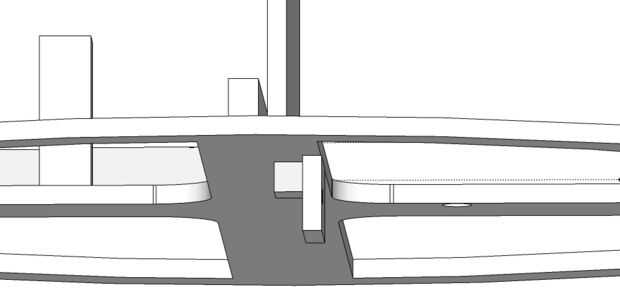

En el sketch, aparece como haber construido con dos piezas de madera (hasta ahora mi material favorito). Esto probó no tiene fuerza suficiente, así que se construyeron estas lengüetas de montaje de aluminio para sustituirlos en un par de lugares críticos.

Taladre dos orificios aproximadamente 1/4" del extremo y 1/4", en el ángulo de aluminio, para aceptar un perno de 1/2 #6. En la otra cara, perfore un orificio de 1/16" para aceptar la Junta de rótula de la serie de enlace de bola. Insertar, apriete y use Loc-Tite, la rótula. Corte esta sección corta del ángulo en la Sierra de corte.

Perfore un agujero, para aceptar un perno #6, en el brazo cruzado con la placa de canalización vertical que es a la izquierda uno posición de montaje del servo. Usted puede hacer una posición hacia la derecha o tres posiciones hacia la izquierda (nunca dos posiciones), pero todas las placas deben ser el mismo. Para mantenerlo simple - seguir las indicaciones; una posición hacia la izquierda. Los orificios deben colocarse para que se cumplan los tres criterios siguientes. 1 la esquina del ángulo está en el borde del brazo cruzado, 2) los agujeros estén libres de la placa de montaje de la canalización vertical y 3) el enlace de bola es 3-1/2" desde el centro de la placa.

Perno de la lengüeta de montaje del acoplamiento al brazo transversal de la placa a través de los agujeros perforados justo.
