Paso 2: El circuito

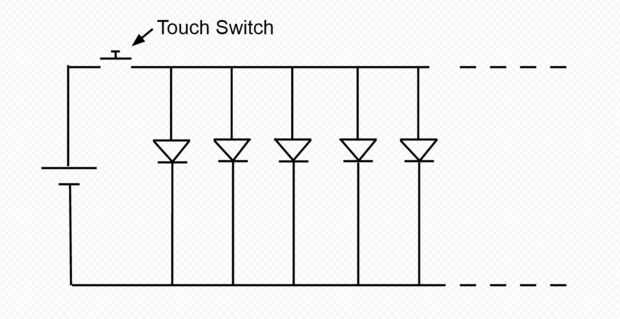

Este paso muestra el diseño del circuito en forma esquemática y en forma práctica.

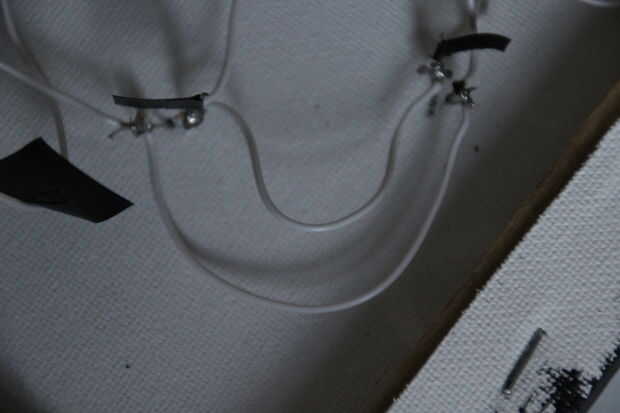

El circuito es muy simple. Cada uno de lo LED cableado en paralelo para que las patas positivas están todos conectadas juntos y todas las patas negativas están conectadas juntos.

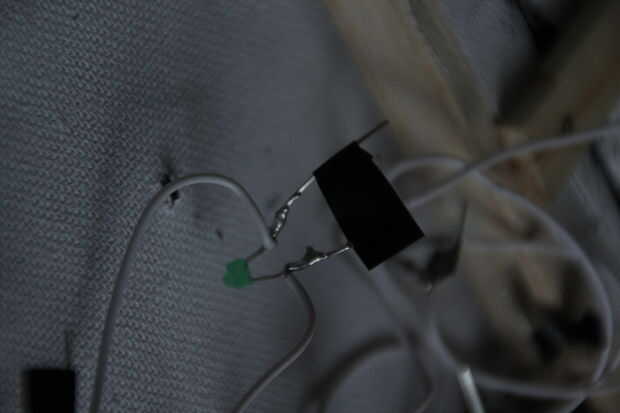

es una buena práctica etiquetar los cables antes de soldarlos juntos así que había marcado el pin negativo de los LEDs con alguna cinta aislante negra.

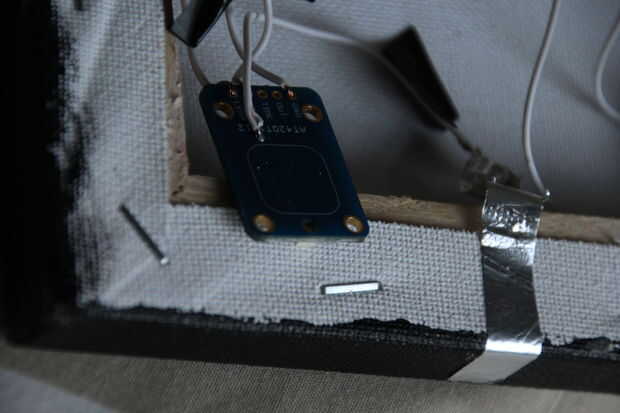

El interruptor del tacto es ligeramente diferente de un conmutador estándar porque requiere un VDD para el chip de potencia y el voltaje de salida viene de la clavija LED1.

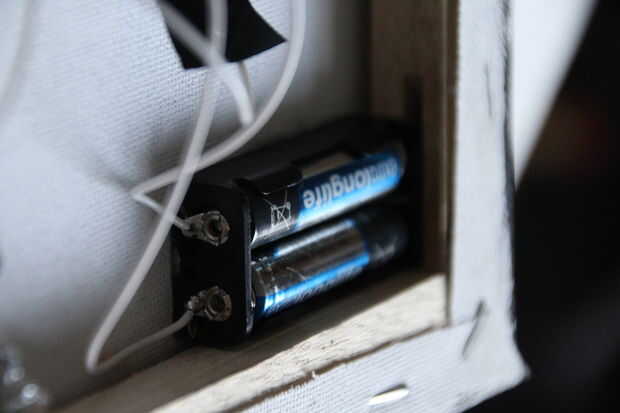

El cable positivo de las baterías se conecta a VDD del interruptor de contacto y de la tierra al pin GND. Los pernos positivos de LEDs están conectados a la salida de LED1 y el negativo al cable de tierra que la batería está conectada a.
Cálculos estándar son:
20 mA por LED
30 x LED
20 x 30 = 600 mA
El voltaje es constante porque está conectado en paralelo.
Una sola media AAA batería voluntad lst 2 horas de continuo dibujar así 4 horas con dos.
