Paso 10: Conexión electrónica

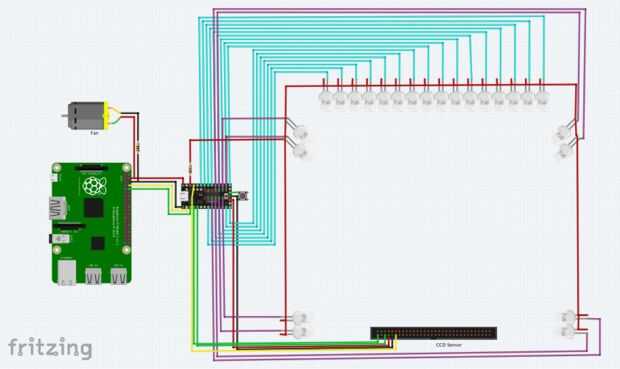

En la foto de Fritzing, puedes ver cómo todo está conectado.
Una cosa buena sobre el uso de una placa Teensy es que tienes 34 entrada/salida digital. Así que tenemos suficiente libre PIN digital para el control de 30 LEDs sin necesidad de controladores LED externos. Como sólo un LED está encendido a la vez, nos no necesitan mucho poder ya sea.
En este proyecto vamos a utilizar el siguiente Pin:
- RX/TX (Pin digital 0 - 1) para la comunicación serial
- Control del sensor CCD (Pin digital 2-3)
- Sensor CCD en analógico (analog Pin 9)
- directa LED de control (Pin digital 6-22)

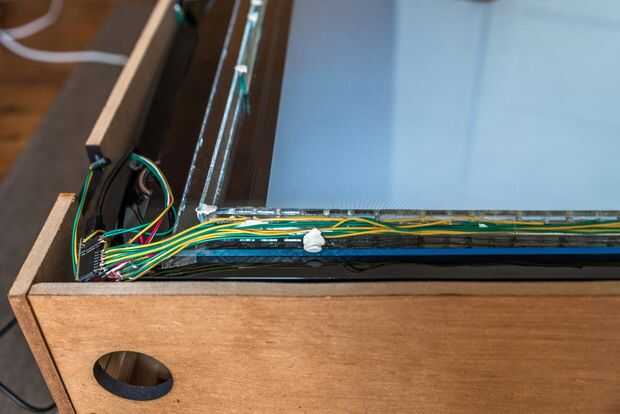

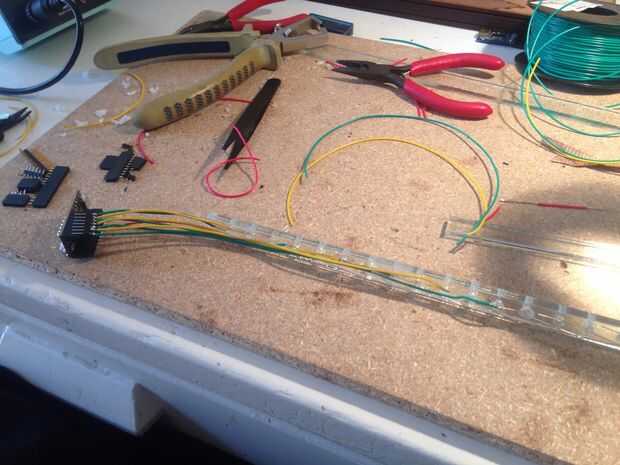

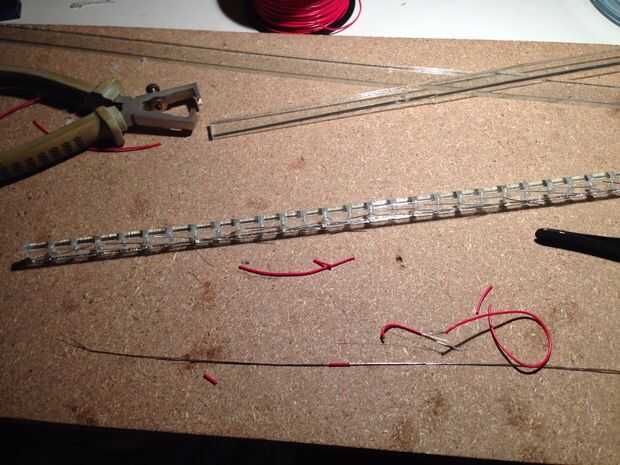

Ahora tengo dos LEDs en lugar de uno para cada PIN (mejorar el ángulo para dos sensores). Los LEDs están encendidos en su ánodo, lo que significa que tienes que configurar tu baja de Pin para encender el LED. Una resistencia de 110 ohm está conectada en la línea para evitar enviar a mucha potencia en los LEDs.
