Paso 2: Lista
Cuando estoy trabajando en un proyecto, me gusta construir cosas que son la mayoría costo eficiente posible pero de buena calidad. Incluso aquellos con un presupuesto ajustado pueden construir su propio. Es difícil darle la cantidad exacta de dinero que se gasta, ya que muchas cosas son de segunda mano o de la punta. Aquí es una aproximación:
Electrónica:
- Raspberry Pi (41$). Armé mi proyecto con un Pi 2, pero el B + también debe ser lo suficientemente rápido.

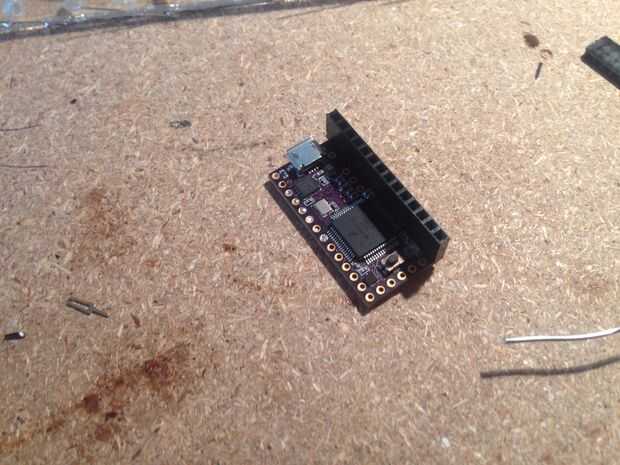

- Teensy 3.X (20$). Me encanta construir proyectos con mi Arduino UNO. Pero las especificaciones de esta placa Teensy pequeñita están realmente locas! (Flash del 32 bits cortex M4, 72MHz, 256K, 64K RAM, 34 PIN digital...). Creo que es muy útil para tener uno en casa. Si uno de sus proyectos necesita más PIN, más memoria, más velocidad o simplemente deben ser más pequeñas, puede cambiar fácilmente ya que es totalmente compatible con Arduino! Sólo instalar el plug-in de Arduino y mantener desarrollo de! Poco lo único que hay que tener cuidado de es el acceso al botón reprogramar. Tenía un botón externo del alambre cuando se construyó la tabla y aún necesitaba para calibrar y depuración.
- El sensor CCD. Usted puede conseguir fácilmente de cualquier viejo escáneres que pueden encontrarse en todas partes :)
- IR LED (0.1$). Usé algunos 950nm.
- La TV. Es difícil dar un precio, el mio es un LG de 32" que compré de segunda mano por 80$.
- Alambre
- resistencia
- Ventilador de ordenador. Se pueden encontrar algunos en la mayoría de las computadoras viejas, usted no necesita comprar uno.
- Jefes masculinos y femeninos
Algunas partes pueden ser un poco difíciles de soldar, recomiendo tener un buen soldador. En casa he estado usando un WS81 de Weller. Un poco caros pero es precisa y se puede guardar durante 20 años ;-)
La caja de madera y la mesa:
Esta parte va a depender de la pantalla del televisor. Esto es para mi TV LG de 32":
El cuadro de la TV:
- 2 paneles MDF de madera de 10mm para los costados: 140 x 845mm
- 2 paneles MDF de madera de 10mm para los costados: 140 x 560mm
- 1 panel de 10mm para la parte superior de madera del MDF: 950 x 650mm
- 1 panel de madera del MDF 3mm sobre la parte superior: 950 x 650mm
- 1 panel de madera de pino 18mm en la TV: 825 x 560mm
- 2 madera de entramado grande apoyo a la TV: 37 x 54mm (300mm de largo)
- Pequeña estructura de madera para facilitar el tornillo 15 x 20mm
- Tornillos
La tabla debajo:
- 1 panel de madera del MDF 18mm para la parte superior de la mesa: 670 x 350mm
- 1 panel de madera del MDF 10 m m para la capa debajo de la mesa: 670 x 350mm
- Una madera de entramado muy grande para los pies de la tabla 37 x 54mm, 280mm de largo (2 para cada pies)
- Tornillos
Costo aproximado de la madera 70$
También usé una máquina de corte láser de Trotec graba algunos caracteres en él y cortar varias piezas pequeñas de la madera. Se puede alquilar por 25$ una hora de Fablab junto a mi lugar. Como a menudo ayudo en proyectos electrónicos puedo en algún momento lo tengo gratis :-)
Detección del tacto:
- 1 plexiglás 5mm para el apoyo: 750 x 460mm
- 2 plexiglás 2.5 mm, 735 x 12 mm
- 1 plexiglás 2.5 mm, 430 x 12 mm (proteger el sensor)
- 1 plexiglás 5mm, 430 x 12mm (con el LED en él)
- 8 espejos de 150 x 15mm (aproximadamente como su corte de mano)
- Para crear un filtro de papel de iluminación IR que combiné un filtro de papel 106 rojo primario con un filtro de papel azul 181 congo
- cinta adhesiva negra
