Paso 4: CCD revertir ingeniería parte 2
La semana pasada, estaba tratando de encontrar algunas soluciones para mejorar la cobertura de la zona de detección. Para hacer esto, yo quería tener un segundo sensor para probar la velocidad y nuevas configuraciones. Así que volví a la punta y tomé varios impresora/scanner de diferentes marcas.

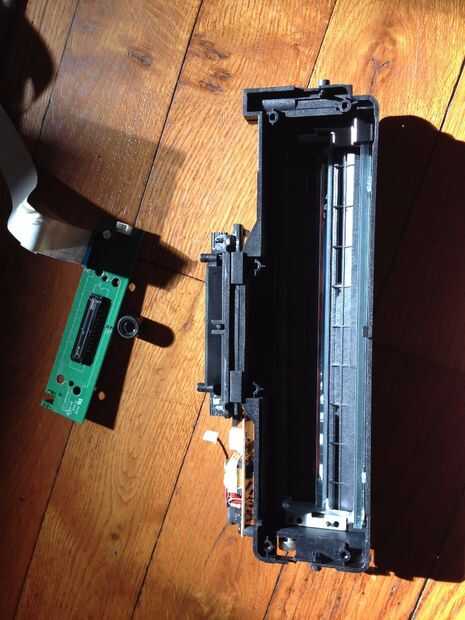

Fue un poco frustrante descubrir que un escáner tiene un tipo diferente de CCD sensor. No necesita abrir el dispositivo entero, son bastante fáciles de reconocer, como el paquete plástico negro es la manera más grande (cuadro 1). En su interior, tienen una arquitectura más compleja de espejo, una lente y... un sensor CCD muy pequeño! Voy a intentar hackear a esos uno para ver las posibilidades, pero por ahora, necesitaba otro "normal" 22cm CCD. Así que me mudé!

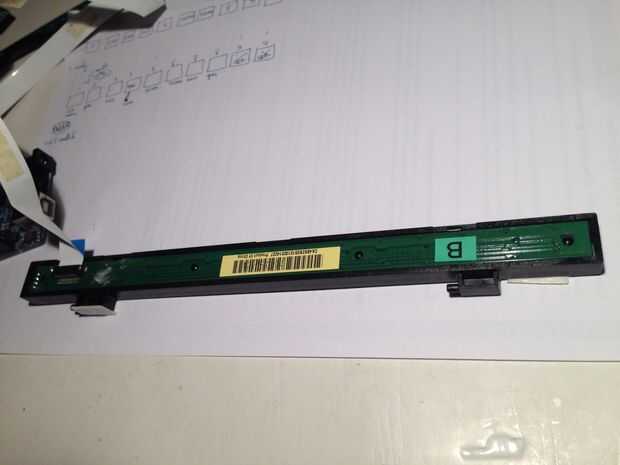

Impresora segunda abrí era de EP *** marca (Foto 2). La conexión flex tenía 12 líneas de 5V:
- SALIDA analógica 1 a 4 son grandes líneas fáciles de identificar para el LED
- ¿2 VCC (grande)? 5 (grandes) parecen ser VCC
- GND GND 3 6
- 4 (delgada) tiene una señal cuadrada con un periodo de 100ns, el reloj!
- 5 (delgada) tiene una señal cuadrada corta cada 20us.
- 6 (delgada) tiene una señal cuadrada corta cada 20us, otro seguro?? el pestillo.
- 7 (GND)
- 8 VCC
- 9-12 RGB LED
Después de algunas horas de prueba, no pude encontrar el protocolo de buena la respuesta de salida. Incluso cuando el CCD fue conectado el escáner, el análogo no estaba dando ninguna respuesta clara (en el inicio de la prueba como la impresora entonces informaba un error).
Así pasó a una tercera impresora de H * marca. El cable tenía 14 líneas en 3, 3V:
- 1 el análogo
- 2 VCC
- 3 GND pero no vinculado directamente a la otra tierra
- 4 VCC pero no vinculado directamente a lo otros VCC
- 5 A cierre de cada 40us
- 6 GND
- ¿7?
- 8 GND
- 9 CLK (reloj cada 500ns)
- 10 VCC
- 11 - 14 RGB LED

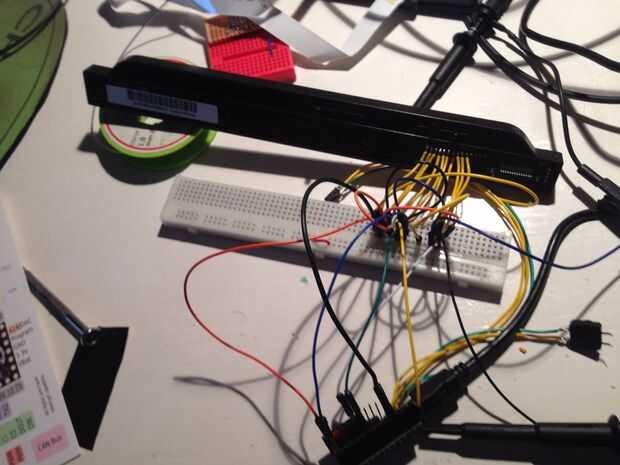

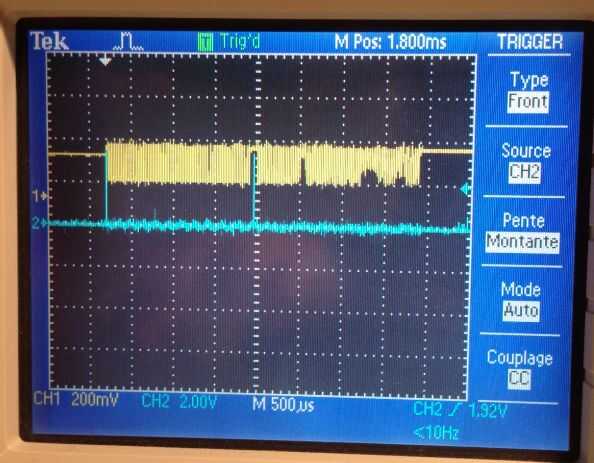

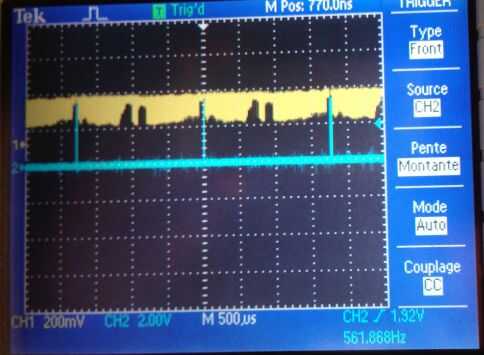

Podría acceder a algún cojín desde la línea diferentes (cuadro 3). Después de un poco de la prueba tuve éxito para tener una respuesta limpia en la línea analógica (imágenes y explicaciones de 4 y 5).
El CCD estaba utilizando desde el principio es de CA *** marca. Aquí están las líneas:
- 1 analógica
- 2-3 TIERRA
- 4 VCC
- ¿5?
- 6 cierre
- 7 reloj
- ¿8?
- 9 - 12 RGB LED
