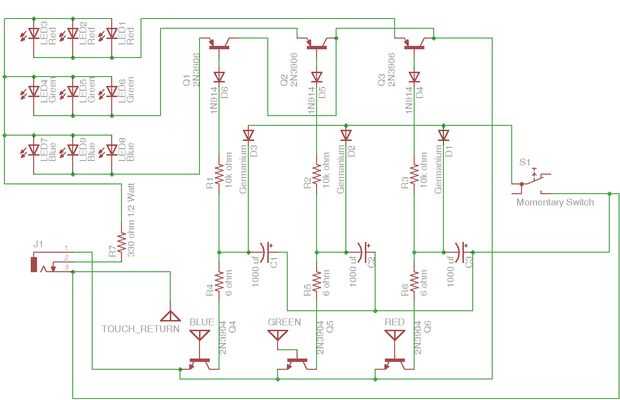

Paso 2: circuito

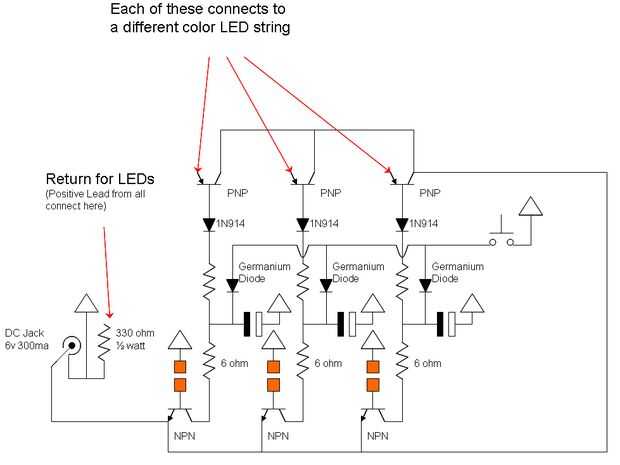

Los LEDs no se muestran en el segundo diagrama porque hay dos configuración puede utilizar. Yo los cableados en paralelo porque creía que la caída de voltaje a través de ellos los haría demasiado tenue. Sin embargo, es su opción para poner en serie o en paralelo. En serie, todos los LEDs va a ser el mismo brillo pero pueden ser algo tenues. En paralelo, debido a pequeñas diferencias en cada LED, pueden ser ligeramente diferentes brillos, pero será más brillante en general luego de la serie. Esto es algo para pensar, el circuito debe trabajar ambas maneras, por lo que es totalmente hasta usted cómo usted alambre su LED.
Así como los LEDs son configurados de esta manera:
Rojo, verde, azul
Azul verde rojo
Verde, azul, rojo
