Paso 4: construcción
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()

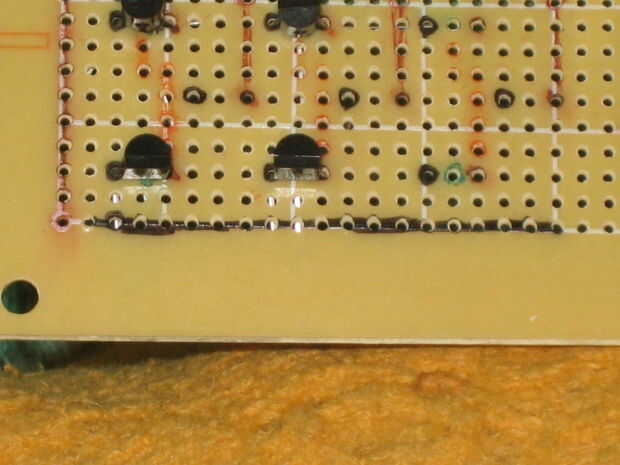

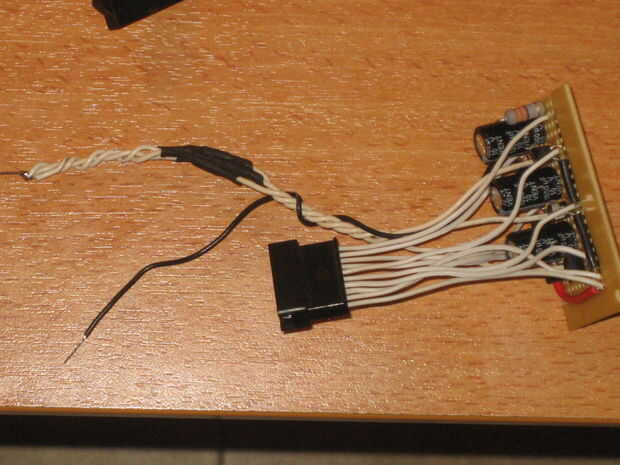

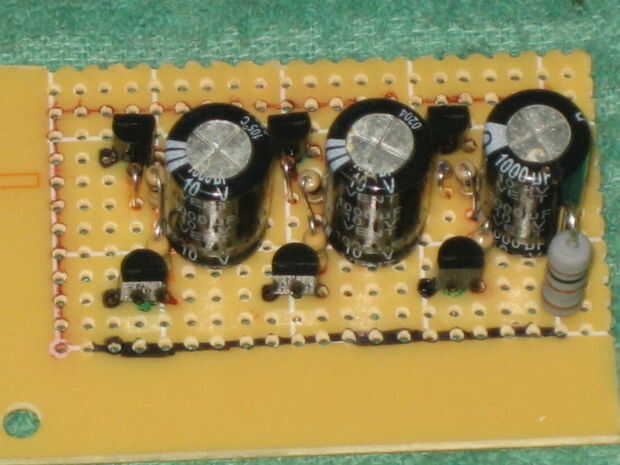

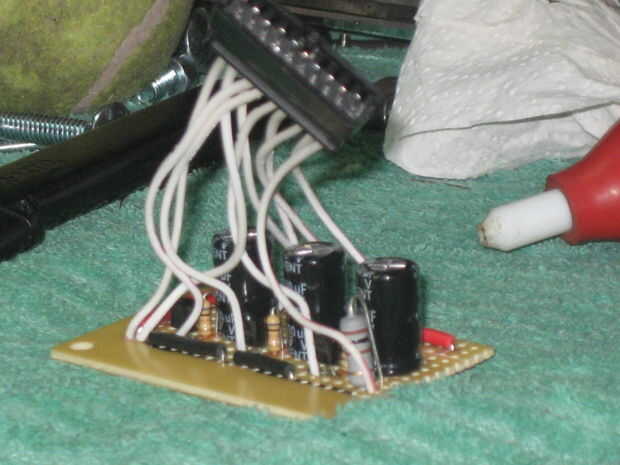

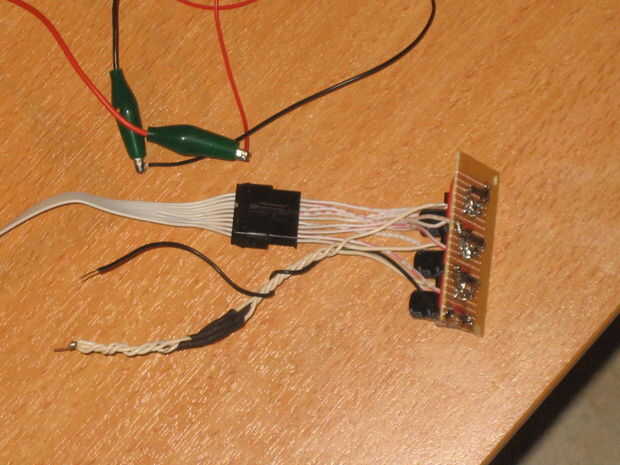

Iniciar con los transistores, todos ellos. Cuidado de que dirección van y no te NPNs mezcladas con PNPs. Les de la tachuela. A continuación hacer las resistencias y diodos 1N914. A continuación soldar los puentes positivos y negativos puentes. A continuación soldar los 3 condensadores en. Cuidado de la polaridad del condensador. Finalmente la soldadura de la resistencia de 330 ohmios 1/2 watt y las conexiones de potencia (2, + y -), sensores de tacto (4, R, G, B y positivo), LED (4, R, G, B y vuelta a resistencia de 330 ohm) y para el botón apagado (4, uno de cada cable negativo de los condensadores y el último positivo. Tres de cada condensador necesitan ser cortado por la mitad y añadir el diodo de germanio, cuidado de la polaridad en cada conductor antes de conectar los tres juntos y luego a un lado del interruptor momentáneo. El positivo se conecta al otro lado del interruptor. Si es confuso a la última foto)

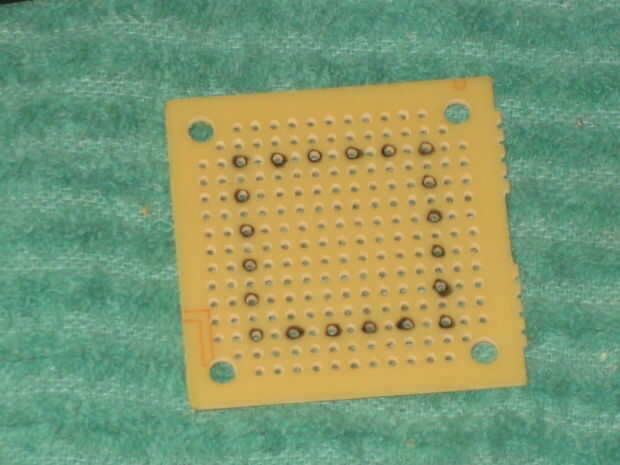

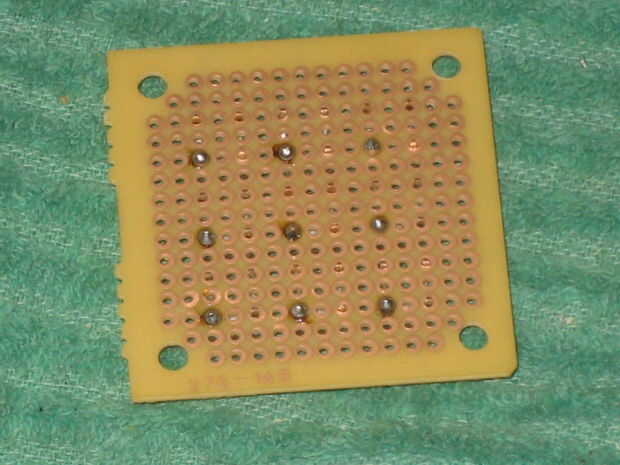

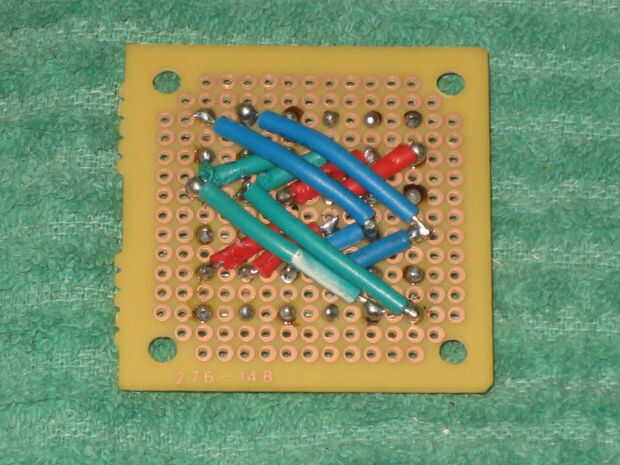

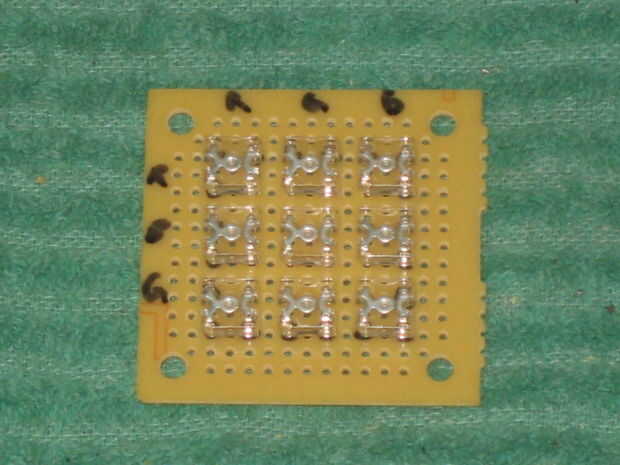

Para los LEDs, averiguar qué configuración funciona mejor. Encontré un agujero de entre todo lo mejor y fue más fácil soldar. Virar una pierna a la vez. Asegúrese de que todos están alineados encima de la misma manera. Esta es la parte más difícil porque la configuración óptima tiene el mismo color LEDs repartidos por todo el tablero. GO LENTO! Código de colores de uso jumpers en la parte inferior.
