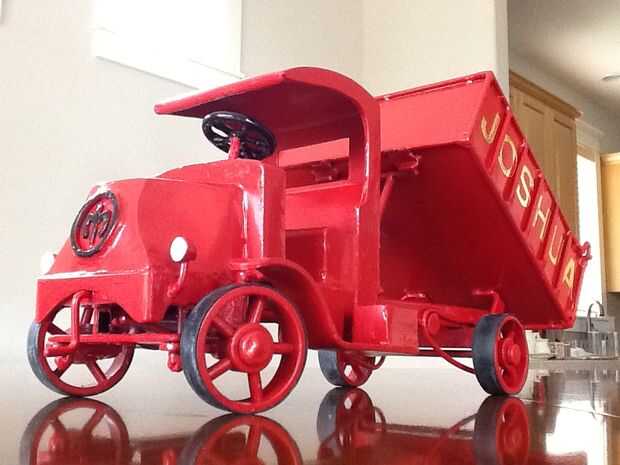

La foto muestra un camión de juguete que hice para mi nieto. Es un facsímil de un Bulldog de Mack AC descarga truck.* no es una réplica exacta a escala de 1920. Está hecha de chatarra de acero que he recogido, incluyendo la piel externa de una vieja lavadora. El camión de juguete es de 14 pulgadas de largo.
Este proyecto se describirá en Instructables vinculados varios. Cada uno tratará una parte diferente del proyecto. Yo estoy proporcionando una visión general del proceso de construcción, pero sin dimensiones exactas y sin todos los procedimientos que se describen en detalle. No tenía ninguna planes exactos a seguir, sólo fotos que encontré en Internet de estos camiones. Pellizca mi dedo y el pulgar para determinar cuántas ruedas cabrían entre dos puntos en las fotos que han consultado. Yo sabía que el diámetro de la tubería que estaba usando para mis ruedas. Me permitió llegar a un conjunto razonablemente exacto de dimensiones para el carro de juguete. Parte 1 describe el proceso que estoy utilizando para la fabricación de ruedas de cinco radios y un gran centro.
Aquí está una página con fotos e información sobre los camiones de Mack AC.
Herramientas
- Google SketchUp
- Torno de madera
- Cabeza amoladora con disco y disco de corte de esmeril.
- Taladro y brocas para taladro
- Martillo y punzón
- Bloque en "V" en una mesa de la Sierra
- Pinza Vise Grip
- Corte de sierra para acero
- Abrazadera "C"
- Alambre soldador
- Amoladora
- Rueda de alambre
- Herramientas de medición
- Plaza
- Marca (punta fina)
Materiales
- Pipa de acero
- estaca de acero forma de 3/4 de pulgada
- varilla de acero de 3/16 pulgadas
- Cinta de enmascarar
