Paso 1: Construir una tabla de prueba

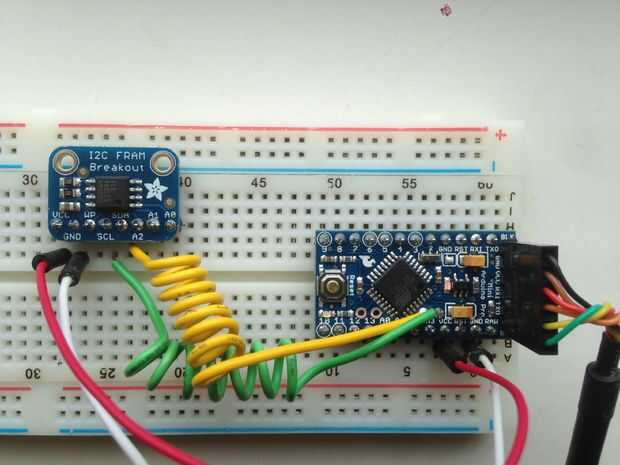

Usé un 5V Arduino Mini Pro con el breakout de FRAM de IC2, ya que fue el procesador de mi resbalador de la cámara y el chip FRAM puede utilizar lógica 3.3v o 5v. Tenga en cuenta que los pines A4 y A5 utilizados para conducir el I2C no están disponibles en el borde de la viruta del Mini, pero se encuentran en el centro de la viruta. Usted tendrá que añadir los cables para acceder a ellos (o sólo tiene que utilizar un Uno para probar).
El cableado es simple. Conecte el A4 en el Arduino a SDA en el FRAM, A5 a SCL. Agregar conexiones de masa y 5V (Vcc) y ya está listo para programar.
Nota: Sólo porque usted está usando I2C para el chip de memoria no significa que no puede usarlo también para su pantalla o escudo del motor. Sólo asegúrese de que las direcciones de cada uno de los conjuntos son diferentes. Si la compraste todos del mismo fabricante, usted está probablemente bien. De lo contrario, puede que necesite cambiar una dirección. Mayoría de las placas tiene una manera de hacer esto bastante fácilmente.
