Paso 1: La electrónica

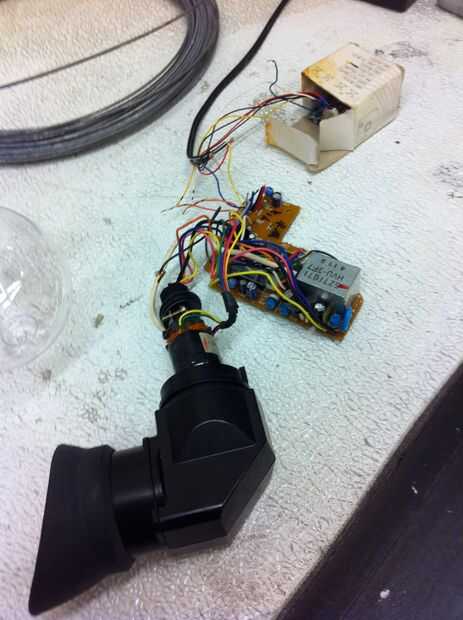

El conjunto del tubo es de una marca desconocida de monitor de cam corder, se pierden en el estante y lo compré por un dólar.
Lo más probable es que tendrá que comprar la cámara entera, (corder de cam) y quitar el monitor, generalmente las roturas de grabadora dejándote con un lente y un monitor, si tu nivel de habilidad es pueden ser capaces de eliminar la cámara de vídeo y el monitor de la misma unidad.
No tuve suerte al encontrar un todo.
Generalmente el cable de entrada de alimentación de cámara es etiquetado en el tablero, en este caso es 12 voltios de CC, la mayoría de los otros cables será de ninguna utilidad para usted,
serán para los modos de exposición diferentes, cambiar el zoom, ect.
Lo más importante para saber el voltaje necesario, y que los cables son para ello, de entrada y pones señales de salida es muy baja tensión y conectarlos incorrectamente no probablemente causará una falla de la Junta, si sin embargo usted conecta 12 V a un vídeo alambre hacia fuera usted puede han arruinado solo eso tablero. (Pido disculpas no puedo ofrecer una manera más concluyente para determinar el cable exacto de la opción, sólo sé que he encontrado por la deducción.)

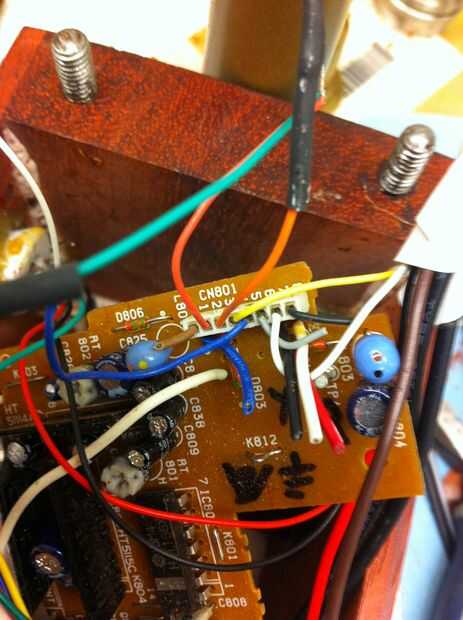

Vi un pequeño 12 + marcado en la parte posterior de la Junta de monitor y enganchado, en unos 5 segundos, que el monitor comenzó a brillar.
El cable de tierra generalmente va a varios lugares en el tablero, mientras que la señal y los cables van a un solo punto en el tablero de comando.
Todo lo que necesitas son 4 cables, tierra, positivo 12v, vídeo y sincronización.
Si la board monitor tiene los cables de un zoom y otras funciones de lente puede sujetarse, estos cables sólo se enrutan a través de la Junta y no efectúan la uso de monitor, muchas veces son de diferente calibre, además puedes ver los que están enganchados a los conmutadores.

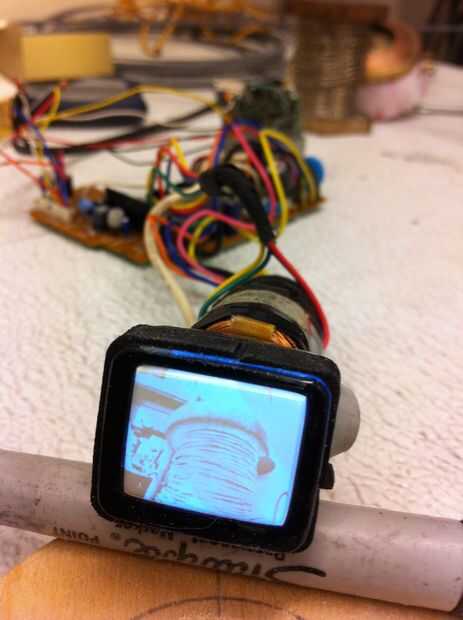

Una vez que el tubo brille, acabo de probar los cables de entrada de la cámara a los diferentes en el tablero de monitor hasta que conseguí una imagen, asegúrese de cinta el 12v cable por lo que no accidentalmente toque con un cable de señal.
En la foto puedes ver los cables rojos, negros, azul y blanco de los interruptores de comando de lente recortados todo apagado.
Solamente 4 cables a la izquierda el 12v fue etiquetado y la tierra era "obvio" solamente dos a elegir para mi entrada de video,
fácil ¿verdad?

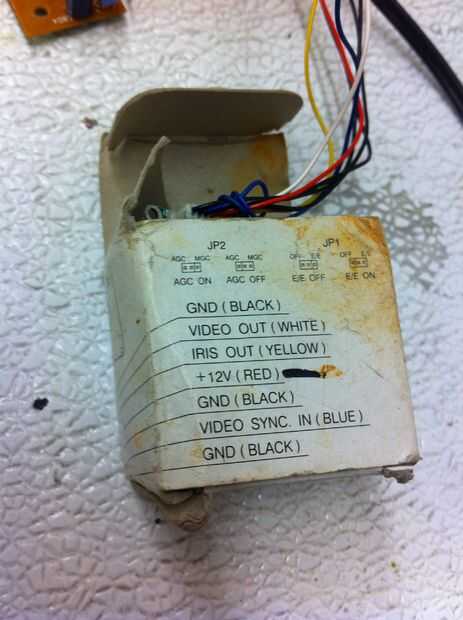

Afortunadamente la cámara que encontré fue todavía en el cuadro para que el cableado fue muy fácil, resista la tentación de pensar que puede conectar los cables del color de diferentes componentes de color, amarillo era 12v en el monitor, mientras que de la caja de la cámara puede ver rojo era el cable de alimentación de 12v.
