Paso 3: Conozca los componentes de la

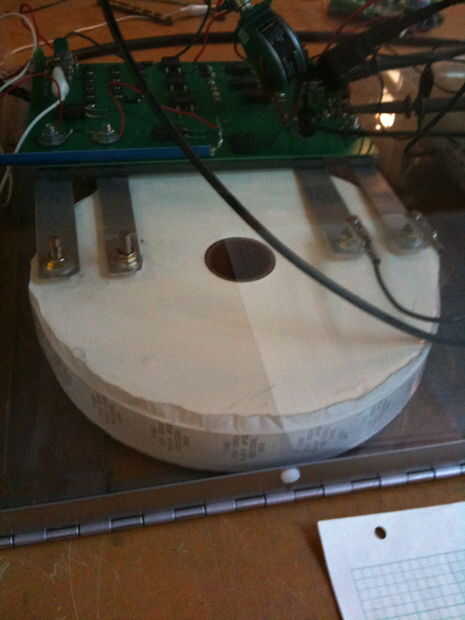

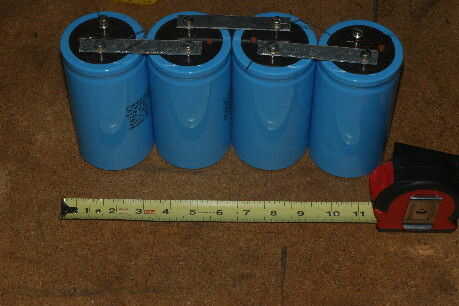

Condensadores
Los condensadores pueden almacenar energía substancial carga para alta tensión. La energía almacenada en un condensador está dada por E = QV/2 = (1/2) CV ^ 2, donde V es voltaje y C es capacitancia. Debido a su capacidad para almacenar carga, los condensadores pueden tener importantes descargas eléctricas potenciales incluso cuando un circuito está desenergizado.
Peligros de condensadores son las siguientes:
+ condensadores pueden exhibir una característica conocida como absorción dieléctrica, donde los cargos son absorbidos en el dieléctrico después de un período de tiempo en tensión. El efecto es que después de un condensador se descarga brevemente el material dieléctrico se recarga después de retirar el cortocircuito.
+ condensadores previamente descargados que son capaces de almacenar energías significativas re-pueden acumular carga desde el aire.
+ altas corrientes pueden causar calentamiento o explotan los condensadores. Esto puede ser un verdadero problema cuando un condensador en un banco no corta, y los restantes condensadores de descarga a través de él.
+ las alta corrientes generadas cuando un condensador está conectado a tierra de repente pueden producir grandes tensiones entre conductores y arcos para el conductor de puesta a tierra.
Precauciones para el uso de condensadores son las siguientes:
+ Si un condensador puede almacenar más de unos cuantos julios, debe ser almacenado corto circuito y debe ser corto circuito como se está realizando trabajo.
+ los condensadores deben instalarse con limitación de corriente y deben tener sangrado por resistencias a través de los terminales del capacitor si es posible. El sangrado por tiempo (~ 3 * R * C) el condensador debe ser como rápidamente como sea posible y no más de cinco minutos. El sangrado resistencia debe conectarse entre los condensadores y no a través de tramos largos de capacitores serie.
+ trabajo con condensadores siempre debe ir acompañado de un gancho de conexión a tierra, que se discute en más detalle en el paso 4. Tierra cada condensador individual, en lugar de varios condensadores en serie.
Líneas de transmisión
Líneas de transmisión son esencialmente distribuidos funcionamientos de capacitancia e inductancia. Por lo tanto, también puede almacenar carga como condensadores. Los peligros y medidas de seguridad para líneas de transmisión son esencialmente las mismas de los condensadores.

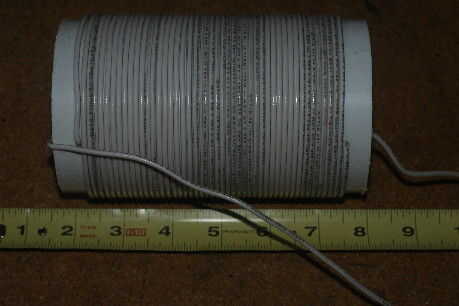

Inductores de (transformadores y)
Inductores pueden almacenar energía en campos magnéticos cuando la corriente Si fluye a través de ellos. Si de repente se quita esa corriente, voltajes a través de un inductor o a través de la inductancia en un transformador pueden elevarse rápidamente, resultando en degradación o arcos a otras superficies. A menudo, esto resultará en un arco en el interruptor que interrumpe la corriente en primer lugar, que puede destruir el interruptor.
Una alta corriente en un inductor es menos común para los pequeños experimentos. Si se utiliza un inductor corriente alta y conmutadores en lugar son propensos a fallar cuando se interrumpe la corriente, utilice una resistencia a través de la inductancia para limitar la tensión a un nivel seguro, mientras que la energía se disipa.
Interruptores y diodos
La preocupación principal aquí es la ruptura si las corrientes y tensiones son excesivas. Por lo tanto, estos dispositivos (y todos los sistemas de alto voltaje) deben residir en un recinto.
