Paso 14: La electrónica parte 2: Breadboarding el chip de sonido
Antes de que cualquier cosa puede suceder con el circuito de este proyecto es recomendable poner las virutas en un protoboard para programar y prueba de ellos. Siguen esquemas muy simples como se muestra arriba. Voy a mostrar como programar el attiny con un arduino mega 2560. El proceso es similar para los diferentes programadores con una configuración ligeramente diferente cableado.
Si desea utilizar un arduino uno en esta parte del proyecto, ver paso 7 de
Para programar el chip de sonido:

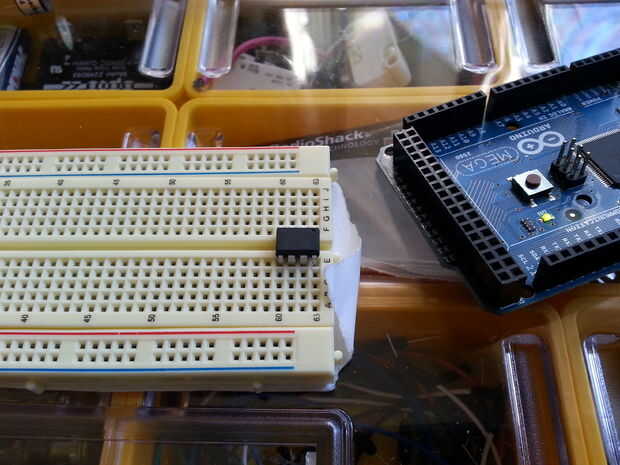

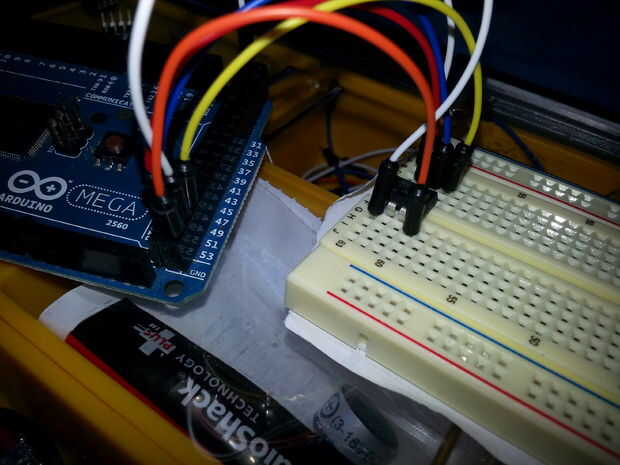

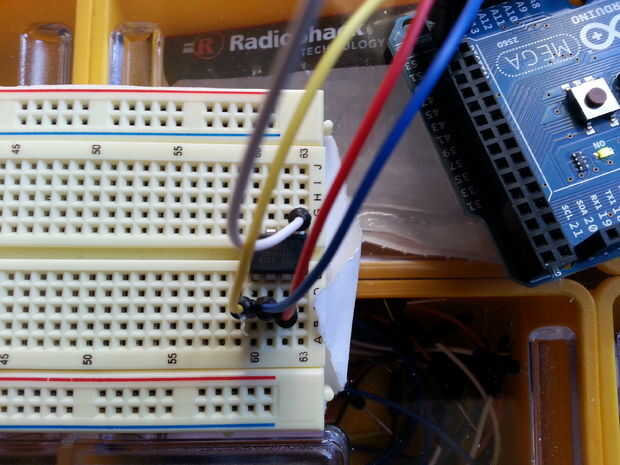

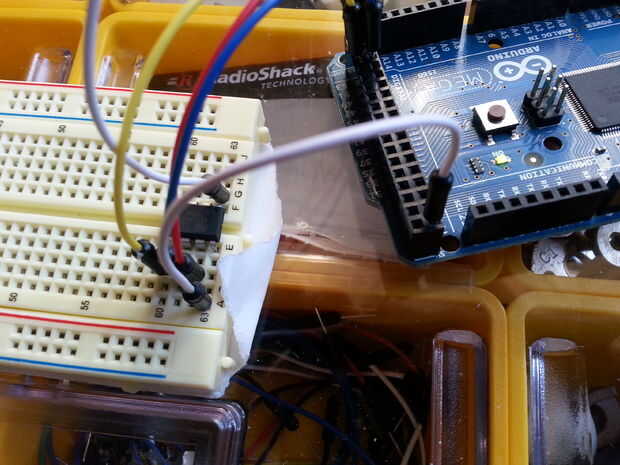

- Lugar el attiny en el protoboard con el punto hacia el borde de la tabla

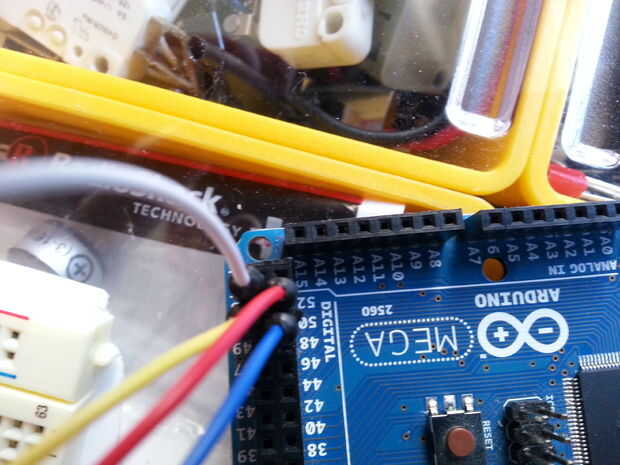

- Conectar el pin 7 del attiny al pin 52 de la mega
- Conectar el pin 6 de lo attiny al pin 50 de la mega
- Conectar el pin 5 de lo attiny al pin 51 de la mega

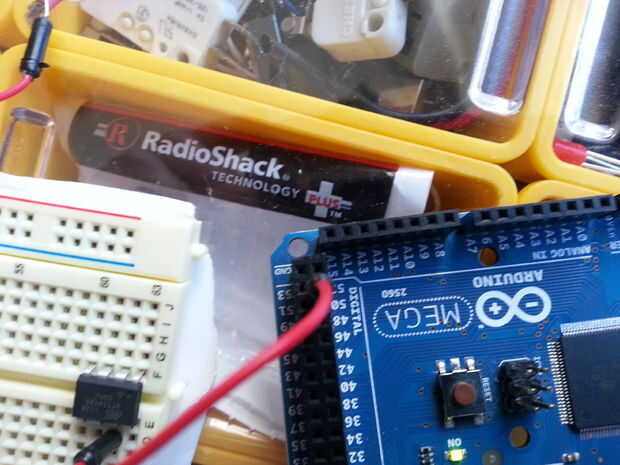

- Conectar el pin 1 de lo attiny al pin 53 de la mega
- Conectar el pin 4 de lo attiny a GND en la mega
- Conectar el pin 8 del attiny a VCC en el mega

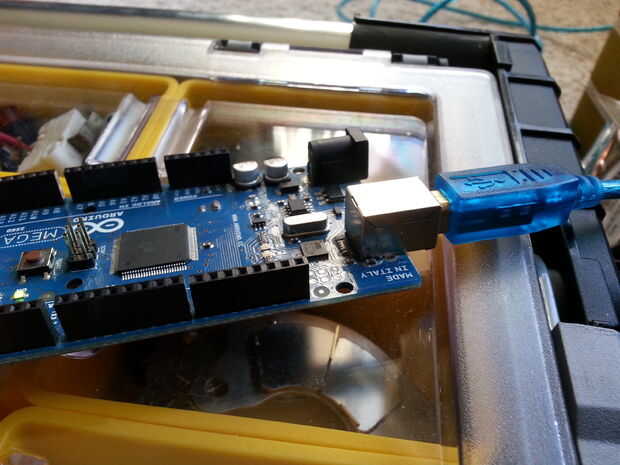

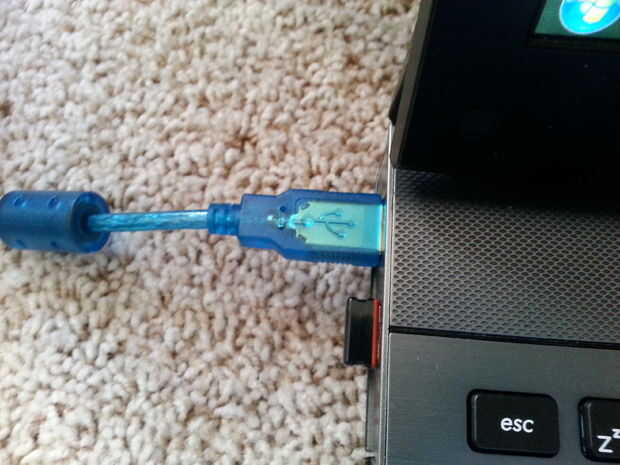

- enchufe el mega en un ordenador con un adaptador usb a serie
- abrir el entorno de programación arduino

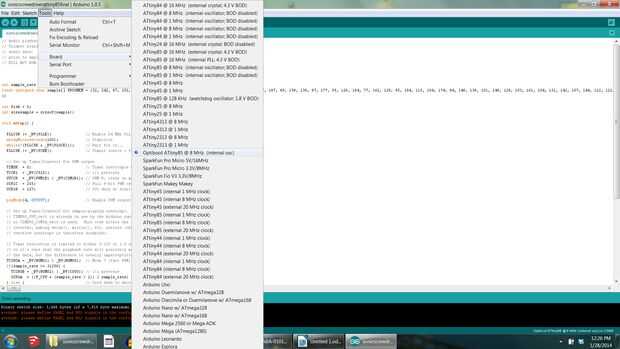

- Abra herramientas desplegable, se ciernen sobre tablas y seleccione la attiny85 optiboot

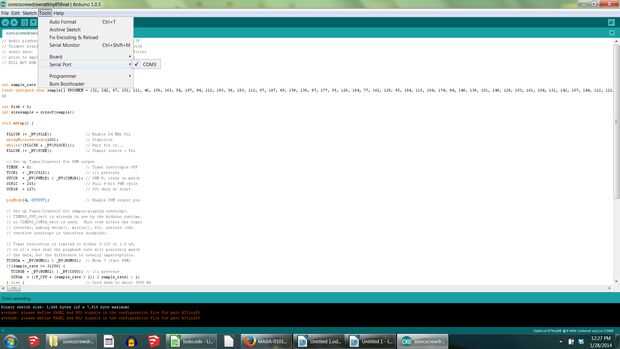

- Compruebe el puerto serie, debe ser activo. Si hay más de uno, desconectar el arduino, ver que uno desaparezca, luego vuelva a conectarlo. Cualquiera uno cambia es el puerto en el arduino, seleccione aquél. Escriba este valor para el siguiente paso.

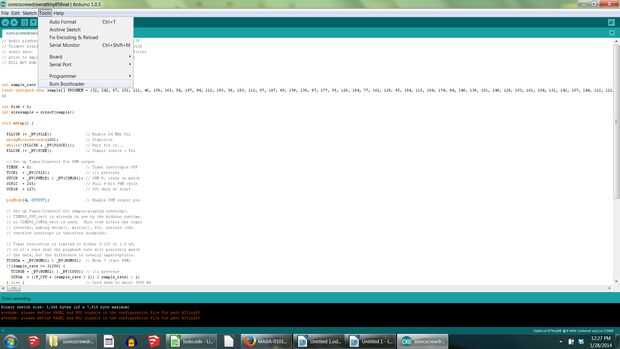

- Si todo parece bien haga clic en el botón de grabar bootloader y espere a la carga. Si hay cualquier error Compruebe las conexiones. A veces es necesario reconectar todo rápidamente.

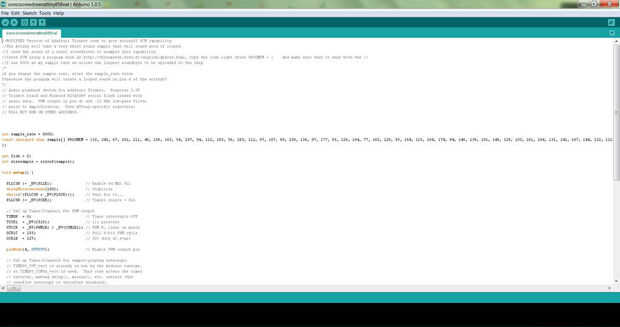

- Abra el archivo screwdriverattinyfinal sonic en el entorno de arduino (se adjunta archivo)

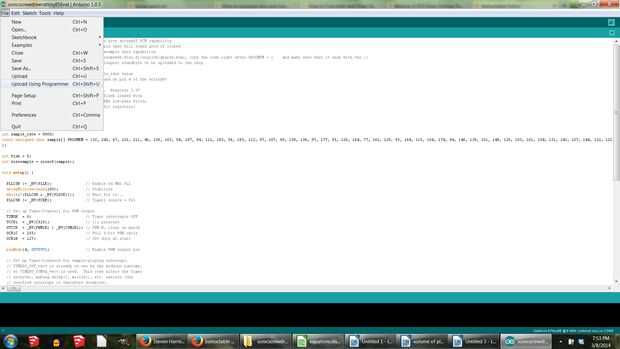

- Si todo fue configurado correctamente en el paso anterior debe poder hacer clic en la carga usando el botón de programador (cntrl + shift + U)

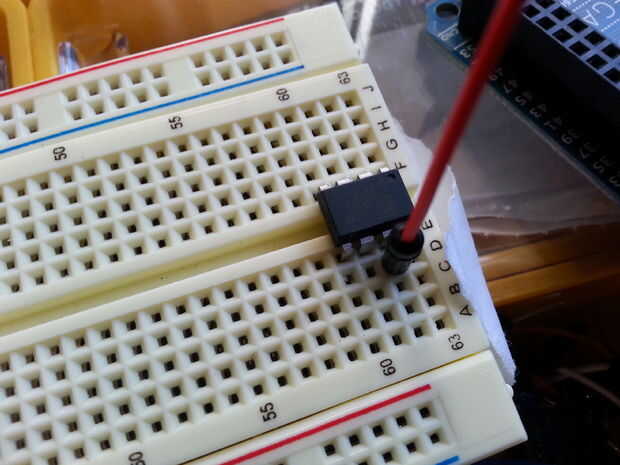

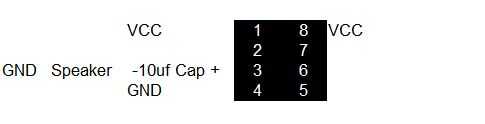

- Cuando el archivo se hace subir conectar el positivo de un condensador de 10uF a pin 3 como se muestra en la imagen de arriba.
- Hay que ser dos errores sobre archivos PAGEL, ignorarlos.
- Si hay algún otro error Revise las conexiones, el programador y asegúrese de que el puerto COM está activo.
- Conecte el extremo negativo del condensador para el extremo positivo del altavoz piezoeléctrico y la pata negativa del altavoz a tierra (pin 4 se puede utilizar.)
- Debe producir un sonido. Si no hay ninguna prueba de sonido las conexiones
- El circuito de sonido de la marca de alguna manera (yo uso cinta) y póngala a un lado.
