Trabajo destornillador Sonic - versión 3.0 (15 / 29 paso)

Paso 15: La electrónica parte 3: Breadboarding el clon de TVBGone

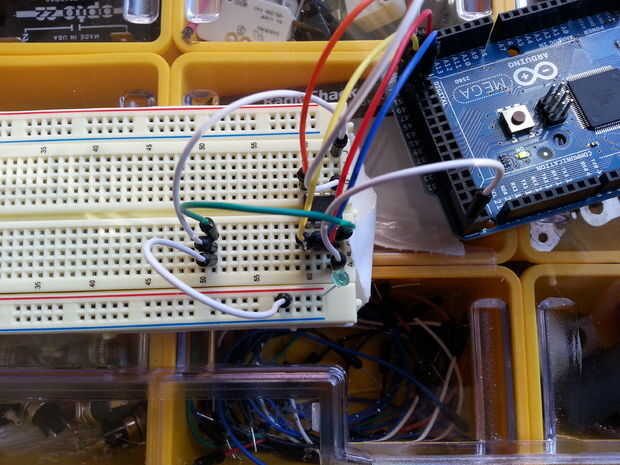

Para programar el TVBgone la configuración del circuito es el mismo que el chip de sonido. Siga el paso anterior hasta que llega a abrir el archivo de sonido. En su lugar vamos a usar un programa diferente.

Estoy usando avrdude para programar un código hexadecimal de adafruit sobre el attiny.

1. Descargar avrdude e instalar
2. descargar el archivo adjunto tvbgone.hex y guardarlo en C:/users/YOURNAME/tvbgone.hex
3. Abra símbolo del sistema (Inicio, buscar el símbolo del sistema)
4. tipo avrdude en el símbolo del sistema, un montón de texto debería aparecer, si no Verifique su instalación
5. Si utiliza la misma configuración como yo entonces usted puede copia el siguiente texto verbatim en comand prompt

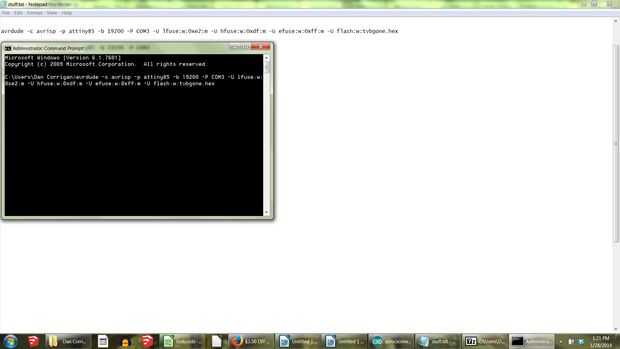

   1. AVRDUDE - c avrisp -p attiny85 -b 19200 - P COM3 - U lfuse:w:0xe2:m - U hfuse:w:0xdf:m - U efuse:w:0xff:m - U flash:w:tvbgone.hex

6. Desde el paso 1 de la electrónica de sección el COM puerto puede ser diferente, sólo cambia el número arriba
7. Si usted está usando un seguimiento programador diferentes los pasos contorneado aquí

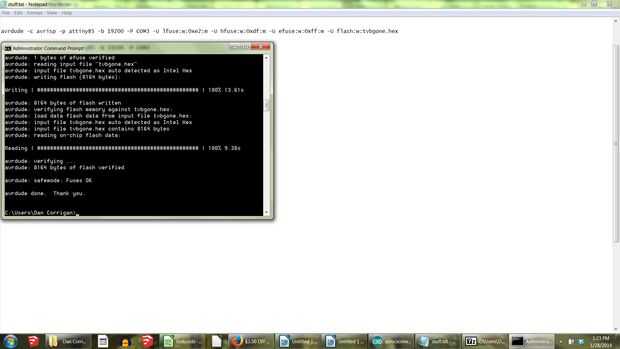

8. una vez que se introduce el texto presiona enter y aparecerá un montón de texto de. Al final debería decir avrdude hecho gracias! Si no Revise las conexiones, el puerto com y si el texto está escrito en correctamente.
9. Desconecte el cable positivo desde el programador hasta el attiny85

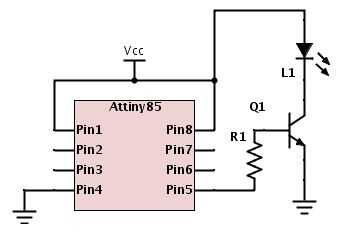

10. Conectar el pin 1 (reset) a la fuente positiva (pin 8)
11. Conectar una resistencia de 100 ohm al pin 5 de lo attiny
12. conectar la clavija central de un transistor NPN en el otro extremo de la resistencia
13. conectar la pata derecha del transistor a tierra (pin 4)

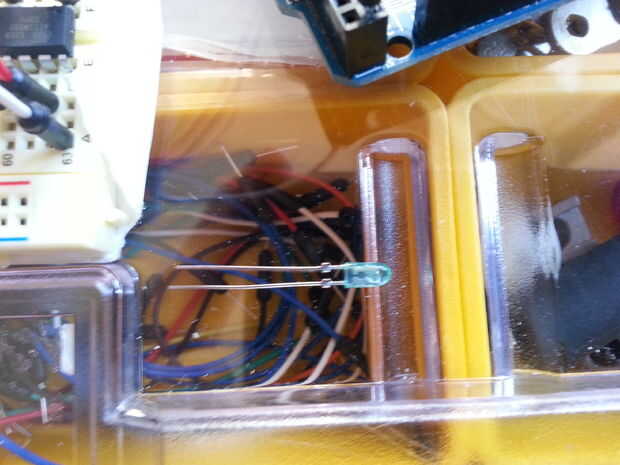

14. conectar la pata izquierda del transistor a la pata negativa de un LED IR
15. Conectar la pata positiva de IR dirigido a la potencia (pin 4 o 5)

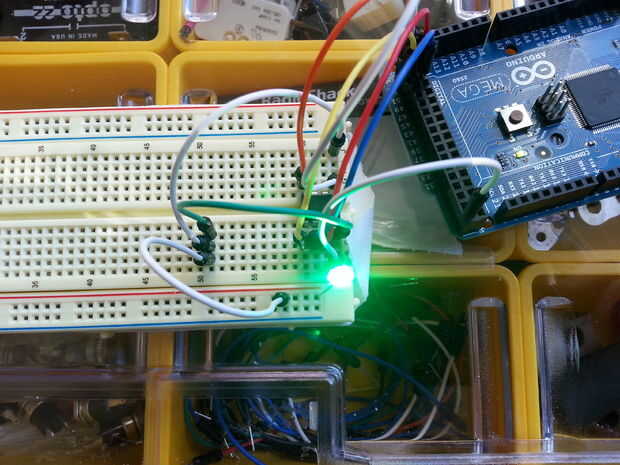

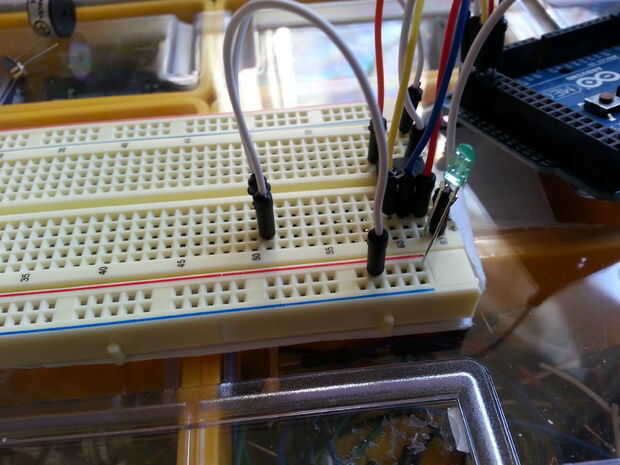

16. Coloque el circuito frente a un televisor y vuelva a colocar el cable positivo. En pocos segundos debe apagar la tv

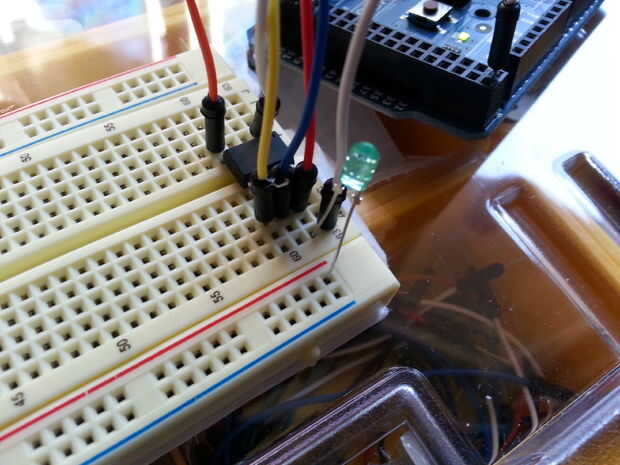

17. Un LED conectado entre el pin 7 y tierra debe destellar cuando está encendido.
18. Si nada pasa las conexiones de prueba así como el código escrito en anterior.
19. Si todo es trabajo conjunto el attiny a un lado con el circuito de sonido, marcado diferentemente. (otra vez, la cinta es una buena idea, preferiblemente un color diferente)
