Paso 17: Construcción de la pieza del circuito 2: circuito de sonido

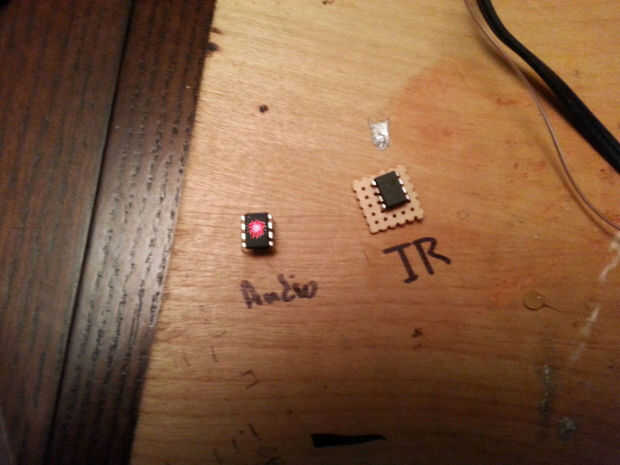

Sigamos en este viaje a través de microcontroladores con uno construido para producir sonido. Este microcontrolador es marcado con una estrella color de rosa para denotar cualidades sorprendentes.
La primera cosa a hacer con este chip nuevo, impresionante es para Dale la vuelta y quitar algunos inútiles piernas.

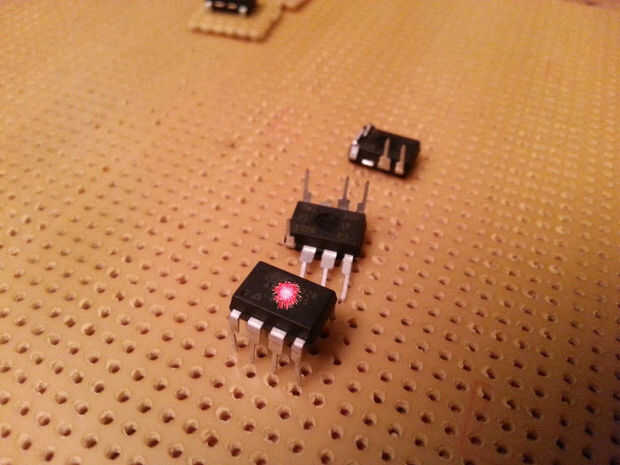

Clip de piernas 2 y 5-7 como se muestra en la imagen, no será necesario.

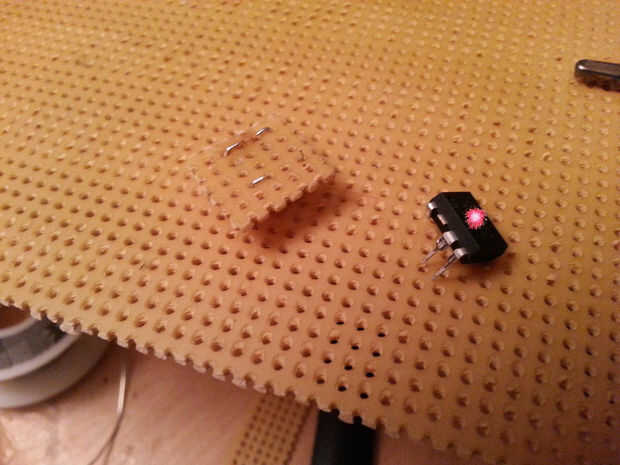

Una vez hecho esto doble las patas 1 y 8 juntos y rápidamente soldarlos para formar una conexión segura.

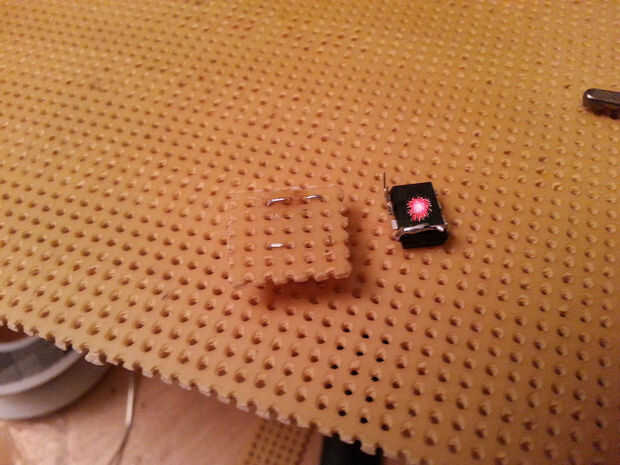

Voltear el perfboard con el chip de IR boca abajo con el pin 1 (el uno con el punto junto a él) más cercana a usted

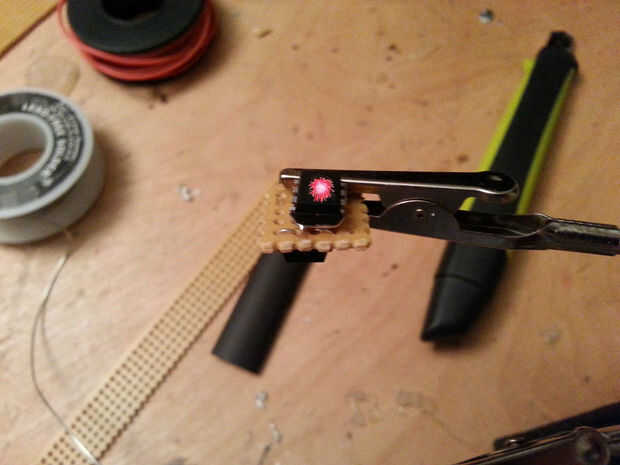

Coloque el nuevo chip ontop de la instalación de chip de IR alineada con el conjunto vacío de agujeros a la izquierda como se muestra en la imagen y los conjuntos de pines 1 y 8 en cada línea de la viruta para arriba.

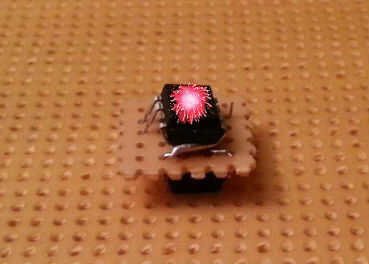

La soldadura de los conjuntos de pines 1 y 8 y ya está listo para el siguiente paso.
