Paso 19: Construcción de la parte de circuito 4: Añadir el transistor y el resistor
Ahora para agregar algunos componentes más discretos para hacer la tvbgone circuito funciona como debería.

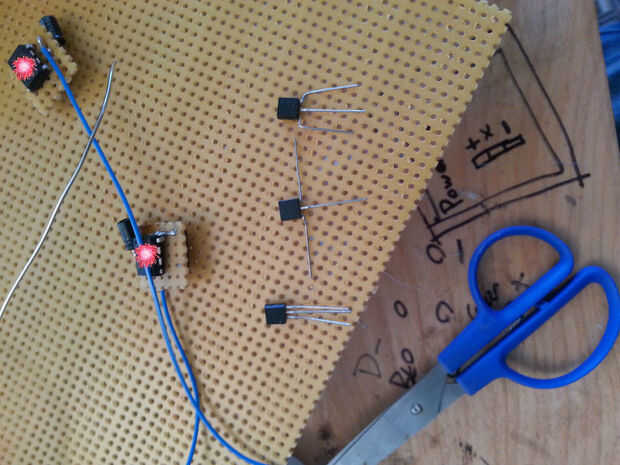

La primera a es un transistor de NPN que está doblado como se muestra en la primera imagen.
Vive alegremente detrás del circuito de sonido con la cara plana de la viruta.

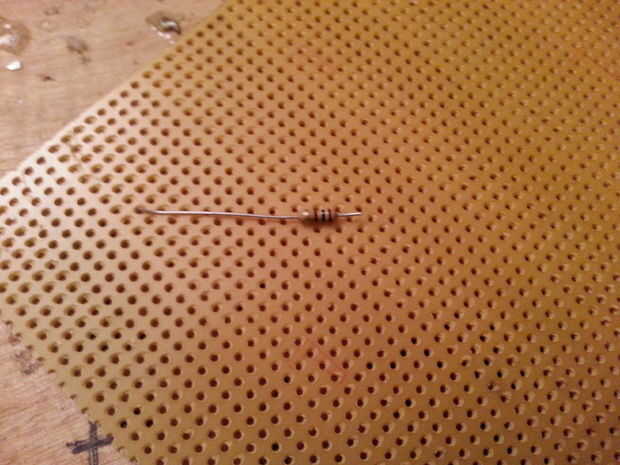

Ahora para la resistencia, corte una pierna de ella que es solamente cerca de 1/16 de pulgada de largo.

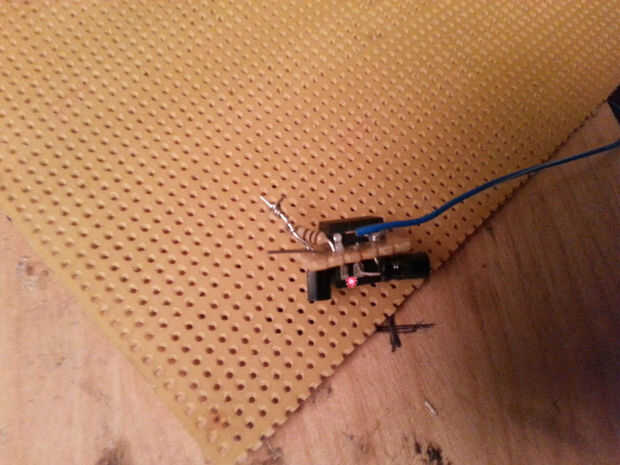

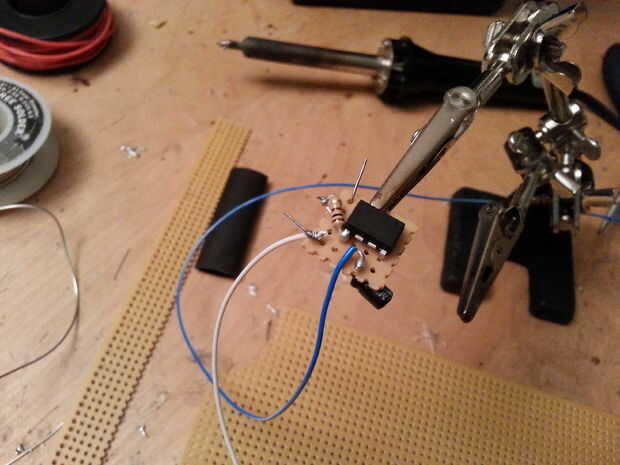

El extremo largo de la resistencia se envuelve alrededor de la pata del media del transistor y la pata corta del transistor se conecta al pin 4 de la TVB ido circuito como se aprecia en la imagen 4.

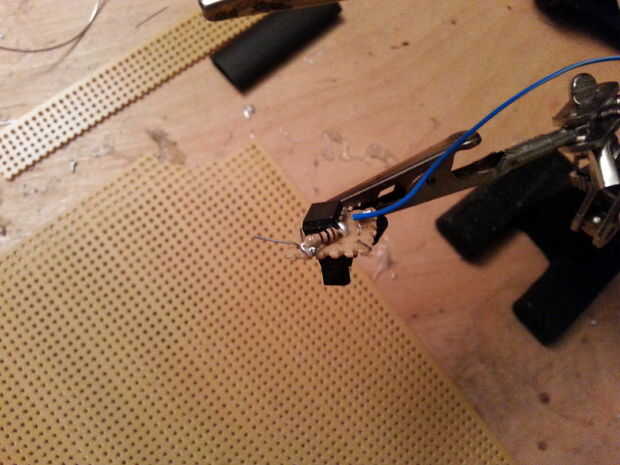

Un nuevo cable (2-3 pulgadas) (mina son de color blanco) está conectado a la pata del transistor más cercano al cable azul.

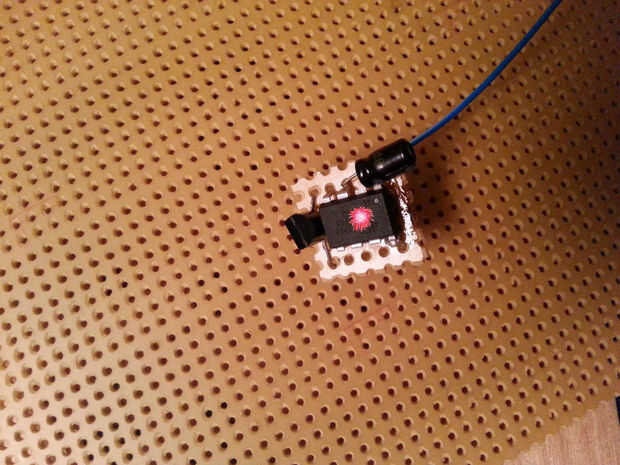

Este lío todo se suelda juntos en los nuevos puntos de conexión y las piernas extras eliminado por recorte con un par de tijeras para alambre. Si no se recortan las piernas gremlins deberán entrar su sonic y hacerla hipo más inoportunos momentos, desde algo tan simple como bloqueo de la puerta que está intentando abrir a la creación de una onda delta de pesimismo, erradicar la especie viva más cercana.
