Paso 20: Construcción de la parte de circuito 4: los cables negativos
Componentes discretos se hacen por el momento y podemos volver a los cables simple (con un poco enrevesada ruta)

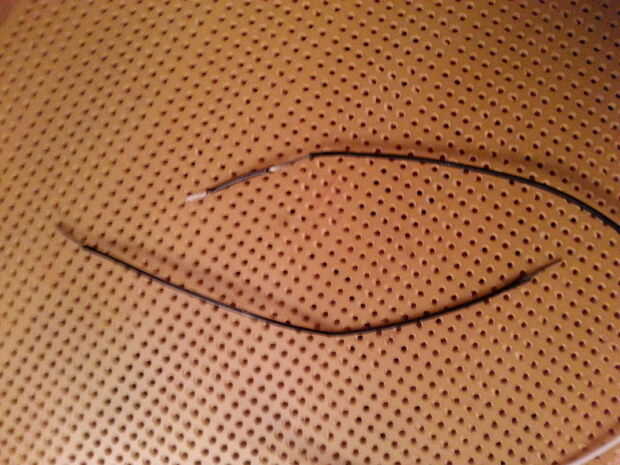

Tomar dos cables negros largo (2-3 pulgadas) y conecte con el conector restante en el transistor como pin 4 en el circuito superior. Ahora tome un corto cable negro (1 pulgada) y conectarlo en la misma ubicación y soldadura lío todo juntos.

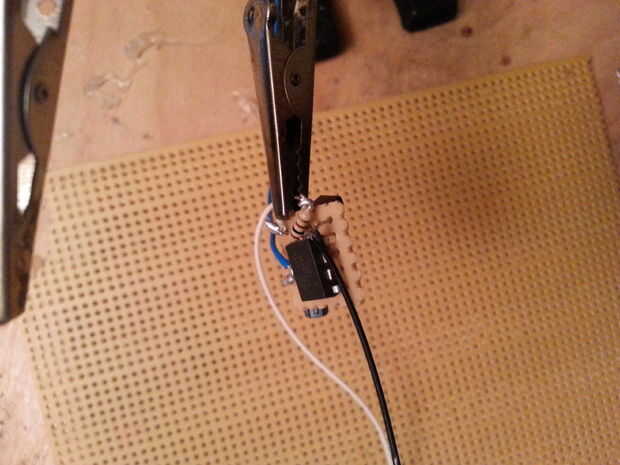

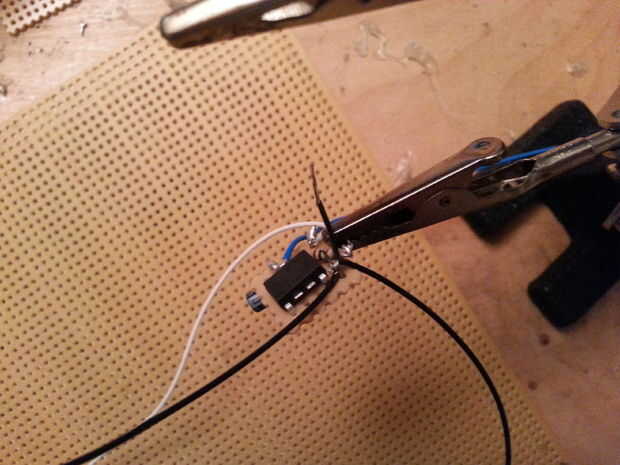

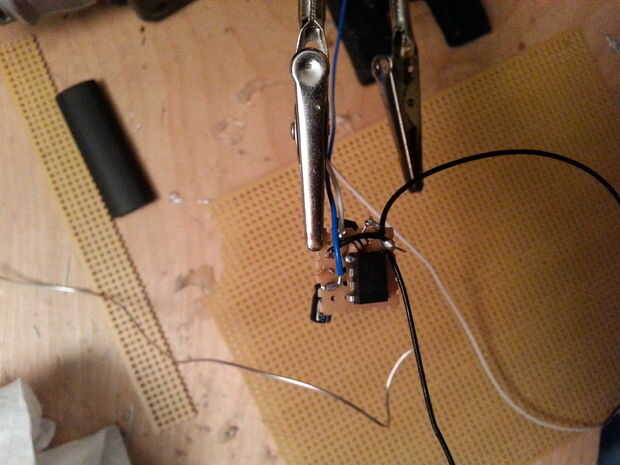

Ahora toma el otro extremo del cable corto y conectarlo a la punta del pin 4 en el circuito de audio (se puede llegar desde el lado del circuito de IR). La ruta de que los cables de toman se puede ver en las fotos de arriba.
Un cable sale de la parte superior del circuito y la otra fuera de la base.
